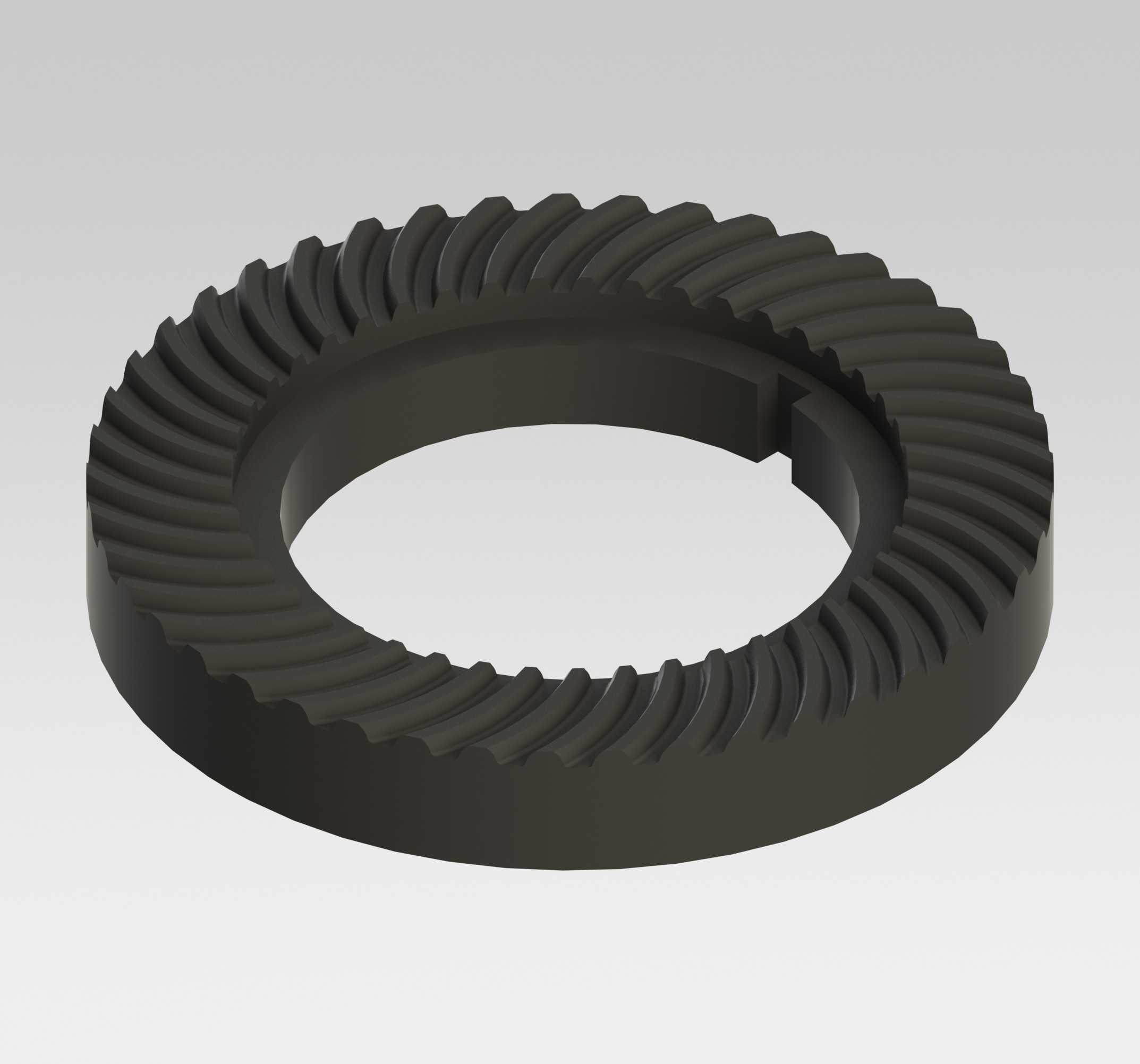

这类端面弧齿结构的盘形齿轮,主要应用在手动机械式变速器的排挡换挡机构末端,作为挡位动力输出的从动啮合件,承担换挡后不同挡位下的扭矩传递作用,和换挡齿套、同步器组件配合完成动力路径的切换。在实际装车场景中,该零件安装在变速器输出轴的对应挡位工位,内孔的键槽结构和输出轴上的花键段配合,实现周向固定,避免传动过程中出现相对滑转,齿轮端面的定位台阶则和轴上的挡圈、轴承内圈贴合,限制轴向窜动量,保证啮合位置的精度稳定。
从功能特性来看,该齿轮采用弧齿齿形设计,相比直齿端面齿轮,啮合过程中是渐进式的齿面接触,重合度更高,传动过程中的冲击和噪音明显更低,能承受更大的瞬时冲击扭矩,适配乘用车手动变速器频繁换挡、不同工况下扭矩波动的使用需求。齿部的螺旋角度经过匹配计算,和对应的主动锥齿轮啮合时,齿面接触斑痕会落在齿面中部区域,避免边缘接触导致的早期磨损,同时齿向修形量预留了热处理变形的补偿空间,渗碳淬火后的齿面硬度达到HRC58-62,芯部保持足够韧性,兼顾耐磨性能和抗冲击能力。
设计过程中,首先要确定的是安装边界尺寸:齿轮的外径根据变速器壳体内部的安装空间确定,要保证和壳体内壁留有至少2mm的安全间隙,避免旋转过程中出现碰擦;内孔直径和配合的输出轴轴径保持过渡配合,公差带选取H7/k6,保证装配后同轴度误差控制在0.02mm以内;齿轮的厚度尺寸则要匹配同步器齿套的滑移行程,保证挂挡时齿套能完全滑入啮合位置,不会出现脱挡、挡位挂入不到位的问题。齿形参数设计阶段,模数根据传递的最大扭矩选取,压力角采用22.5°的汽车齿轮常用标准,兼顾齿根弯曲强度和齿面接触强度,齿圈的径向跳动公差控制在0.03mm以内,避免啮合时出现齿侧间隙波动导致的传动异响。
在实际装配场景中,该齿轮的端面和同步器锥盘贴合,非啮合端面的平面度公差要求控制在0.015mm以内,保证换挡时同步器的摩擦副能完全贴合,避免同步过程中出现打滑、换挡卡滞的问题。齿部的加工通常采用专用的弧齿锥齿轮铣齿机完成粗加工,之后进行渗碳淬火处理,再经过磨齿工序修正热处理带来的齿形变形,最终经过探伤检测剔除齿面有微裂纹的不合格件。日常变速器维保过程中,这类齿轮的失效形式主要是齿面磨损、齿端冲击崩角,大多是因为换挡操作不当、齿轮油长期未更换导致润滑不足引发的,设计时齿端做了小倒角处理,能减少换挡时齿套和齿轮啮合端的冲击,提升挂挡的顺畅度。
从三维建模的角度来看,这类弧齿盘形齿轮的建模难点在于齿面的精确生成,需要先根据齿形参数计算出齿面的空间点云,再通过曲面放样、阵列的方式生成完整齿形,建模过程中要注意内孔键槽的位置和齿形的相位关系,避免装配时出现键槽和齿位错位导致的安装干涉。同时建模时要预留出热处理后的变形补偿量,和实际加工工艺参数匹配,保证生成的三维模型能直接导入编程软件生成加工代码,减少后续工艺调整的工作量。
