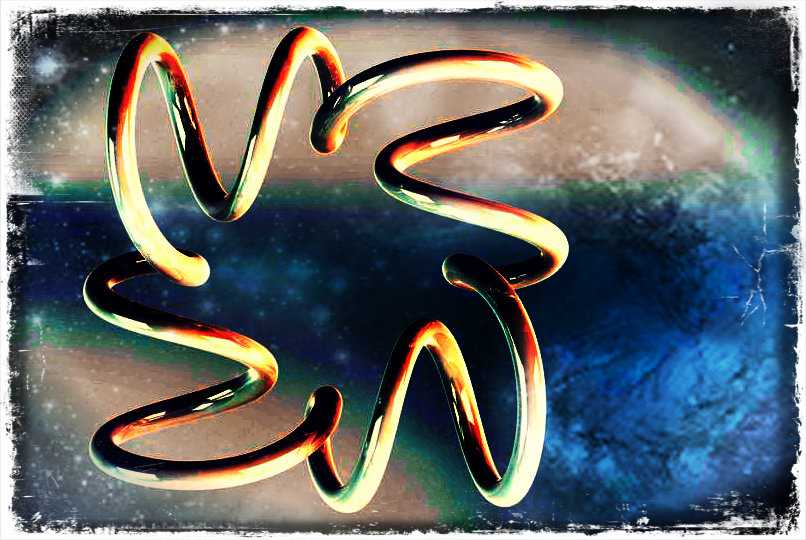

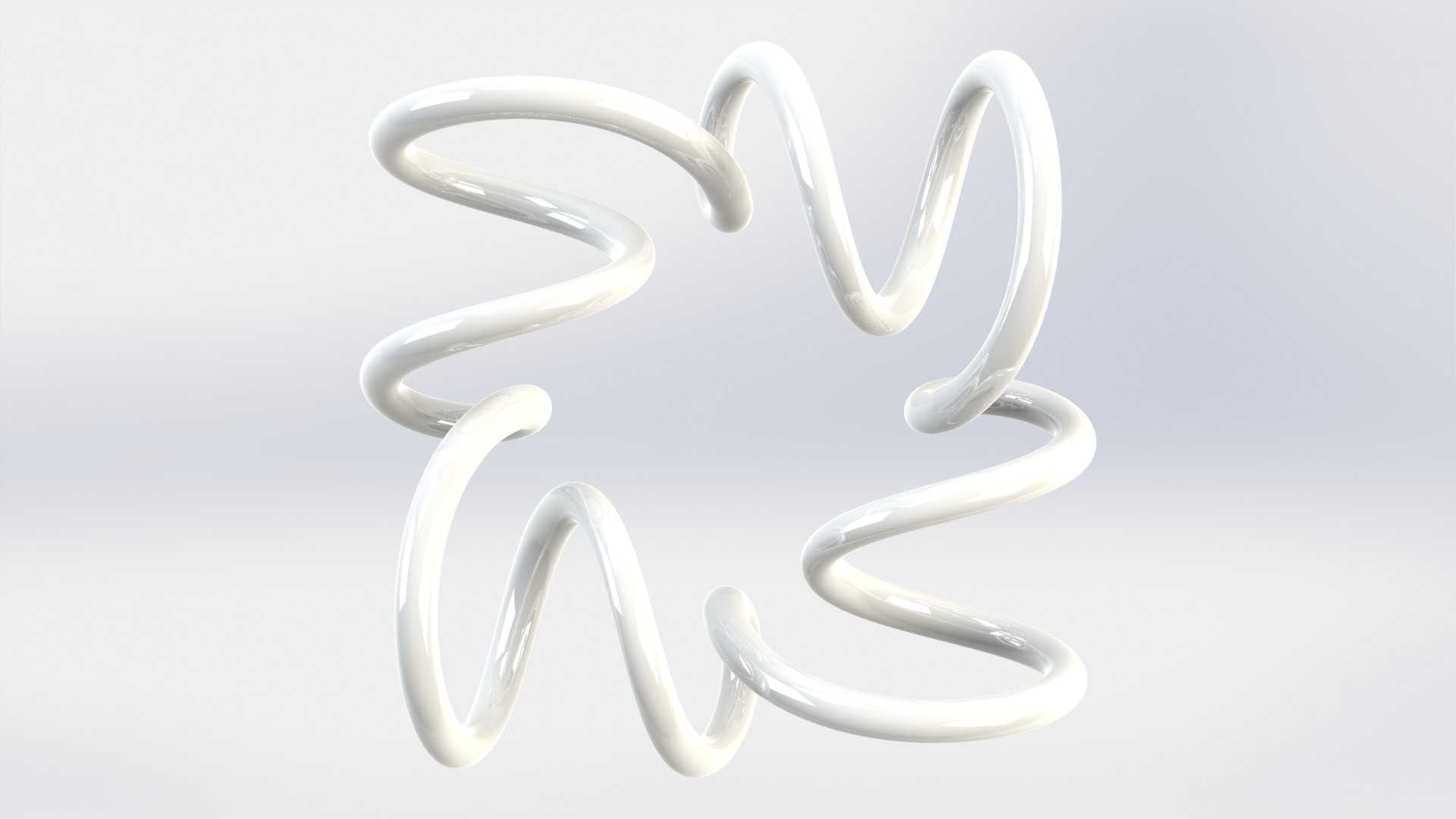

异形螺旋弹簧创意结构设计

这款异形螺旋弹簧的设计，最初是针对常规圆柱弹簧无法适配的狭小异形安装空间做的定制化结构开发，在做消费电子内部减震结构、小型精密仪器缓冲限位场景里，常规等径圆柱弹簧往往受限于安装腔的异形轮廓，要么出现安装干涉，要么压缩行程无法覆盖需求的位移量，这类变径异形螺旋结构就能很好适配非规则的安装边界。从结构特性来看，这款弹簧打破了常规圆柱螺旋弹簧等螺距、等圈径的设计逻辑，圈体沿着空间螺旋轨迹做连续的曲率变化，每一圈的弯曲半径都随整体轮廓做渐变调整，在受力时不同圈段的刚度呈现非线性变化，初始接触阶段刚度偏低，能吸收微小的振动冲击，当压缩量达到设计阈值后，中后段圈体刚度逐步提升，能提供足够的支撑反力，避免出现压并后硬冲击的问题，这种刚度特性刚好适配需要两级缓冲的场景，比如小型手持设备的按键回弹结构、精密光学模组的侧向减震位，都能利用这种非线性刚度特性兼顾柔和的初始触感和足够的末端支撑力。设计过程中首先要确认安装边界的三维轮廓，先把安装腔的点云数据导入建模环境，拟合出弹簧的外轮廓包络面，确保弹簧在自由状态和全压缩状态下，所有圈体都不会和安装腔内壁发生干涉，尤其是相邻圈之间的间隙要做严格校核，在最大压缩量下相邻圈的预留间隙不能小于丝径的10%，避免长期反复压缩后圈体之间出现摩擦磨损，影响弹簧的疲劳寿命。丝径的选择要结合目标刚度做反复迭代，最初选型时如果丝径偏粗，会导致初始刚度过大，微小震动下无法产生足够的形变吸收能量，丝径偏细则会导致全压缩状态下应力超过材料的许用切应力，容易出现永久形变，最终确定的丝径参数要结合65Mn弹簧钢的材料属性做有限元校核，确保最大切应力落在材料的疲劳极限区间内，满足十万次以上反复压缩的使用寿命要求。从安装适配性来看，这款弹簧的两端没有做常规的并圈磨平处理，而是顺着螺旋轨迹自然收头，两端的端头都做了圆角钝化处理，避免安装时端头刮伤配合件的表面，安装时不需要额外的导向轴，依靠自身异形轮廓就能和安装腔的内壁形成自定位，压缩过程中不会出现偏摆歪扭的问题，相比常规弹簧需要配套导向轴或导向套的设计，能节省不少安装空间，这也是这类异形弹簧在紧凑结构设备里的核心优势。在实际应用场景里，这类异形螺旋弹簧除了做减震缓冲元件，还可以用在特殊的传动复位结构里，比如异形舱门的开合复位机构，常规弹簧的直线复位轨迹无法匹配舱门的弧线开合路径，这种随形设计的螺旋弹簧就能沿着舱门的运动轨迹提供稳定的复位力矩，不需要额外设计复杂的连杆传动结构，能大幅简化整体机构的零件数量，降低装配复杂度。建模过程中要注意螺旋线的曲率连续性，不能出现曲率突变的拐点，否则在拐点位置会出现应力集中，反复受力后容易从拐点位置出现断裂，扫掠簧丝截面时要保证截面始终和螺旋线的法向垂直，避免出现簧丝截面扭曲的问题，否则实际生产绕制时会出现簧丝受力不均，成品的刚度偏差会超出设计允许范围。做受力仿真时不能只做轴向的压缩仿真，还要模拟实际使用中可能出现的侧向受力场景，校核侧向受力下的圈体形变，确保侧向偏移量在允许范围内，不会出现卡滞问题。
