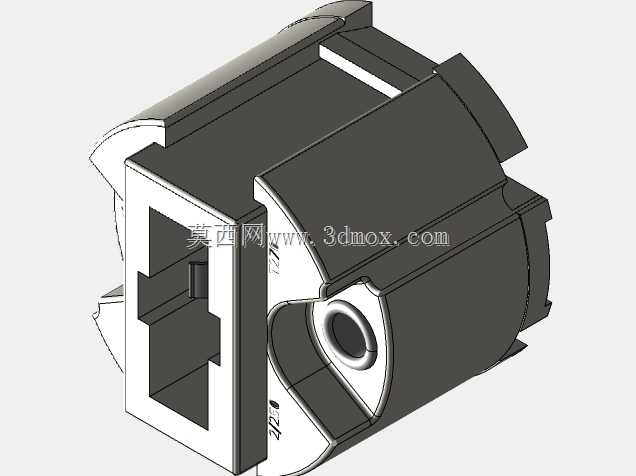

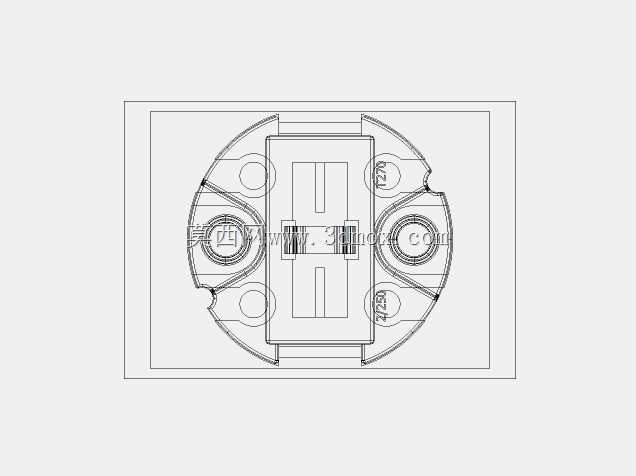

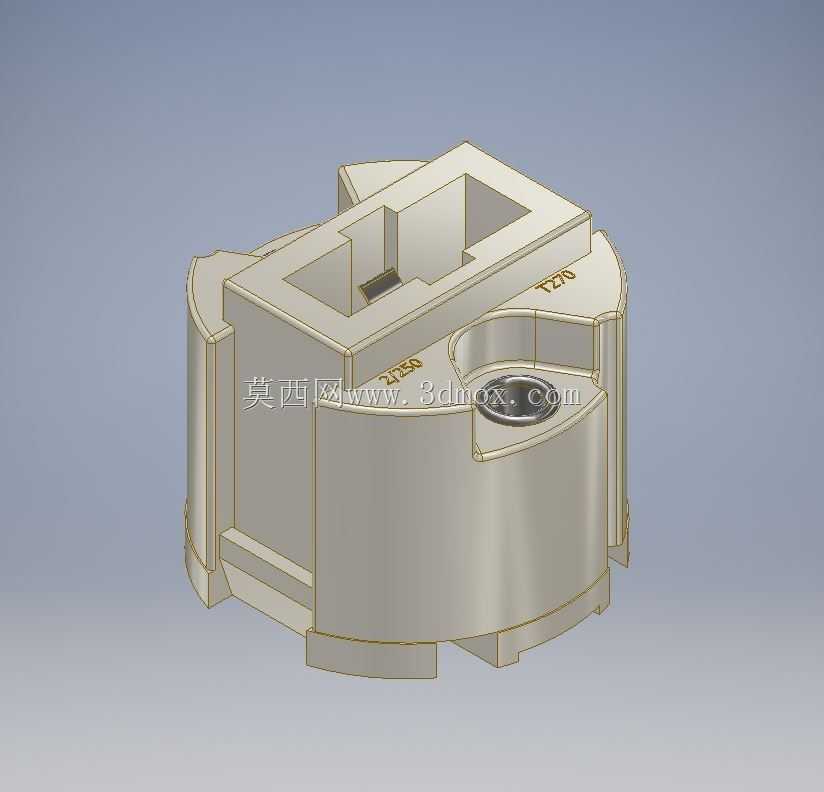

G9规格灯座精密结构三维设计

这款G9灯座是照明灯具领域的核心配套构件，主要应用于室内商用照明、家居装饰照明、展柜重点照明等场景中，承担G9规格插脚光源的电气连接与机械固定功能，是卤素灯珠、LED G9光源安装时不可或缺的承载部件，适配嵌入式筒灯、轨道射灯、水晶吊灯、镜前灯等多款常见照明产品，能够在灯具长期工作过程中维持光源位置稳定，保障电气接触可靠，避免光源松脱、接触不良引发的频闪、打火等安全隐患。从功能特性来看，该灯座采用绝缘耐温的主体结构设计，上部预留的方形腔体用于布置导电接插端子，能够精准匹配G9光源的标准插脚间距，插脚插入后可通过内部弹性接触片实现稳定夹持，既保证导电接触电阻处于合理区间，也能在光源更换时提供顺畅的插拔手感；侧面的圆形定位槽用于与灯具外壳的定位柱配合，实现灯座在灯具内部的快速对位，底部的多组卡扣结构可直接卡入灯具预设的安装卡槽，无需额外螺丝固定即可完成装配，大幅提升灯具组装的生产效率。在设计思路上，这款灯座充分考量了照明产品的实际装配需求，整体采用近似圆柱的主体轮廓，最大化利用灯具内部的有限安装空间，外壁设置的多道加强筋结构，既提升了主体结构的抗形变能力，避免插拔光源时灯座受力开裂，也能在灯座与灯具外壳之间形成均匀的散热间隙，帮助光源工作时产生的热量快速散出，延缓内部绝缘材料的老化速度，延长灯座的使用寿命；上部的方形端子仓做了加高挡边设计，可将导电端子完全包裹在绝缘结构内部，避免安装过程中导线外露引发的短路风险，端子仓旁的定位凸台印有规格标识，方便产线装配时快速识别型号，杜绝错装混装问题。从安装边界来看，该灯座的圆柱主体外径适配主流G9灯具的标准安装开孔尺寸，整体高度控制在常规灯具灯腔的预留空间范围内，底部卡扣的伸出尺寸与灯具安装卡槽的深度完全匹配，安装后灯座端面与灯具外壳表面齐平，不会出现凸起或凹陷问题；接插端子的接线端预留了标准导线焊接位，可适配常规照明导线的线径范围，接线后可通过上部腔体的余量空间收纳导线接头，不会出现导线挤压干涉的情况，整体结构完全符合照明配件的安全设计规范，能够满足不同类型G9光源灯具的配套使用需求。
