Nema23规格带可拆卸线缆步进电机结构设计

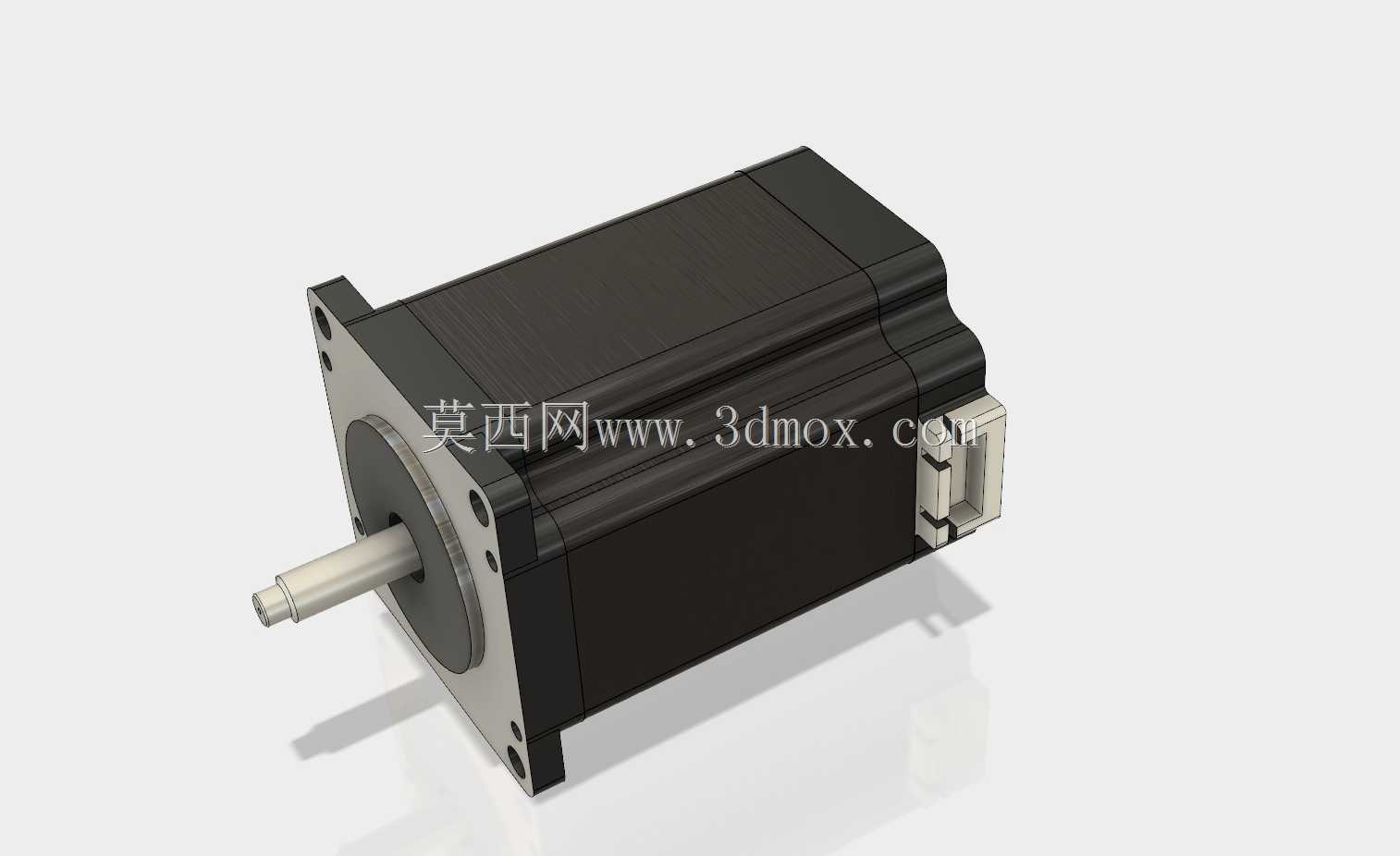

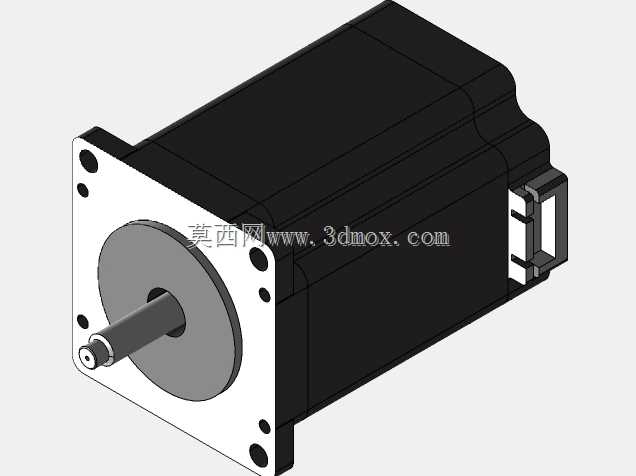

这款Nema23规格的步进电机，是工业传动场景中应用极为广泛的动力执行部件，常见于中小型自动化设备的进给驱动、点位定位传动环节，比如桌面级数控雕刻机的轴系驱动、3D打印设备的运动轴动力输出、小型包装生产线的物料推送机构、自动化点胶设备的位移传动，以及各类非标自动化工装的工位切换驱动场景，能够在开环控制条件下实现精准的角位移输出，无需额外加装位置反馈装置即可完成多数中低精度要求的传动定位任务，大幅降低设备的电控成本与结构复杂度。从功能特性来看，这款步进电机采用7毫米直径的金属输出轴，轴端做了适配联轴器安装的切削平面处理，能够与同步轮、联轴器、丝杠螺母副等常见传动部件实现可靠连接，避免传动过程中出现轴孔打滑的问题；尾部设计了可拆卸的线缆连接结构，不同于传统步进电机线缆直接从端盖引出的一体式设计，这种可拆卸结构能够在设备布线、电机拆装维护时快速分离线缆，无需拆解电机端盖即可完成线缆更换或者走线调整，大幅降低现场运维的操作难度，也能避免反复弯折线缆根部造成的线芯断裂故障。在设计思路上，这款电机严格遵循Nema23安装尺寸的行业通用规范，前端安装法兰的孔位间距、止口直径、轴伸长度都匹配行业通用的安装边界，能够直接替换同规格的其他品牌步进电机，无需对设备的安装板结构做二次修改，具备极强的互换性；机身采用方形叠片壳体结构，既能够保证定子铁芯的叠压精度，减少磁路损耗，也能通过方形外壳的平整表面适配多种安装固定方式，既可以用法兰端面安装，也可以通过机身侧面的加装固定件实现卧式安装，适配不同设备的布局空间需求。从安装边界来看，这款电机的方形机身轮廓规整，输出轴的轴向伸出长度控制在合理范围，尾部的接线端子凸起尺寸经过优化，不会占用过多的设备后部空间，在设计设备安装腔时，只需要预留出匹配机身截面的方形空间，以及接线端的线缆弯折余量即可完成装配，无需为特殊结构额外预留避让空间；机身表面做了哑光氧化处理，既能够提升壳体的散热能力，在长时间运行时通过壳体表面将绕组产生的热量快速散出，避免电机过热出现扭矩衰减，也能提升壳体的防锈耐刮能力，适配车间多粉尘、少量油污的复杂工作环境。
