蜗轮蜗杆式减速电机传动装置三维设计

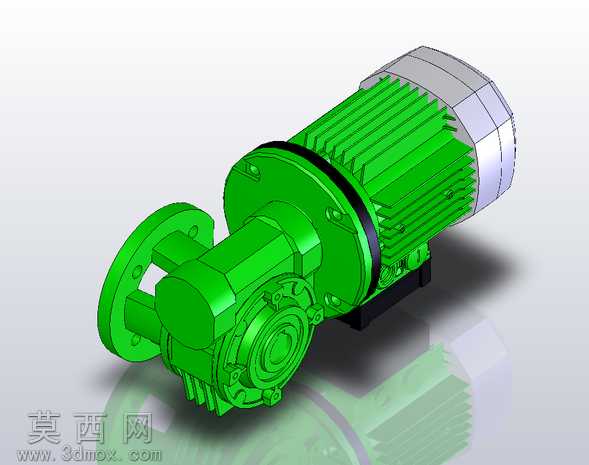

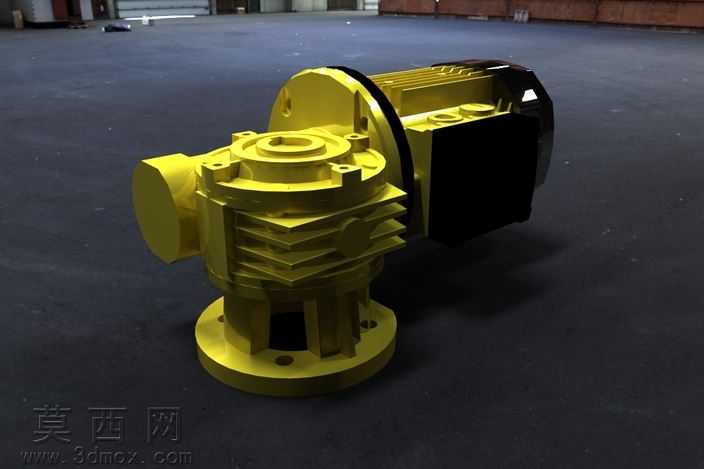

本作品为蜗轮蜗杆结构的减速电机传动装置三维建模成果，建模过程严格遵循机械设计规范，以SolidWorks为核心建模工具，采用自顶向下的设计思路完成整体结构搭建。建模初期先梳理动力传递路径，明确驱动电机与蜗轮蜗杆减速单元的装配逻辑，先绘制核心传动部件的基准草图，通过拉伸、旋转、扫描等基础特征命令构建电机定子外壳、散热筋结构、蜗杆轴、蜗轮齿圈、输出法兰等基础实体，针对蜗轮齿面采用渐开线齿廓参数化绘制，保证齿形啮合精度符合传动设计要求，避免后续装配出现干涉问题。材质与渲染阶段，针对电机外壳的铸铝材质设置哑光金属质感参数，散热筋部分做细微的磨砂纹理处理还原真实铸件表面质感，电机端盖的银灰色金属部分调整高光反射参数体现机加工面的光洁度，蜗轮蜗杆传动副采用调质钢材质表现，设置略带油膜的金属光泽还原传动部件的实际工作状态，输出法兰部分做发黑处理的深色金属质感区分不同功能部件，渲染时采用柔和的环境光搭配定向主光源，突出装置的结构层次与部件轮廓，阴影参数调整为软阴影避免生硬的边界影响观感。结构设计上，电机与减速箱体采用一体化法兰连接结构，减少传动链路的装配误差，蜗杆部分与电机输出轴同轴设计，直接将电机高转速低扭矩的动力输入传递至蜗杆，通过蜗轮蜗杆的大减速比啮合实现低转速大扭矩的动力输出，输出端采用标准法兰连接结构可适配不同的负载安装需求，箱体上的安装定位孔、密封槽、轴承位等细节特征均按照实际加工标准绘制，完整还原装置的装配细节与功能结构，所有配合面均设置合理的装配公差，静态干涉检查无异常，可直接用于装配演示、结构验证与后续的工程图导出工作。
