Wmax55蜗轮耦合式减速机三维结构设计

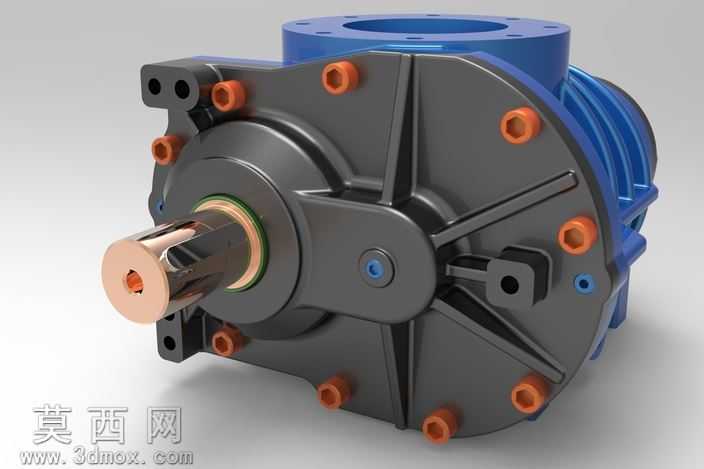

本作品为Wmax55蜗轮耦合式减速机的三维建模设计成果，建模过程依托三维参数化设计软件完成，整体遵循机械传动部件的设计规范与装配逻辑，完整还原了该款减速机的全部结构细节。建模阶段首先从核心传动构件入手，先完成蜗轮蜗杆啮合副的参数化建模，严格按照蜗轮传动的模数、齿形角、传动比参数绘制齿廓特征，保证啮合间隙与传动精度符合设计要求，再依次构建输入轴、输出轴的轴段特征，对轴上的键槽、定位轴肩、密封安装位等细节做了精准还原，确保后续装配时各零件的配合关系准确。箱体部分采用分体式结构建模，分别绘制主壳体、端盖、顶部法兰安装座的特征，对壳体上的螺栓孔位、定位销孔、油塞安装孔做了阵列与定位处理，所有孔位的位置度、孔径参数均匹配对应紧固件的尺寸要求，同时还原了壳体外部的散热筋结构，兼顾实际使用中的散热需求与结构强度要求。渲染阶段针对不同零件赋予了贴合实际工业产品的材质：输入输出轴采用金属切削加工后的亮面钢材材质，表面做了轻微的粗糙度处理还原金属加工质感；主壳体采用哑光铸铁材质，还原铸造壳体的厚重质感；端盖螺栓采用橙色氧化处理的金属材质，顶部法兰采用蓝色涂装钢材材质，密封件采用橡胶材质，不同材质的光影反射参数经过反复调试，最终渲染效果清晰区分各个构件，直观展现整机的装配层次。设计思路上围绕蜗轮耦合传动的特性，优化了壳体内部的容腔结构，保证蜗轮啮合区域的润滑空间充足，同时对输入输出轴的同轴度做了装配约束校验，避免传动过程中出现偏磨问题；外部安装接口采用标准法兰设计，可适配织物生产设备等配套主机的安装需求，整机结构紧凑，传动平稳，可用于机械设计教学、设备选型参考、虚拟装配仿真等场景，模型的各零件均保留可编辑参数，方便后续根据实际需求调整尺寸参数或做工程图导出。
