Starrett91D型丝锥扳手结构设计

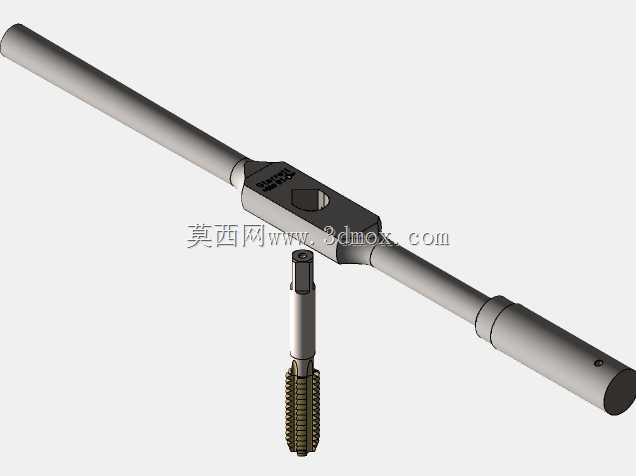

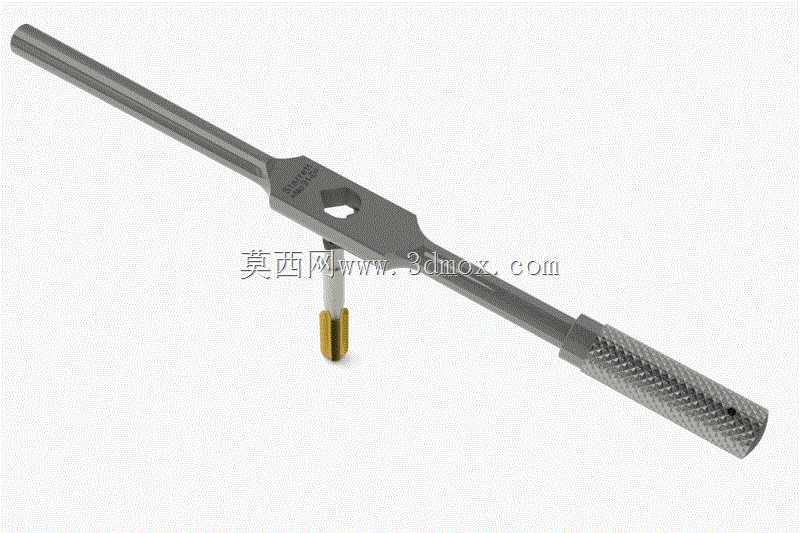

这款丝锥扳手是面向手动攻丝作业场景设计的五金工装工具，主要应用于机械装配、设备维修、五金加工、水暖安装等需要手动加工内螺纹的作业场景，尤其适配小规格丝锥的精细攻丝需求，在狭窄操作空间、小批量零件加工、现场应急维修等无法使用机动攻丝设备的场景下，能够为作业人员提供稳定可靠的攻丝操作载体。从实际用途来看，该工具核心作用是夹持固定丝锥，通过手动施加旋转扭矩带动丝锥切入工件预制底孔，完成内螺纹的切削加工，相比普通固定式扳手，这款丝锥扳手可适配一定范围内不同柄径的丝锥，能够覆盖常规小规格公制、英制丝锥的夹持需求，无需频繁更换扳手即可完成多规格螺纹加工，有效降低作业工具携带成本。在功能特性设计上，扳手主体采用长杆式对称结构，一端手柄表面设计有滚花纹理，能够大幅提升手部握持时的摩擦力，即使手上沾有切削液、油污也能稳定握持发力，避免操作过程中出现打滑脱手的问题；中间的夹持部位设置有可调式锁紧结构，通过调整锁紧件的压紧程度即可牢固夹紧丝锥的方柄部位，保证攻丝过程中丝锥不会出现晃动、打滑、偏摆的问题，有效避免攻丝时出现螺纹歪牙、丝锥折断的不良情况；长杆式的力臂设计能够让作业人员施加更小的握力即可获得足够的攻丝扭矩，降低长时间操作的手部疲劳感，同时对称的杆体结构能够保证旋转过程中受力均匀，便于作业人员控制丝锥的垂直进给角度，提升攻丝的位置精度与螺纹成型质量。从设计思路层面来看，这款扳手整体遵循手动工具的人体工学设计逻辑，整体结构无多余冗余部件，所有结构设计均服务于攻丝作业的核心需求：杆体采用高强度合金钢材质设计，能够承受攻丝过程中的扭转力矩，避免长期使用出现杆体弯曲变形的问题；夹持部位的方形卡口设计匹配标准丝锥的方柄结构，夹持时受力面贴合紧密，不会出现应力集中导致丝锥柄部磨损的问题；整体外形为细长直杆结构，横向占用空间小，能够深入凹陷部位、窄小空间内完成攻丝作业，适配复杂安装环境下的螺纹加工需求。在外形尺寸与安装边界上，该扳手整体为细长杆状结构，整体长度适配手动操作的最佳力臂范围，既不会因长度过长导致操作时活动半径过大、无法在小空间内使用，也不会因长度过短导致扭矩不足、攻丝费力；夹持端的卡口调节范围覆盖常规小规格丝锥的方柄尺寸，安装丝锥时只需将丝锥方柄插入卡口调整锁紧即可，无需额外的转接配件，操作便捷；手柄部位的滚花段长度适配成年人手掌握持宽度，握持时手部受力均匀，长时间操作也不会出现局部压痕不适的问题，整体结构的边界尺寸完全适配手动攻丝作业的操作空间要求，不会与工件周边结构产生干涉。
