微型M43系统镜头安装法兰支架结构

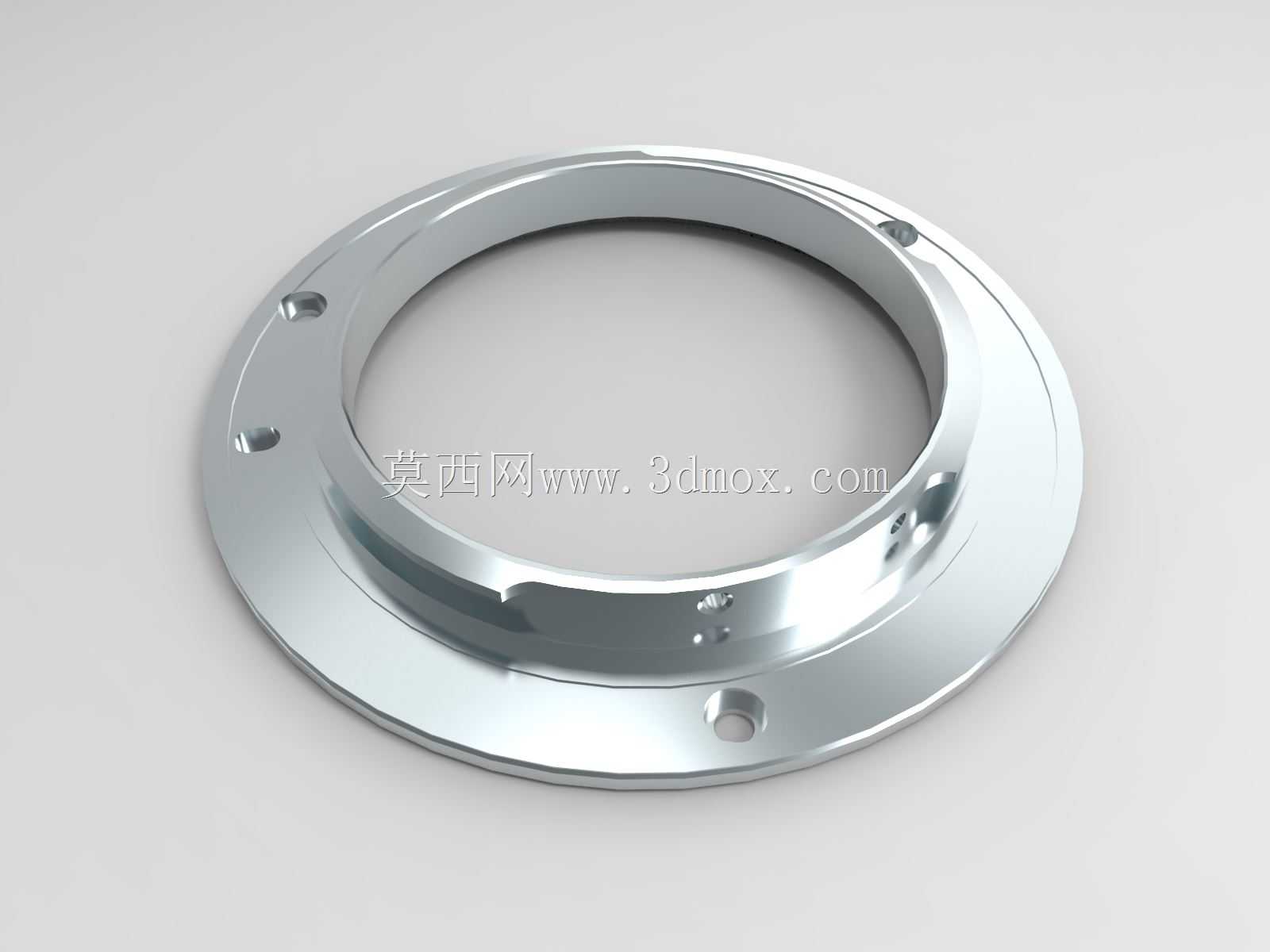

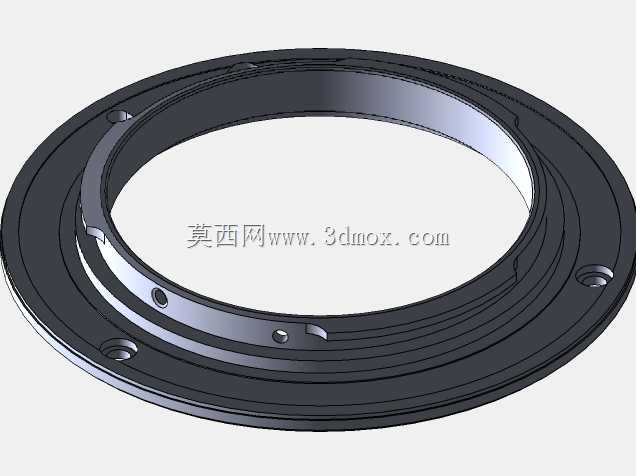

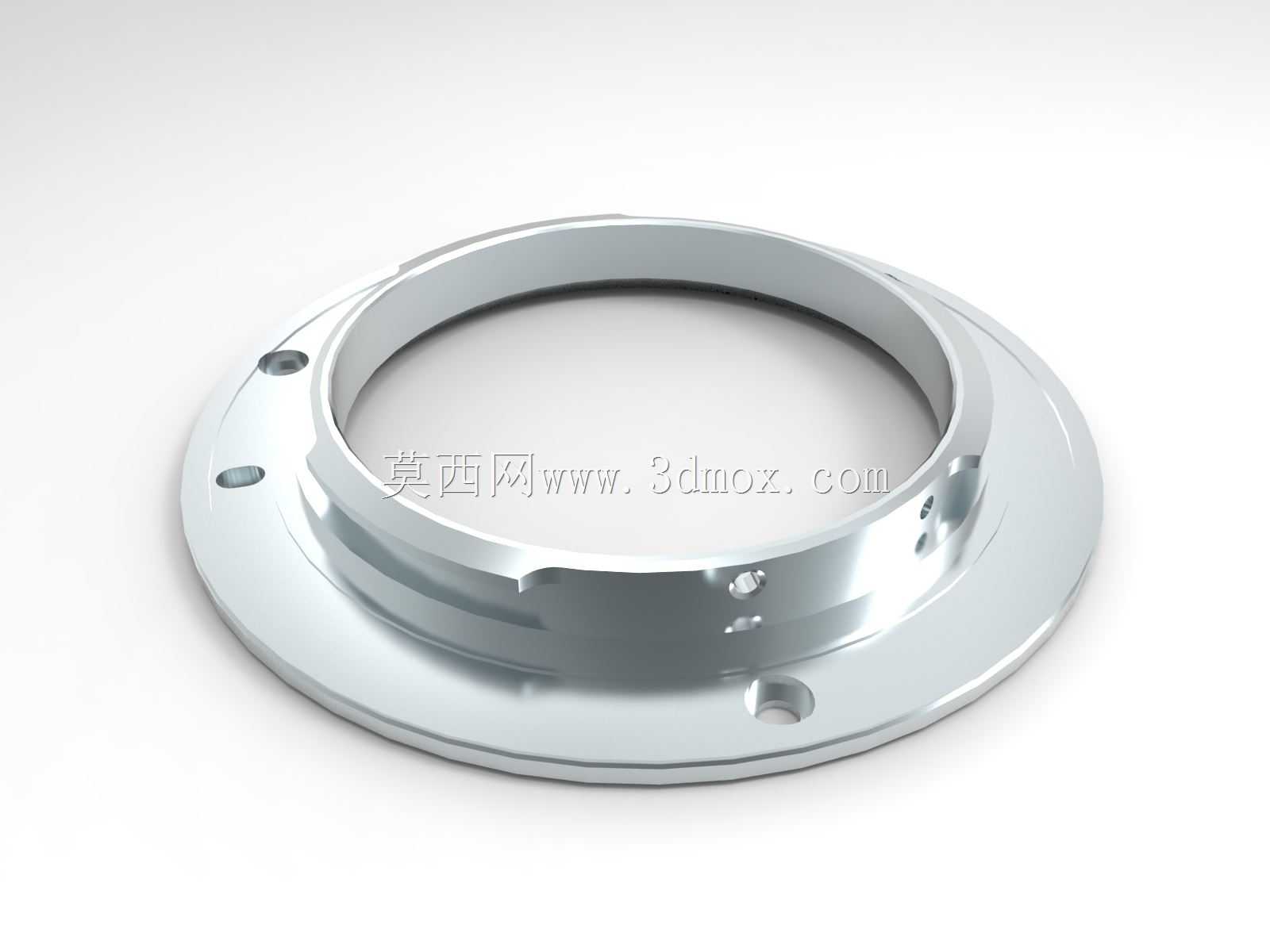

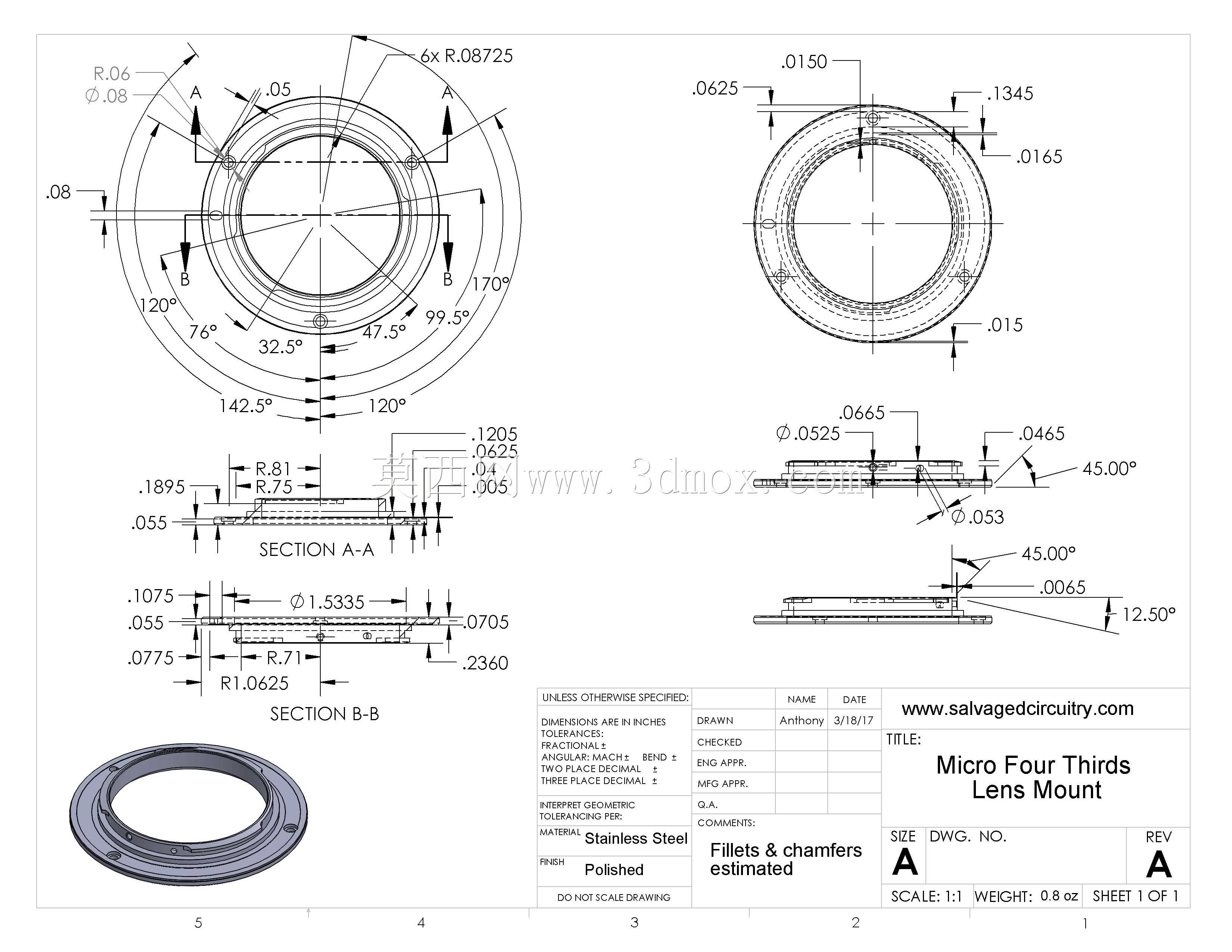

该结构属于光学影像设备领域的精密安装适配部件，主要应用于微型三分之四系统相机机身与可更换镜头的衔接装配环节，是保障镜头与机身之间机械定位、光轴同轴度、电子触点导通的核心承载构件，直接决定镜头安装后的成像精度与连接可靠性。在实际使用场景中，该部件作为镜头尾部的公头连接端，嵌入机身卡口母座后可完成镜头的锁紧固定，同时为镜头与机身之间的电子信号传输提供稳定的结构支撑，保障光圈控制、自动对焦、防抖信号等数据的稳定交互。从功能特性来看，该支架采用带安装孔的圆盘法兰式结构，外圈法兰面均匀分布定位安装孔，可通过紧固件与镜头镜筒尾部牢固锁合，内圈为精准的通光孔径，完全匹配M43系统的成像圈尺寸，不会对光路产生遮挡；支架上设置有定位凸缘与卡口卡位结构，安装时可与机身卡口的对应槽位精准配合，保证光轴与成像传感器中心完全重合，避免出现光轴偏移导致的成像一侧清晰一侧模糊、像面倾斜等问题；同时支架预留有电子触点的安装位，可固定11位电接触弹片总成，安装后触点与机身侧触点精准对位，保障信号传输的稳定性。在设计思路上，该结构充分考量了不同品牌M43卡口的适配公差，针对不同厂商法兰厚度的细微差异做了兼容性优化，法兰厚度控制在合理公差范围内，边缘做了倒角处理，既避免安装时刮蹭机身卡口涂层，又能提升支架整体的结构刚性，即使搭载重量较大的镜头，也能抵消镜头自重产生的杠杆力矩，减少卡口受力变形的风险，避免长期使用后出现卡口松动、定位精度下降的问题；同时支架上设计有密封圈安装槽，可搭载小截面橡胶O型密封圈，实现镜头与机身连接部位的密封防护，减少灰尘、水汽从接缝处进入机身内部的概率，提升设备在复杂户外环境下使用的可靠性。从安装边界来看，该支架的外圈法兰外径、安装孔位间距、内圈通光直径、卡口卡位的角度与深度均严格遵循M43系统的卡口标准尺寸，安装后突出镜筒尾部的高度完全符合卡口装配的行程要求，不会出现镜头安装过紧无法锁紧、或是过松存在旷量的问题，可适配所有遵循M43卡口标准的镜头尾部装配，替换原有损坏的卡口支架时无需额外修改镜筒结构，直接对位锁付即可完成装配。
