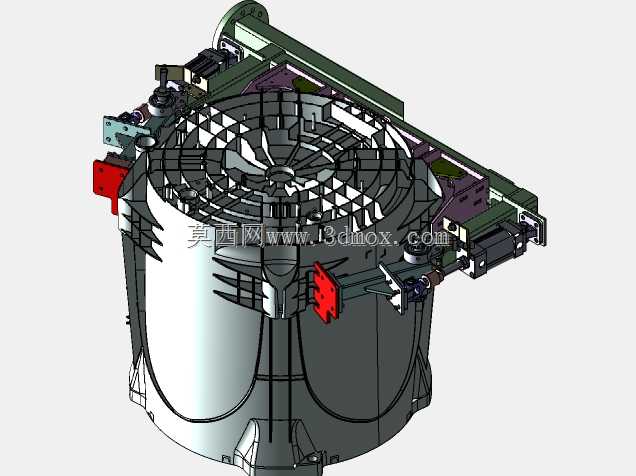

桶状工件适配机械臂末端夹持作业装置

这款机械臂末端作业装置，主要面向家电内胆、工业桶状壳体类工件的自动化产线流转场景，可适配多工位冲压、焊接、装配、码垛等工序的上下料需求，替代人工完成大尺寸薄壁桶形工件的抓取、转移动作，有效规避人工搬运大尺寸工件时易出现的磕碰变形、对位偏差问题，大幅提升产线流转的稳定性与作业效率。装置整体采用环抱式夹持的结构设计思路，针对薄壁桶类工件刚性弱、易夹损的特点，摒弃了传统点接触式夹爪的施力方式，在周向设置多组贴合工件外壁的弧形支撑定位结构，同时搭配侧向可调的夹持执行组件，可在接触工件时形成面接触式的均匀施力，既保证足够的夹持摩擦力避免工件滑脱，又能防止局部压力过大造成工件表面凹陷、划伤。装置上部设置标准化的机械臂连接法兰盘，可适配主流负载级别的工业机械臂安装接口，安装时仅需对齐法兰定位孔完成紧固，即可快速接入机械臂末端气路与控制回路，无需额外设计转接结构。整体结构的安装边界充分考虑产线工位的避让需求，侧向伸出的驱动组件做了紧凑化布局，在工件进出焊接工装、装配定位座时，不会与工位周边的定位销、夹具挡块产生干涉，可适配狭窄工位空间内的作业动作。夹持组件的行程预留了足够的调节余量，可适配一定直径范围内的桶状工件，当产线切换同类型不同尺寸的工件时，仅需调整侧向夹持块的安装位置与驱动行程参数，即可快速完成适配，无需整体更换末端执行装置，有效降低产线换型的硬件成本。装置的气路与线路均做了内置式走线设计，所有管线隐藏在结构框架内部，避免机械臂高速运动过程中管线甩动与周边设备产生剐蹭，提升长期运行的可靠性。周向设置的定位结构可在抓取工件时自动完成工件的周向对位，保证工件被转移到下一工位时的角度精度满足装配、焊接的对位要求，减少后续工位的二次校正步骤。
