单臂回转式工业夹持机械手结构设计

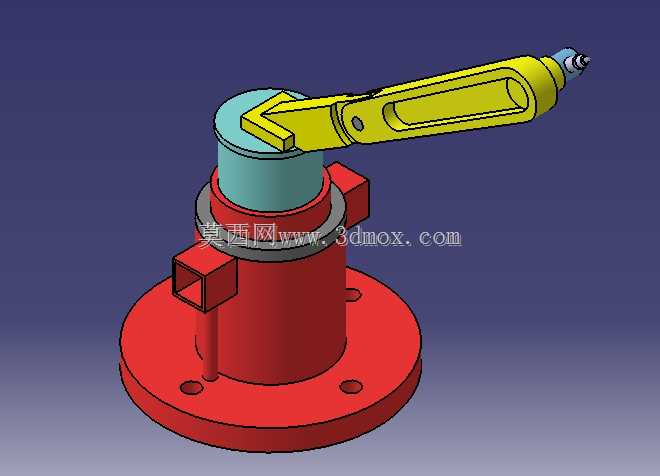

这款单臂回转式夹持机械手，主要面向轻载工位的自动化上下料、工件转序、点位搬运场景，常见于小型零件加工产线的工序衔接、电子元器件装配工位的物料拾取、实验室自动化检测平台的样品转运环节，可适配固定工位的重复性取放作业，替代人工完成单调、高频的小件搬运操作，降低人工重复劳作强度，提升工位作业的一致性与稳定性。设备整体采用立柱回转加单臂伸展的布局形式，底部为带安装孔的圆形法兰底座，可通过螺栓直接固定在工作台面或设备机架上，安装边界清晰，底座直径适配多数小型自动化工位的安装空间，无需额外定制复杂的安装转接结构，现场部署便捷。立柱部分作为整机的支撑与回转核心，内置回转驱动结构，可带动上部机械臂完成水平方向的角度回转，覆盖底座周边环形范围内的作业点位，满足相邻工位间的工件转运需求。机械臂采用长条形轻量化臂体结构，在保证结构刚性的前提下控制臂体自重，降低回转驱动的负载压力，臂体与立柱回转台的连接部位做了贴合定位设计，保证回转过程中臂体无晃动偏移，运行平稳。臂体末端集成夹持执行组件，可根据实际作业需求更换不同规格的夹头，适配不同外形、尺寸的小件拾取作业，夹头的开合行程覆盖常规小型零件的夹持尺寸范围，可稳定夹持规则形状的金属、塑料工件。设计过程中针对臂体的回转行程做了限位考量，避免臂体回转超程碰撞周边设备，同时对各连接部位的结构做了简化处理，减少不必要的冗余结构，既降低整体制造成本，也方便后期的维护保养。臂体与立柱的连接部位设置了定位结构，可根据作业需求调整臂体的初始安装角度，灵活适配不同的工位布局。整体结构紧凑，占用工位空间小，运行动作简洁可靠，针对轻载作业场景做了专门的结构优化，没有多余的复杂功能，聚焦固定点位的取放转运核心需求，可作为独立作业单元单独使用，也可集成到小型自动化产线中作为物料转运执行组件，适配多类轻工业加工、装配、检测场景的自动化改造需求，帮助产线实现小件物料的自动流转，提升产线的自动化运行效率。
