带锯切割动力传动结构三维设计

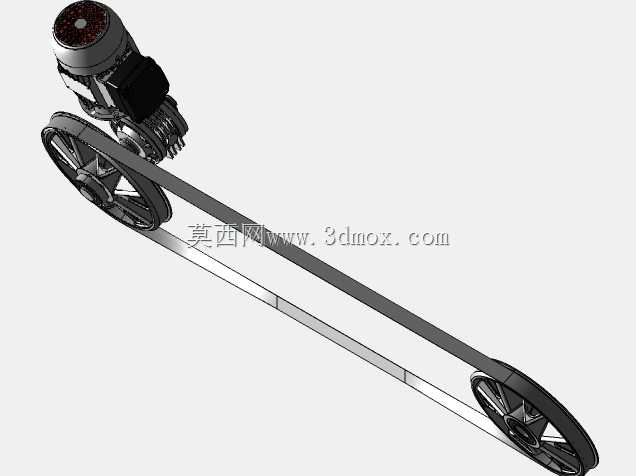

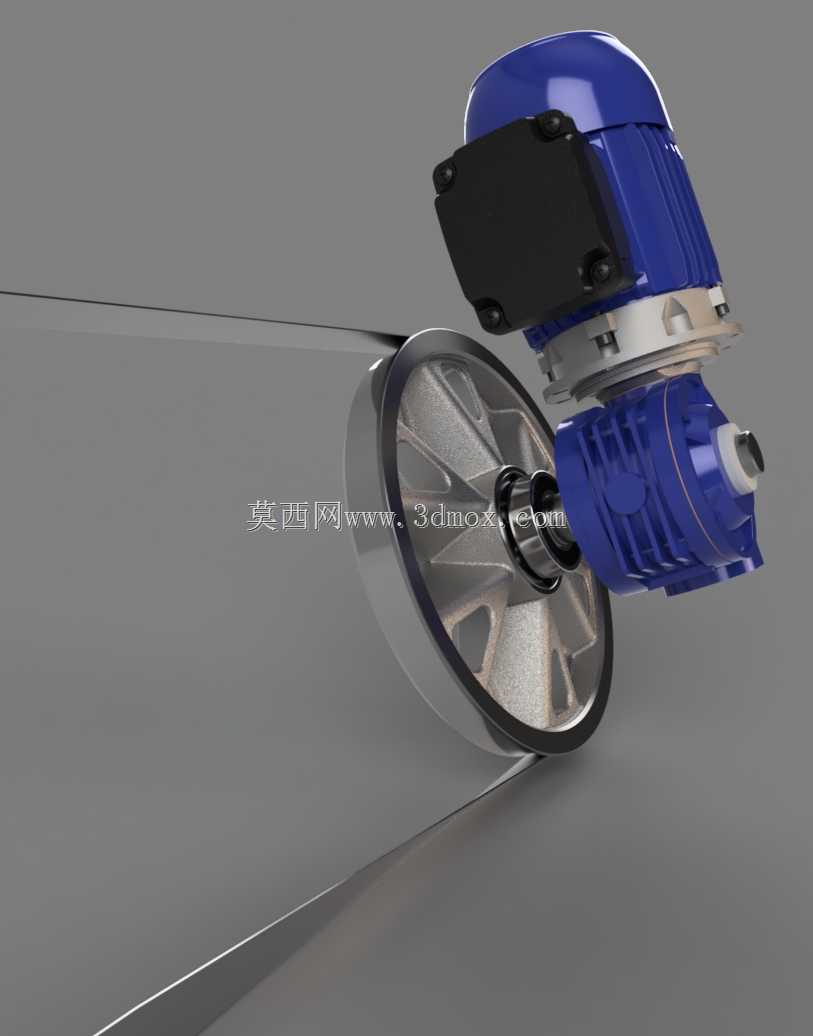

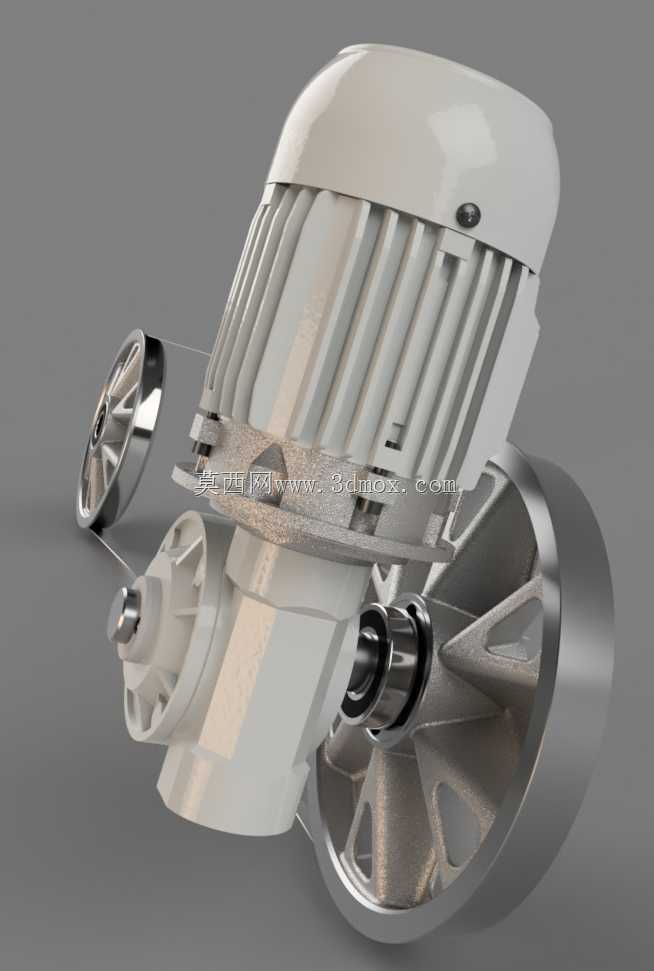

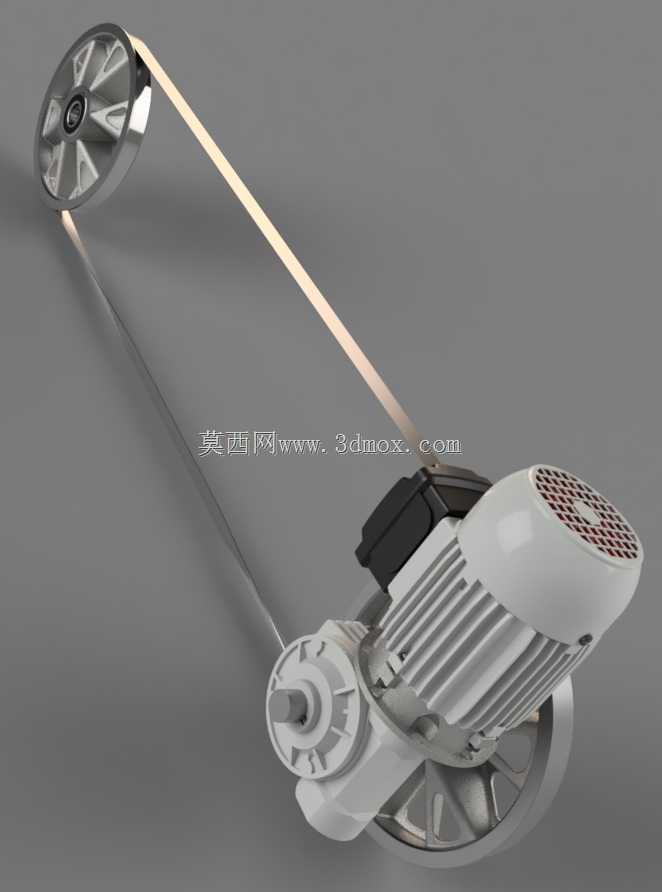

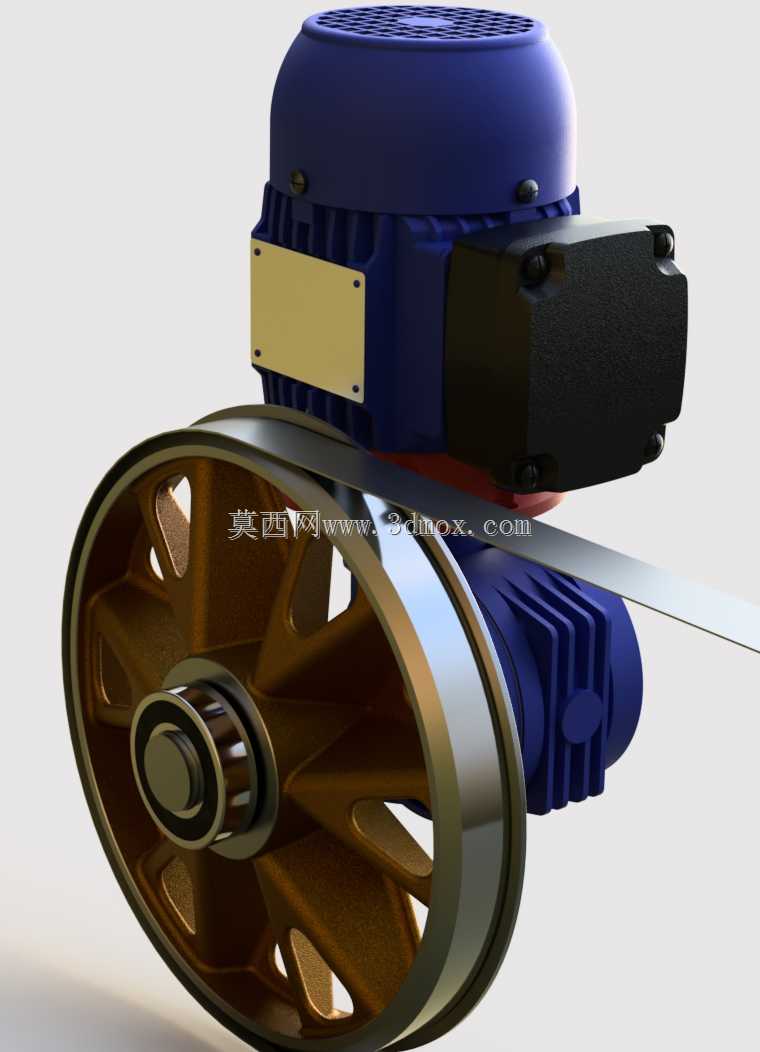

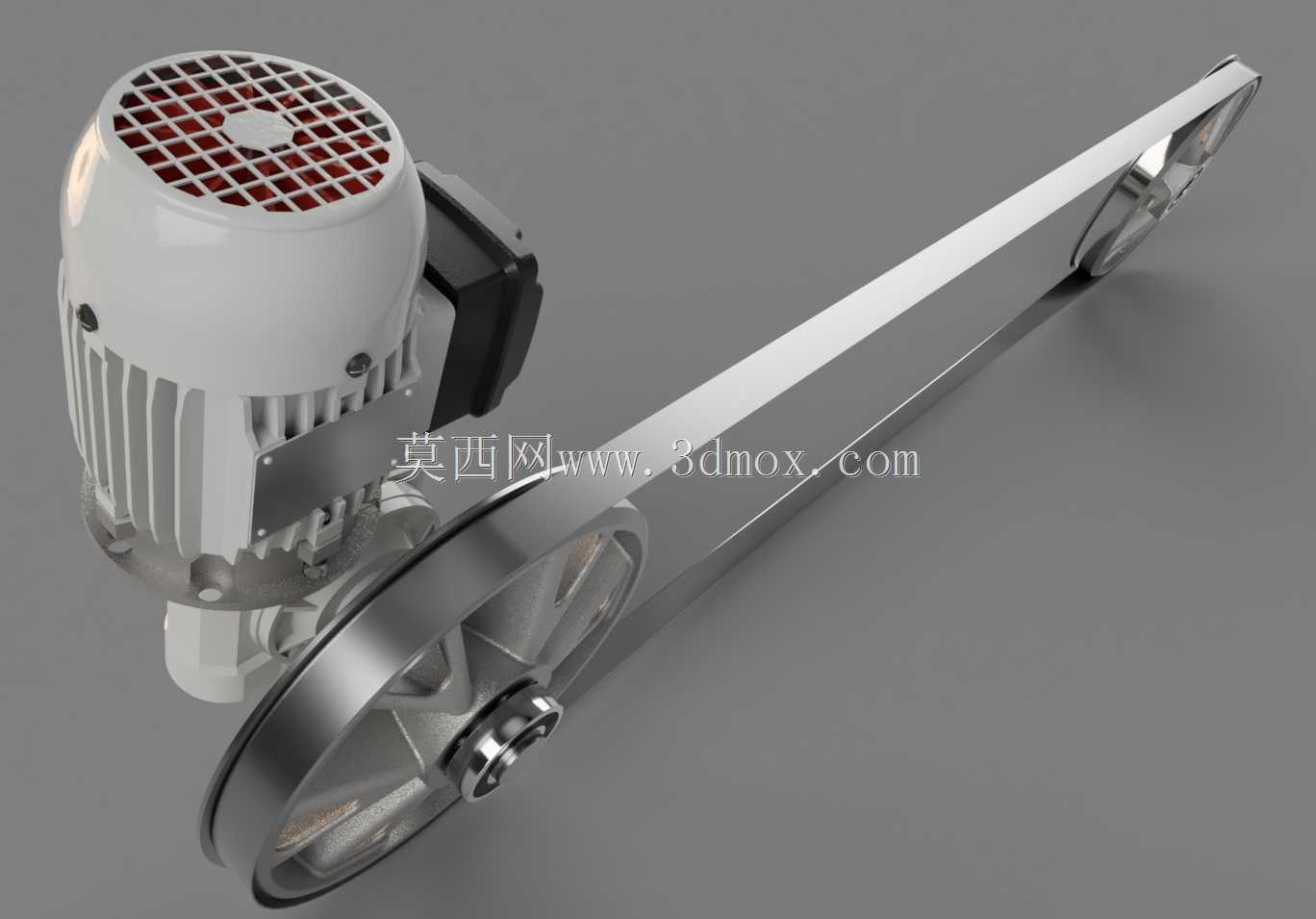

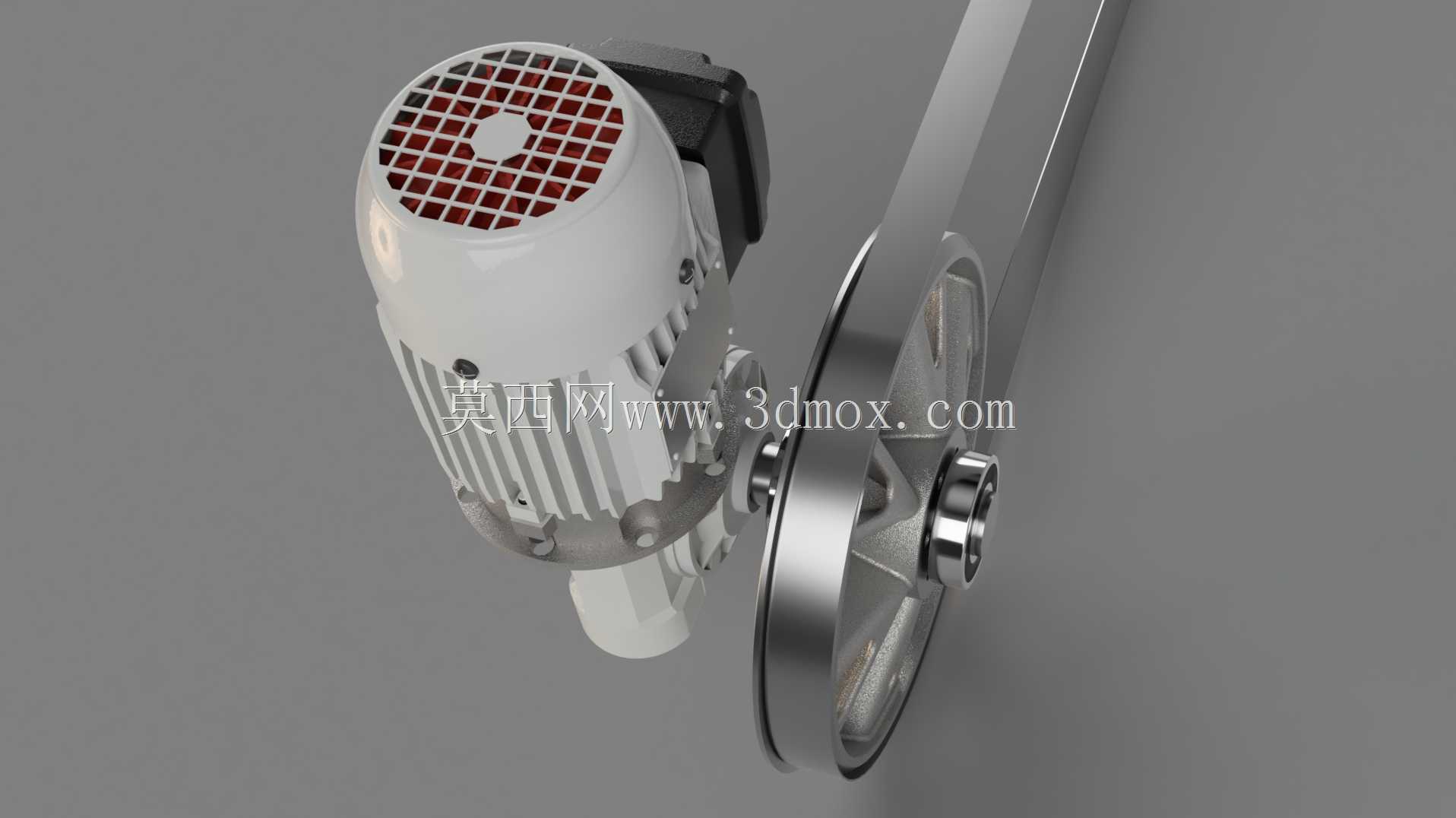

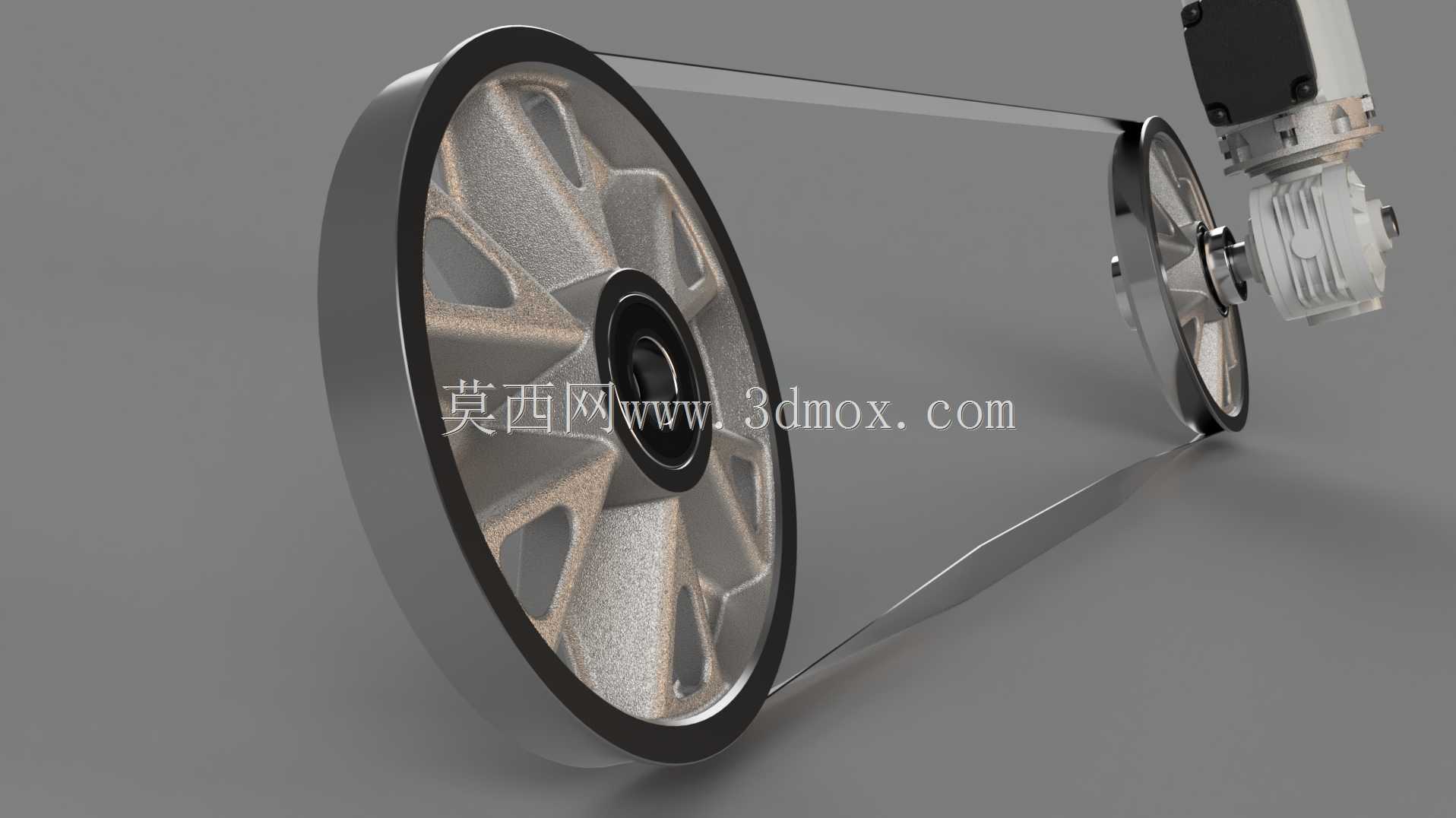

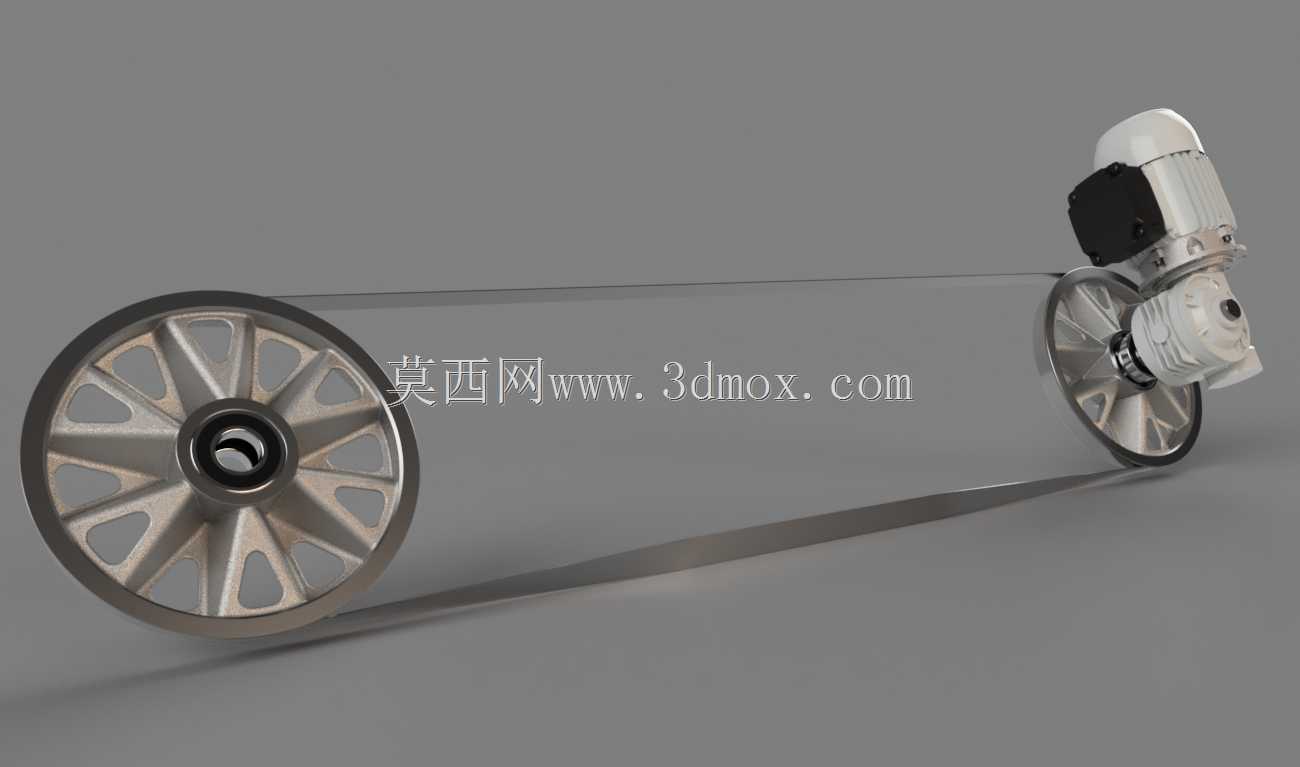

该带锯结构主要面向金属型材下料、非金属硬材裁切的生产加工场景，可适配小型加工车间的批量下料工位、五金加工门店的零散锯切作业，也可作为自动化锯切生产线的核心切削动力单元嵌入整线布局，能够完成圆钢、方管、铝型材、硬塑料、实木坯料等多种材质的定长切断、角度裁切作业，相比传统手工锯切可大幅降低作业人员劳动强度，提升切口平整度与尺寸一致性，减少后续铣削、打磨的工序余量。整套结构将驱动电机与锯轮传动组件做了集成化布局，电机输出端直接衔接主动锯轮的安装轴系，省去了额外的中间传动联轴结构，既压缩了整体安装占用空间，也降低了多级传动带来的动力损耗与装配误差累积。设计阶段针对锯切作业的负载特性做了专项优化，锯轮采用辐条式镂空结构，在保证轮体径向刚度、满足锯带张紧支撑强度要求的前提下，尽可能降低轮体自身转动惯量，减少电机启动瞬间的电流冲击，同时轮缘做了高精度圆弧过渡处理，可避免锯带高速运行时出现边缘剐蹭、异常磨损的问题，有效延长锯带的使用寿命。电机外壳采用散热筋阵列结构设计，可在锯切连续作业过程中快速导出绕组产生的热量，避免长时间高负载运行出现过热退磁、绝缘老化的问题，电机侧的接线盒做了凸起式密封结构，可适配车间多粉尘、少量切削液飞溅的作业环境，降低电路短路的故障风险。整套结构的安装边界做了规整化设计，电机底部预留了标准安装孔位，可直接固定在锯床的主机架安装平面上，主动锯轮与从动张紧轮的中心距经过精准核算，适配常规宽度的双金属带锯条安装，锯带运行平面与安装基准面的平行度控制在合理公差范围内，可避免锯带运行过程中出现跑偏、掉带的问题。结构设计阶段充分考虑了日常维护的便捷性，锯轮的轴承端盖采用快拆式结构，无需完全拆解主体结构即可完成轴承润滑、锯带更换的日常操作，张紧机构的调节端设置在结构外侧，作业人员可根据锯切材质的硬度、进给速度快速调整锯带张紧力，保证锯切过程中锯带的刚性支撑，减少锯切过程中的振颤，提升切口的加工质量。
