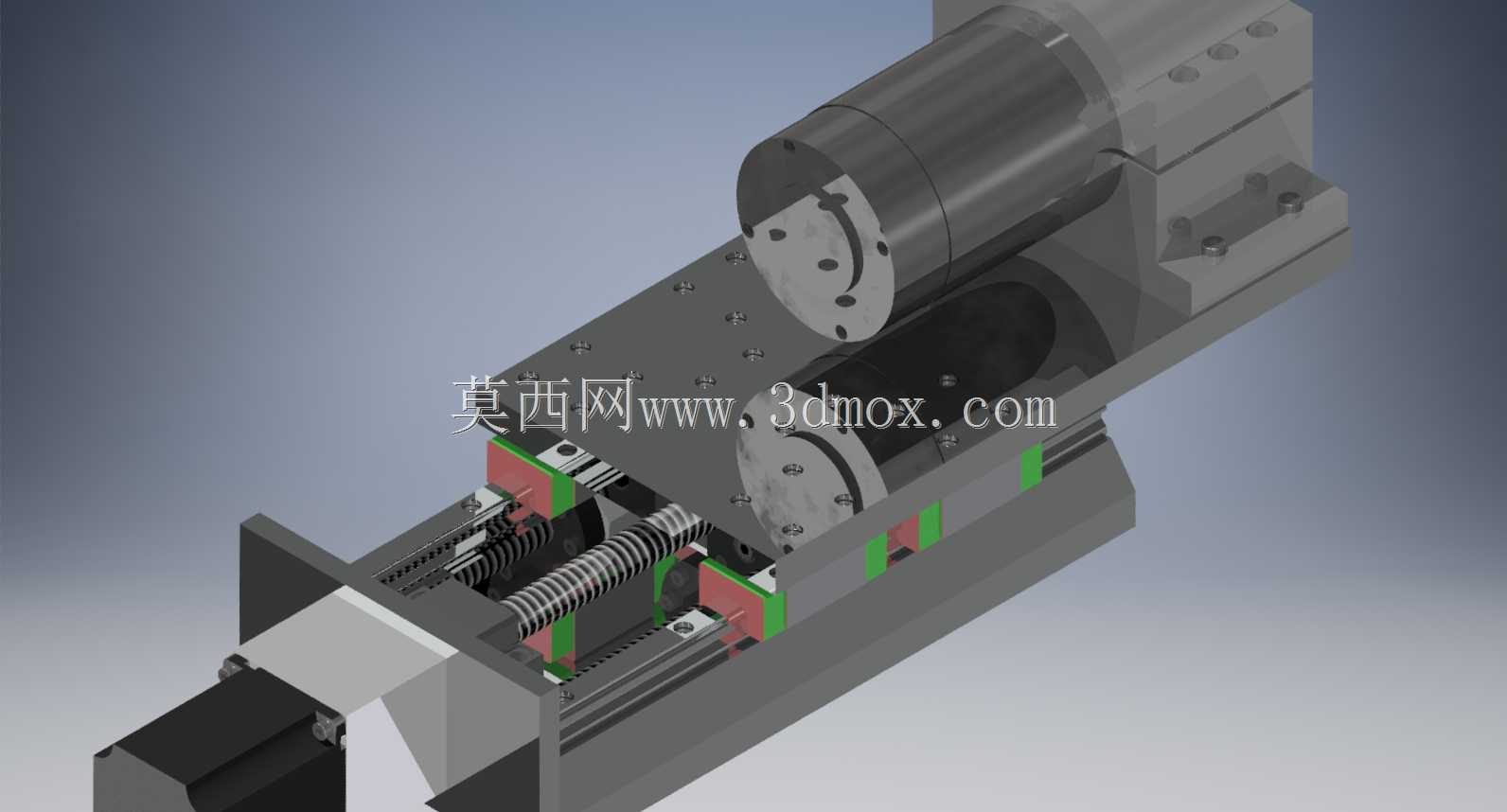

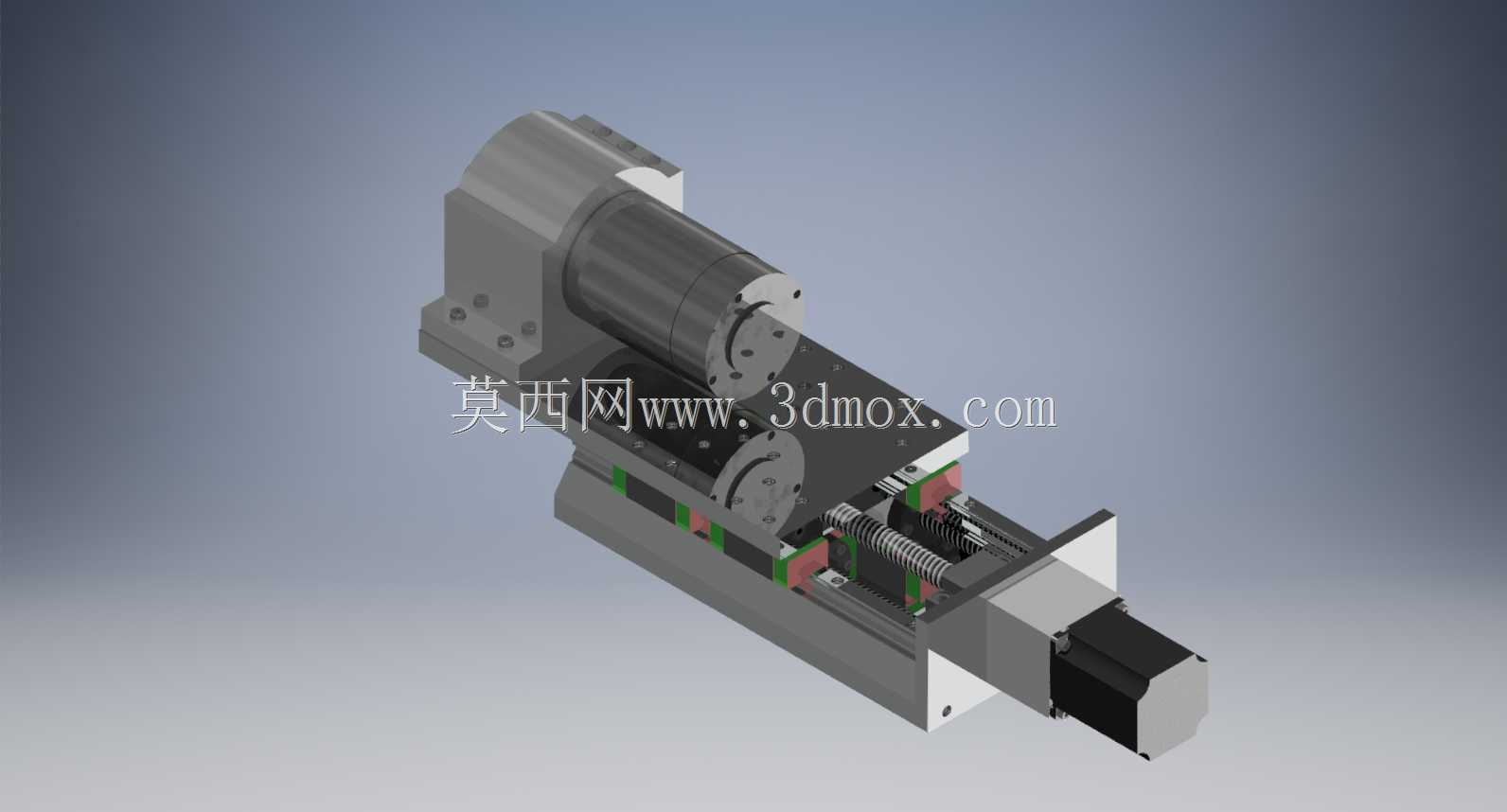

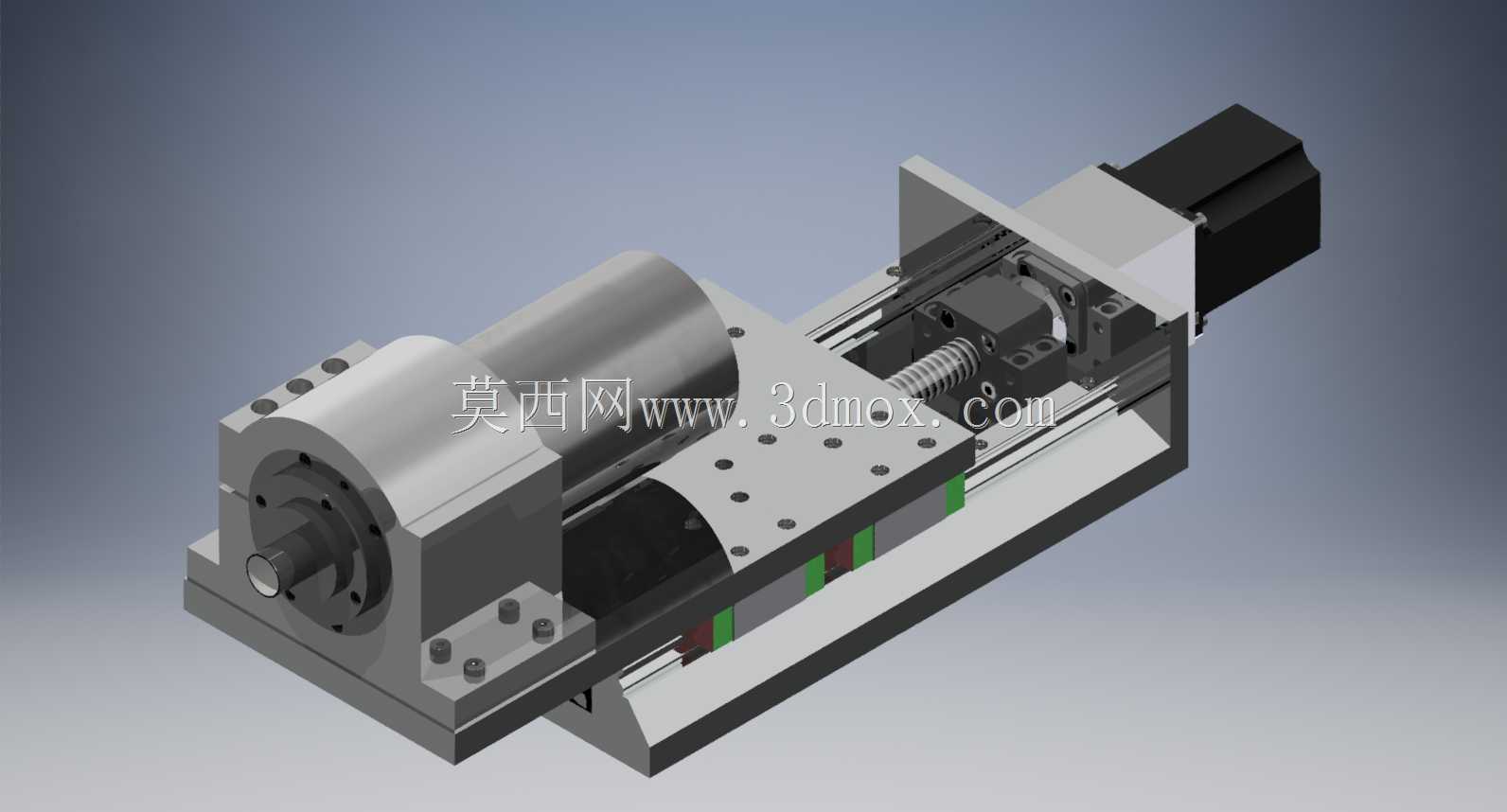

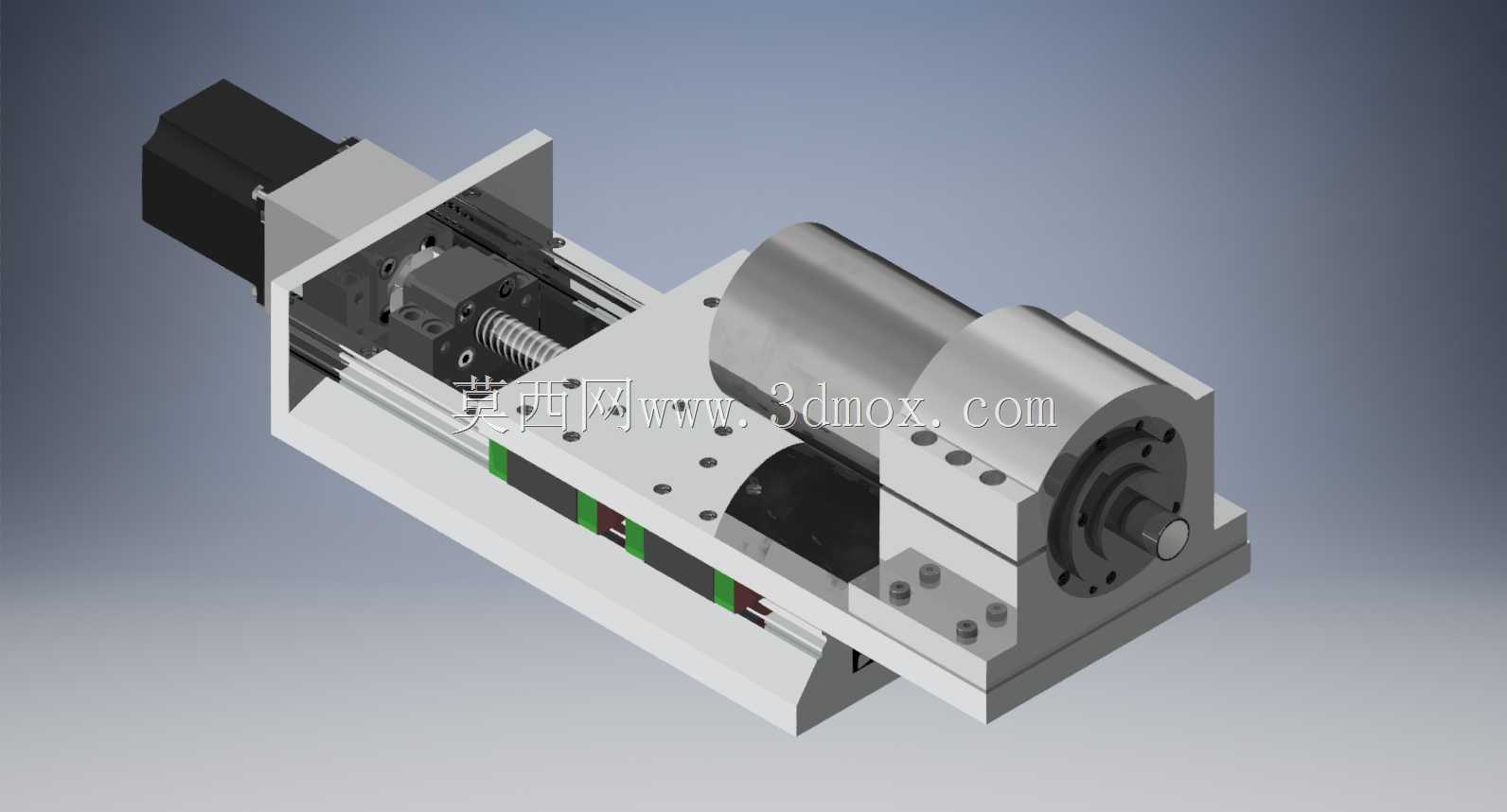

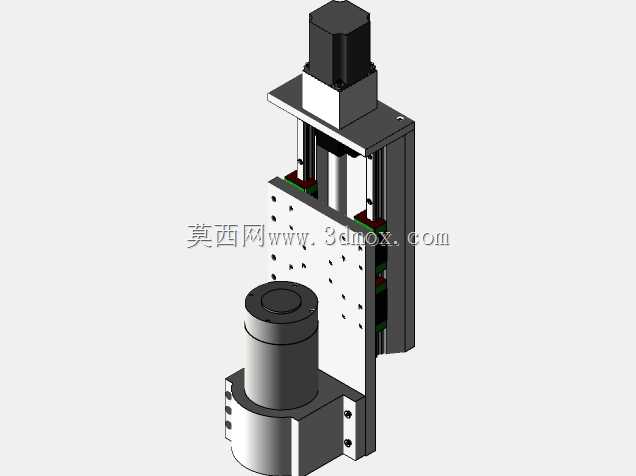

SLX-CR1500Z型数控进给Z轴滑台结构

该Z轴滑台是数控加工设备中承担垂直方向进给运动的核心执行部件，广泛应用于立式加工中心、数控钻铣床、专用磨削设备以及定制化自动化加工工位中，负责带动主轴单元或加工执行端完成精准的垂直方向位移，实现刀具与工件之间的相对位置调整，完成钻削、铣削、攻丝、镗孔等多工序加工的进给动作，也可集成在自动化生产线的上下料、检测工位中，承担工件或检测头的垂直升降调整功能。从结构设计来看，该滑台采用伺服电机直连滚珠丝杠的传动方案，电机通过联轴器与丝杠端部刚性连接，能够将伺服电机的旋转运动高精度转化为滑台的直线运动，传动间隙小、响应速度快，可满足高速进给与低速精确定位的双重需求；滑台的导向部分采用线性导轨副，导轨固定在基座本体上，滑块与移动拖板刚性连接，能够承受垂直方向的切削载荷与倾覆力矩，保证运动过程中的平稳性，避免进给过程中出现爬行、偏摆问题。滑台的前端安装位用于固定主轴单元，安装面设置有密集的定位螺孔与定位销孔，可适配不同功率的电主轴或机械主轴，安装基准面经过精密加工，能够保证主轴与滑台运动方向的平行度，降低加工过程中的形位误差。基座部分采用整体式铸铁结构设计，具备良好的刚性与减震性能，可吸收加工过程中产生的振动，提升加工表面质量；丝杠两端采用固定-支撑的安装方式，预紧后可消除丝杠轴向间隙，提升传动刚度，同时基座上预留了导轨安装基准、丝杠座安装位以及行程限位开关的安装槽，方便装配过程中的精度校准与后期维护。在安装边界上，该滑台的基座底部设置有统一的安装定位孔，可直接固定在机床床身或十字滑台的垂直安装面上，整体结构紧凑，在有限的安装空间内实现了1500Z规格对应的有效行程，拖板的运动行程范围内设置有硬限位与软限位触发点，可防止超程运行造成的机械碰撞；滑台的侧面预留了润滑管路的布置空间，可接入自动润滑系统，对导轨与丝杠进行定期定量润滑，延长部件使用寿命。设计过程中充分考虑了加工场景的实际载荷情况，对拖板的壁厚、筋板布局进行了优化，在保证整体轻量化的同时兼顾结构刚度，移动拖板上的安装孔位采用标准化排布，可兼容多种常见的工装夹具与主轴安装规格，无需额外定制转接板即可完成装配，降低设备集成的成本与周期。
