卫生级快装式管道流体过滤器结构设计

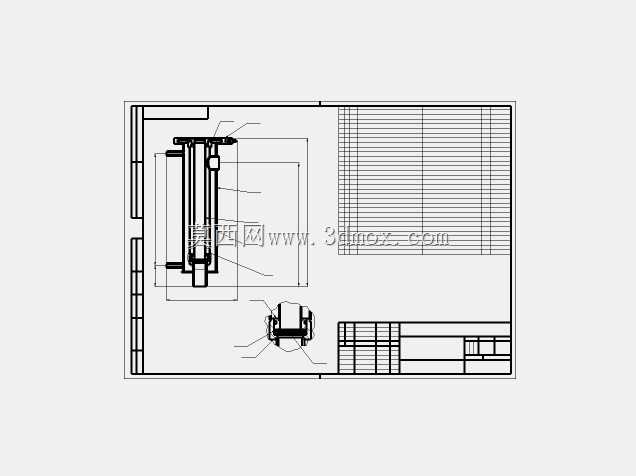

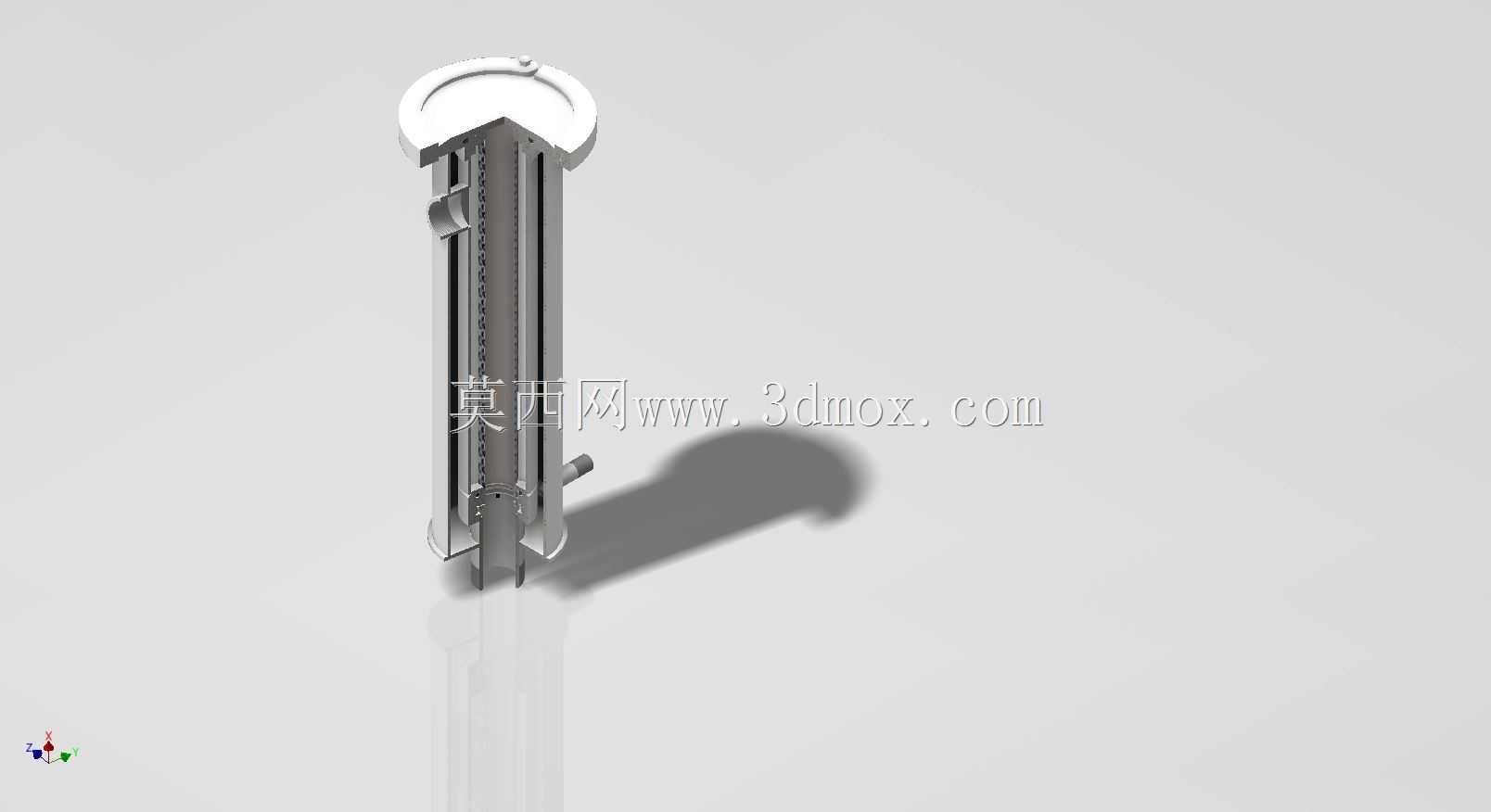

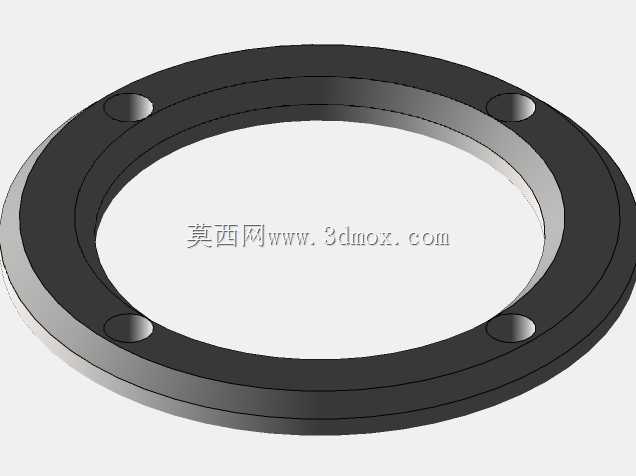

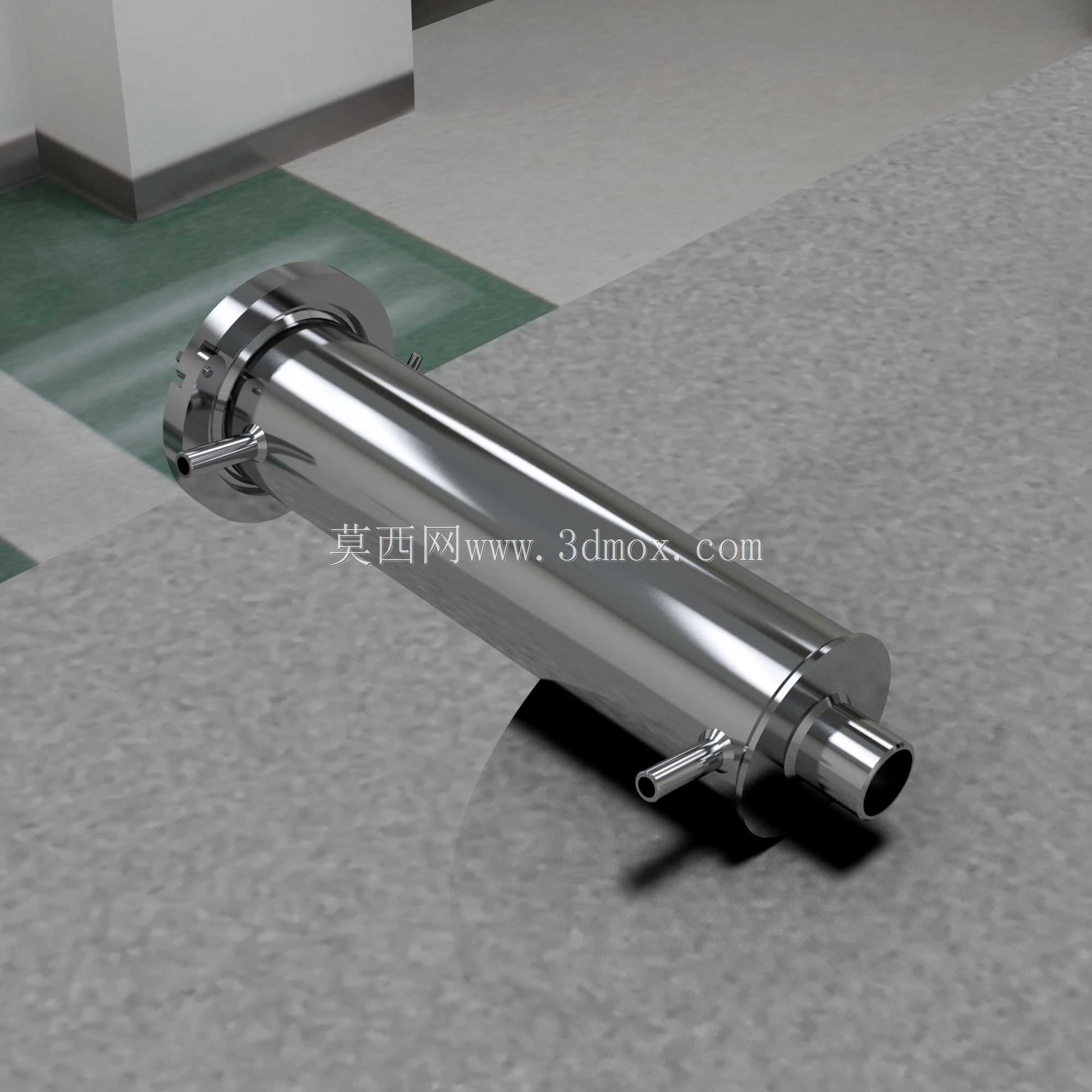

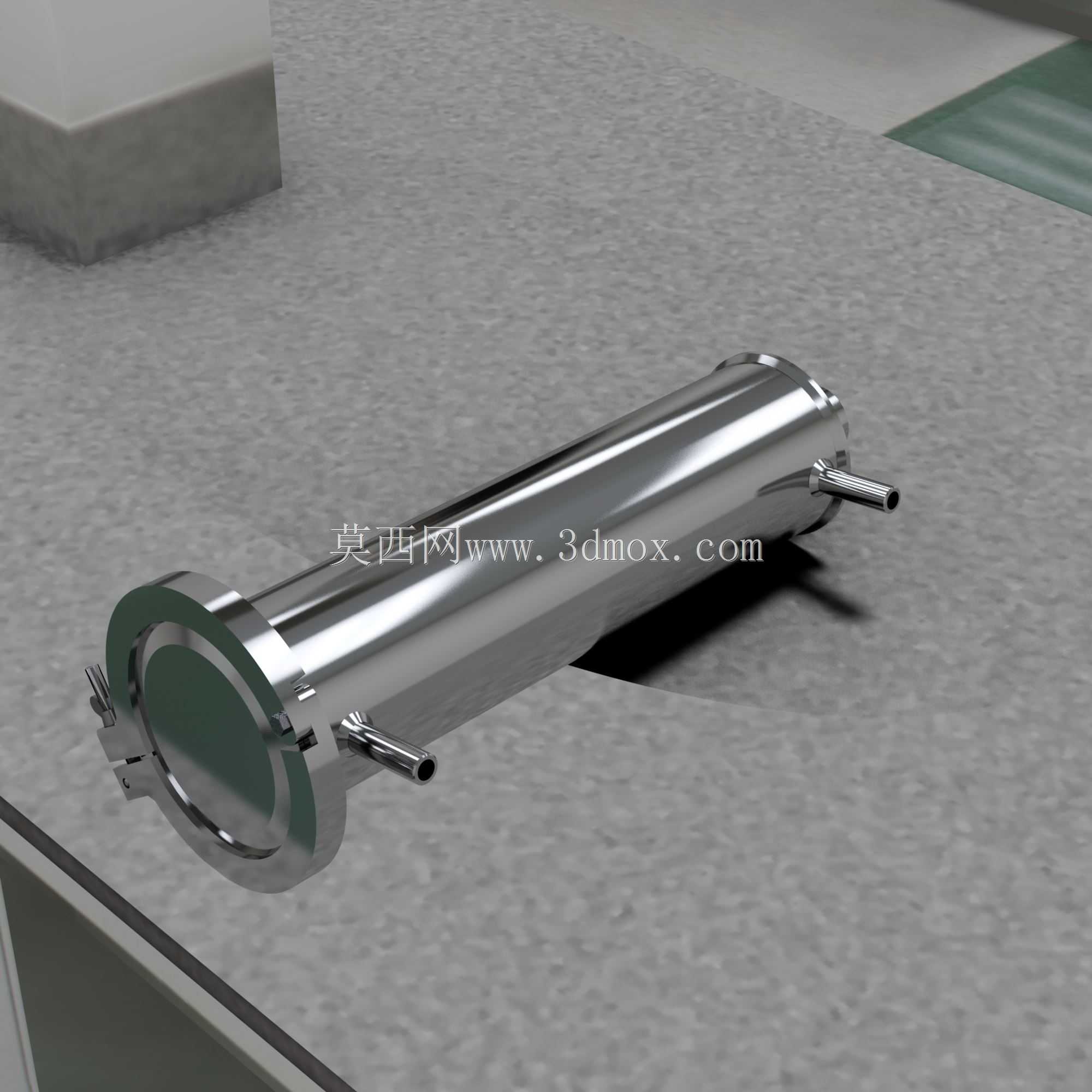

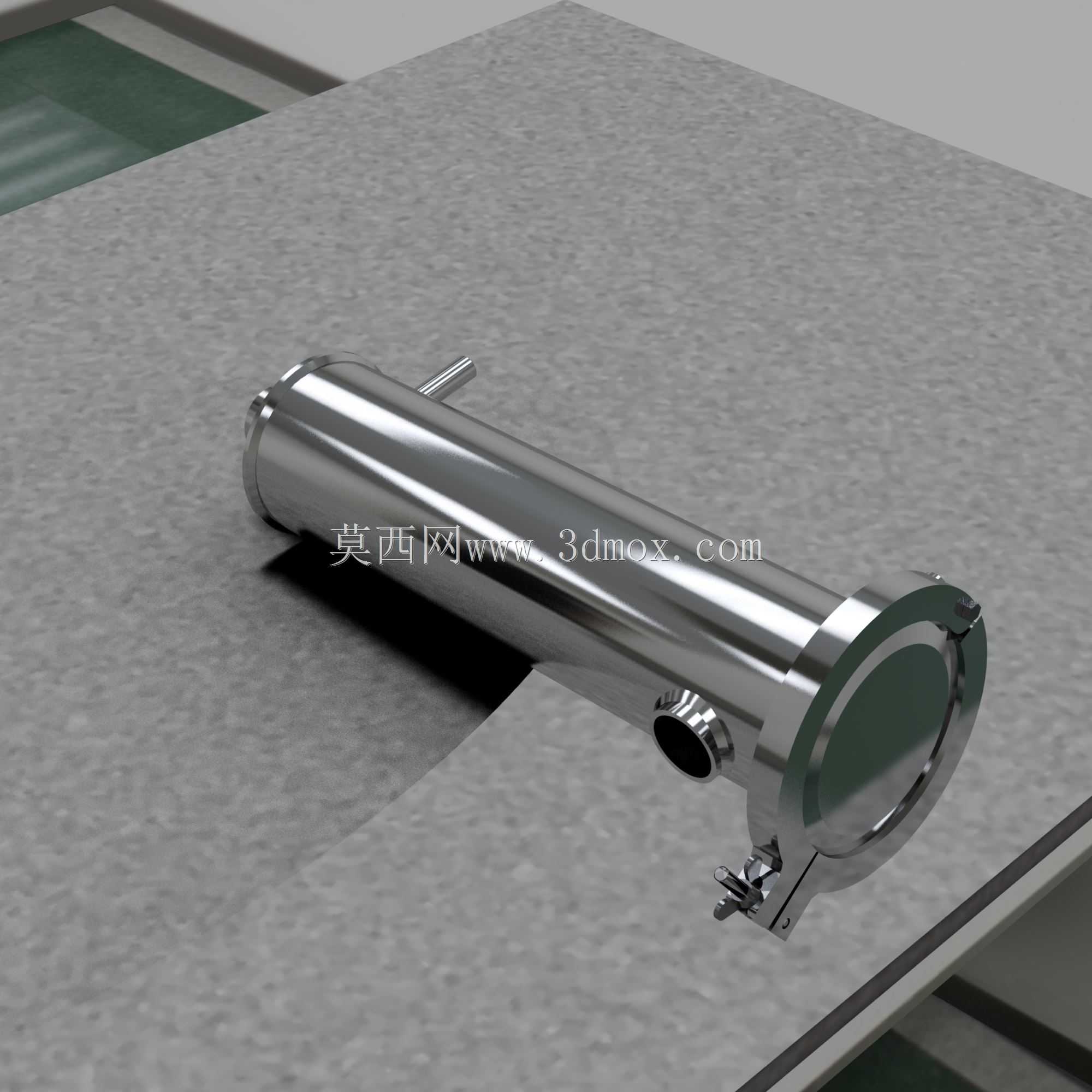

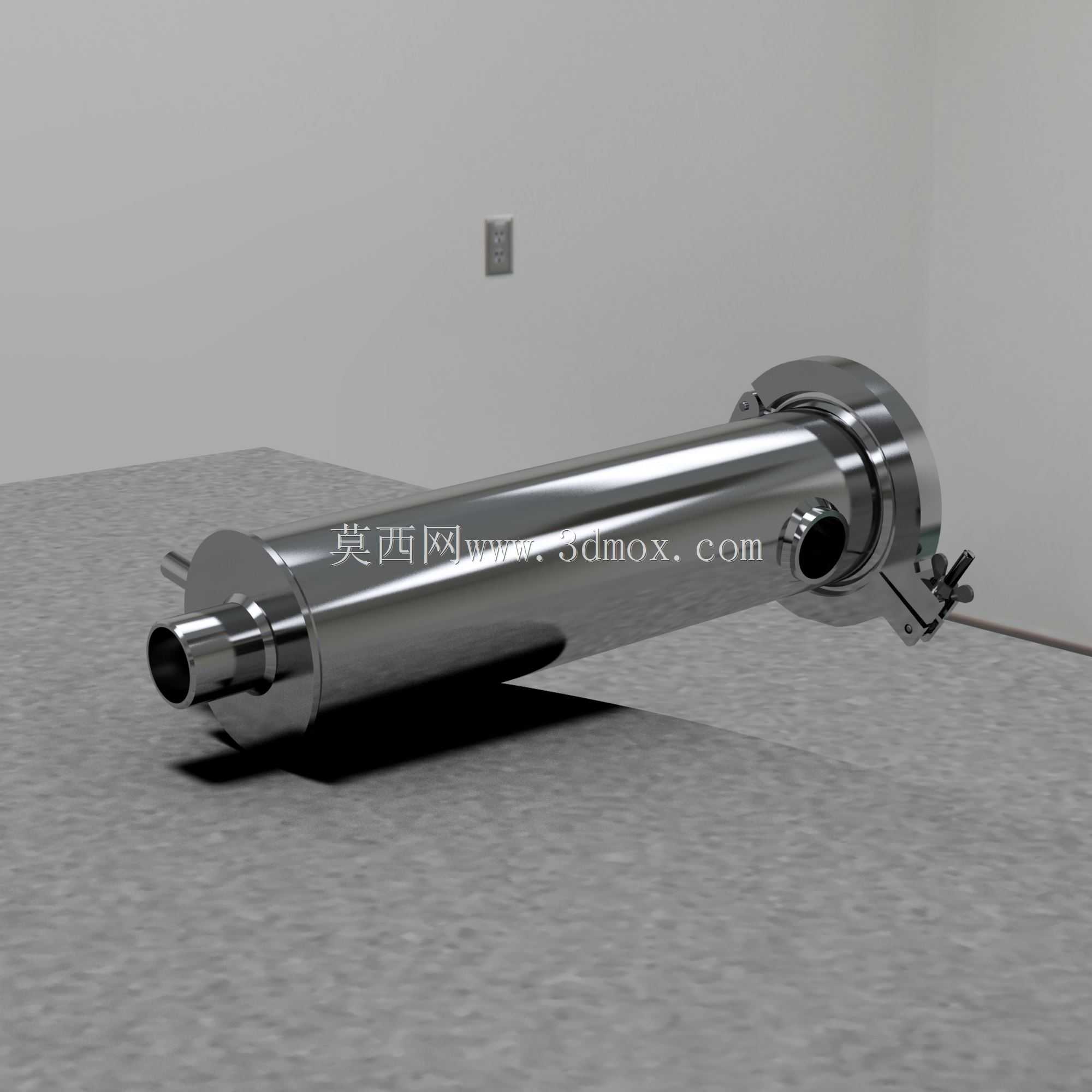

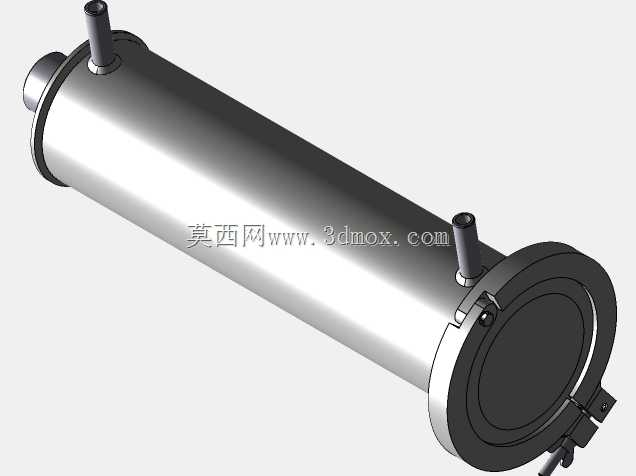

这款卫生级管道过滤器主要应用于食品饮料、生物医药、精细化工等对流体洁净度有严苛要求的生产管路场景，作为管路系统中的核心净化单元，它能够在流体输送过程中截留介质中的固体杂质、絮状沉积物、加工残留碎屑等异物，避免杂质进入下游精密设备造成阀芯卡滞、泵体磨损、喷淋孔堵塞等故障，同时保障终端产出物料的洁净度符合行业生产规范。从功能特性来看，该过滤器采用直通式筒体结构，流体从侧部接口进入筒体内部后，会经过内置的过滤元件完成杂质截留，过滤后的洁净流体从端部接口流出，整体流道设计平滑顺畅，无明显的流道死角，既能够降低流体输送过程中的压损，也避免了介质残留造成的细菌滋生、物料变质等问题，适配卫生级生产场景的清洁要求。快装卡箍式的端盖设计无需额外工具即可完成开合，操作人员能够快速拆卸设备完成滤芯更换、内部清洁等日常维护工作，大幅降低管路运维的时间成本。在设计思路上，这款过滤器整体采用镜面抛光的不锈钢材质打造，筒体采用无缝一体成型工艺，所有与介质接触的边角均做圆弧过渡处理，避免直角缝隙残留物料，满足CIP原位清洁、SIP高温灭菌的使用要求；进出口接口采用标准化的卫生级连接尺寸，能够直接与同规格的卫生级管路、泵阀设备对接，无需额外定制转接配件。从安装边界来看，该过滤器为卧式安装结构，筒体整体呈长圆柱形态，安装时需要预留足够的轴向操作空间，保障端盖拆卸、滤芯抽取的操作余量，侧部进出接口的同轴度公差控制在极小范围内，能够避免安装后出现管路应力集中、接口渗漏等问题；设备整体重量分布均衡，安装时仅需在筒体两端的管路位置做承重支撑即可，无需额外设置独立的设备基座，适配现有生产管路的改造升级需求，也可直接集成到全新设计的流体输送系统中。在实际生产场景中，这类过滤器常安装在物料输送泵的出口端、灌装设备的进料端、换热设备的进水端等关键节点，根据不同的过滤需求可更换不同精度的过滤元件，适配从粗滤到精滤的多场景使用要求，筒体上的排气接口可在设备初次投用、清洁完成后快速排尽内部空气，避免气阻影响流体输送效率，底部的排污接口可在不停机的状态下排出截留的大颗粒杂质，延长过滤元件的使用寿命，减少设备停机维护的频次。
