中心传动浓密沉降槽结构设计

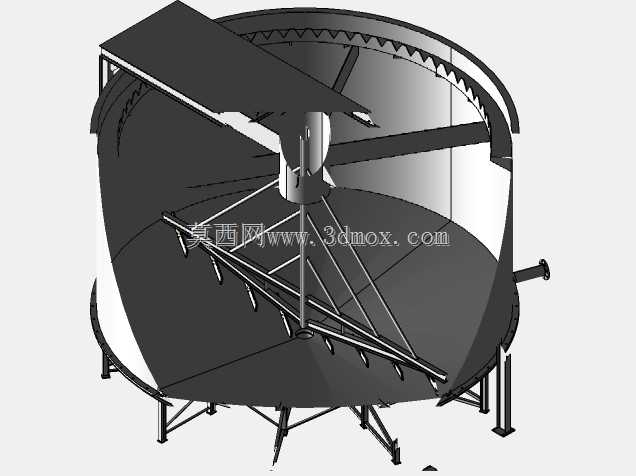

该设备为中心传动式浓密沉降槽，主要应用于选矿厂精矿浓缩、尾矿脱水环节，也可在湿法冶金、污水处理、化工固液分离场景中承担料浆的浓密澄清作业，通过重力沉降原理实现料浆中固体颗粒与液体的分离，提升底流料浆浓度，获取澄清的溢流液体，为后续过滤、输送工序提供适配的物料条件。设备整体采用立式圆柱槽体搭配锥底结构，槽体上部设置环形溢流堰，可均匀收集沉降后的澄清液体，避免局部流速过快扰动已沉降的物料层；槽顶设置跨梁式操作平台，既作为中心传动机构的安装承载基础，也可供运维人员开展日常巡检与设备调整作业。中心竖轴贯穿槽体中心，上部连接传动驱动单元，下部连接辐射式刮泥耙架，耙架上设置倾斜布置的刮泥板，可将锥底沉积的浓料逐步刮向中心底流排出口，防止物料板结堆积影响排料效率；进料管沿中心竖轴延伸至槽体中下部的料浆分配筒，进料时可将待处理料浆平稳导入槽内沉降区，避免进料冲击破坏沉降层的稳定状态。槽体外部采用支腿式支撑结构，可将整台设备的载荷均匀传递至安装基础，支腿高度适配底流排料阀的安装与操作空间，槽体侧壁预留的接口可根据工艺需求接入冲洗管路、料位检测元件，满足不同工况的使用需求。设计过程中重点考量了沉降区的有效容积与沉降路径长度，通过合理控制槽体直径与直段高度的比例，保证固体颗粒拥有足够的沉降时间，同时优化耙架的回转半径与刮泥板角度，在降低刮泥阻力的同时保证沉渣输送的顺畅性；锥底角度根据处理物料的安息角设置，可避免沉渣在锥壁滞留堆积，中心传动机构的扭矩预留足够余量，可适应沉渣层厚度波动带来的载荷变化，保障设备长期连续稳定运行。设备安装时需保证槽体的水平度与中心竖轴的垂直度，避免耙架运转时出现刮蹭槽壁的情况，外围操作平台需设置防护栏杆，满足现场作业的安全规范要求。
