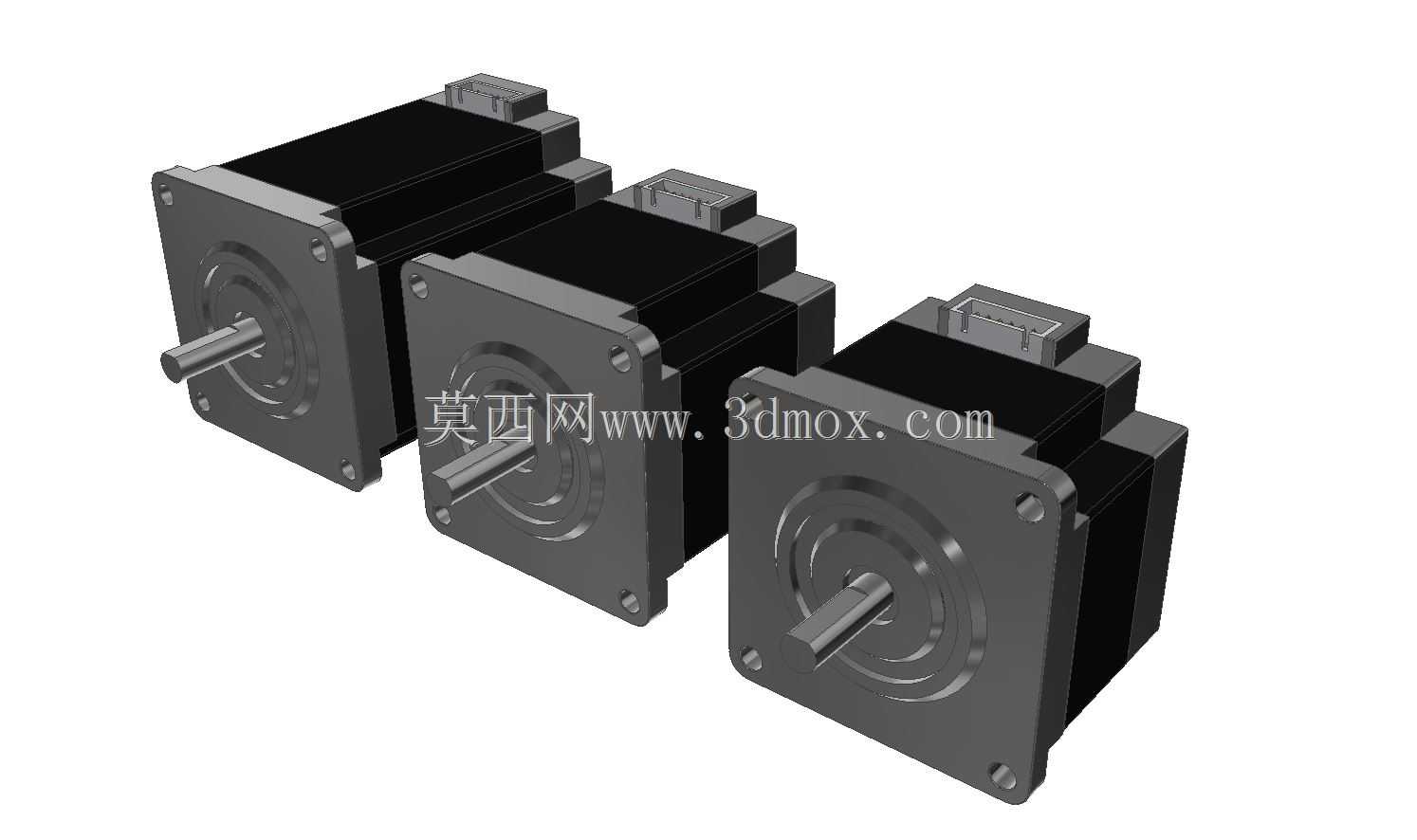

三款方形法兰步进电机结构设计方案

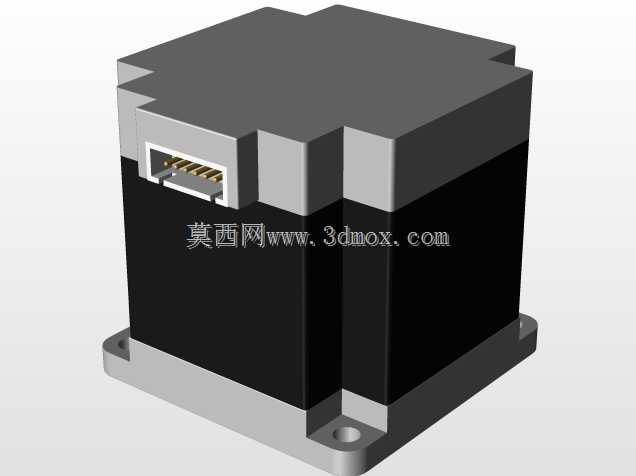

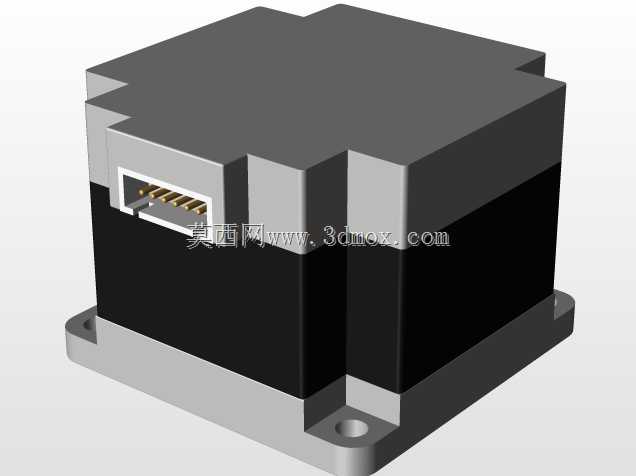

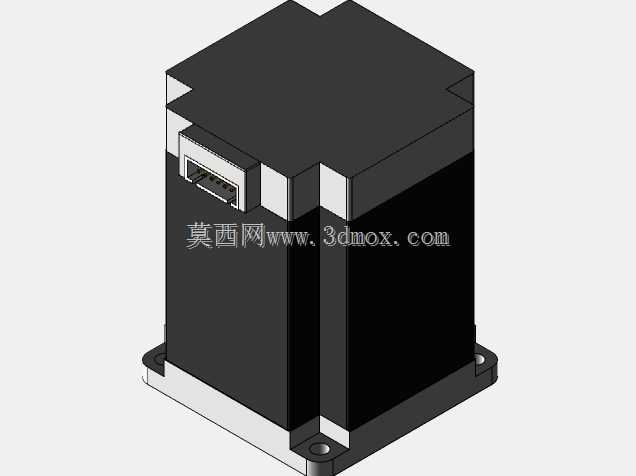

本次呈现的三款步进电机，是面向工业自动化传动场景开发的开环控制执行元件，作为无刷直流电机的细分品类，其核心运行逻辑是将整周旋转拆解为等幅步距角，无需额外位置反馈传感器即可实现精准的位置锁定与步进位移，在负载扭矩与运行转速匹配合理的应用场景下，可稳定完成点位控制任务，大幅降低控制系统的硬件成本与调试复杂度。从应用场景来看，该系列步进电机可广泛适配3D打印设备的送料与轴向传动机构、小型数控雕刻机的多轴进给单元、自动化生产线的物料分拣拨叉机构、智能包装设备的膜料牵引工位、工业机器人末端执行器的姿态调整模块，以及各类需要精准角度控制、低速大扭矩输出的非标自动化设备中，相较于伺服驱动方案，其成本优势明显，且开环控制逻辑简单，无需复杂的参数整定即可快速投入使用，非常适合对位置精度要求在步距角误差范围内的中低速传动场景。从功能特性来看，三款电机采用统一的方形法兰安装结构，前端盖预留标准安装孔位，可直接与市面通用的电机安装支架、减速机输入法兰、负载传动座完成适配，无需额外设计转接结构；输出轴采用标准D型切面设计，可与同步轮、联轴器、齿轮等传动零件实现无滑差连接，保证扭矩传递的可靠性；机身采用叠片式定子结构搭配高牌号永磁转子，有效降低运行过程中的铁损与涡流损耗，提升电机的连续运行扭矩与高速响应能力，后端预留的接线端口采用标准化引脚定义，可直接匹配通用步进驱动器完成接线，降低现场布线的出错概率。在设计思路上，三款电机采用同系列差异化尺寸规划，分别对应不同的扭矩输出等级与安装空间需求，在保证核心安装孔位、输出轴尺寸、接线逻辑通用互换的前提下，通过调整机身叠厚来适配不同负载的扭矩要求，用户可根据实际负载的转动惯量、运行转速、所需静态保持扭矩灵活选型，无需更改整机的安装结构设计，大幅缩短设备的开发迭代周期。从安装边界来看，三款电机的方形法兰外轮廓、安装孔中心距、输出轴伸出长度、轴径尺寸均遵循行业通用安装规范，安装时仅需保证法兰贴合面的平面度公差，锁紧安装螺丝时采用对角分次锁紧的方式即可避免端盖受力变形影响轴承运行精度；机身外径与周边结构件预留不小于5mm的散热间隙，即可保证电机长时间连续运行时的热量有效散出，避免因过热导致的扭矩衰减与寿命降低；输出轴与负载连接时需保证同轴度公差在允许范围内，避免额外径向力作用于输出轴导致轴承过早磨损，影响整机的运行稳定性与使用寿命。
