带中心调节轮精密绘图圆规结构设计

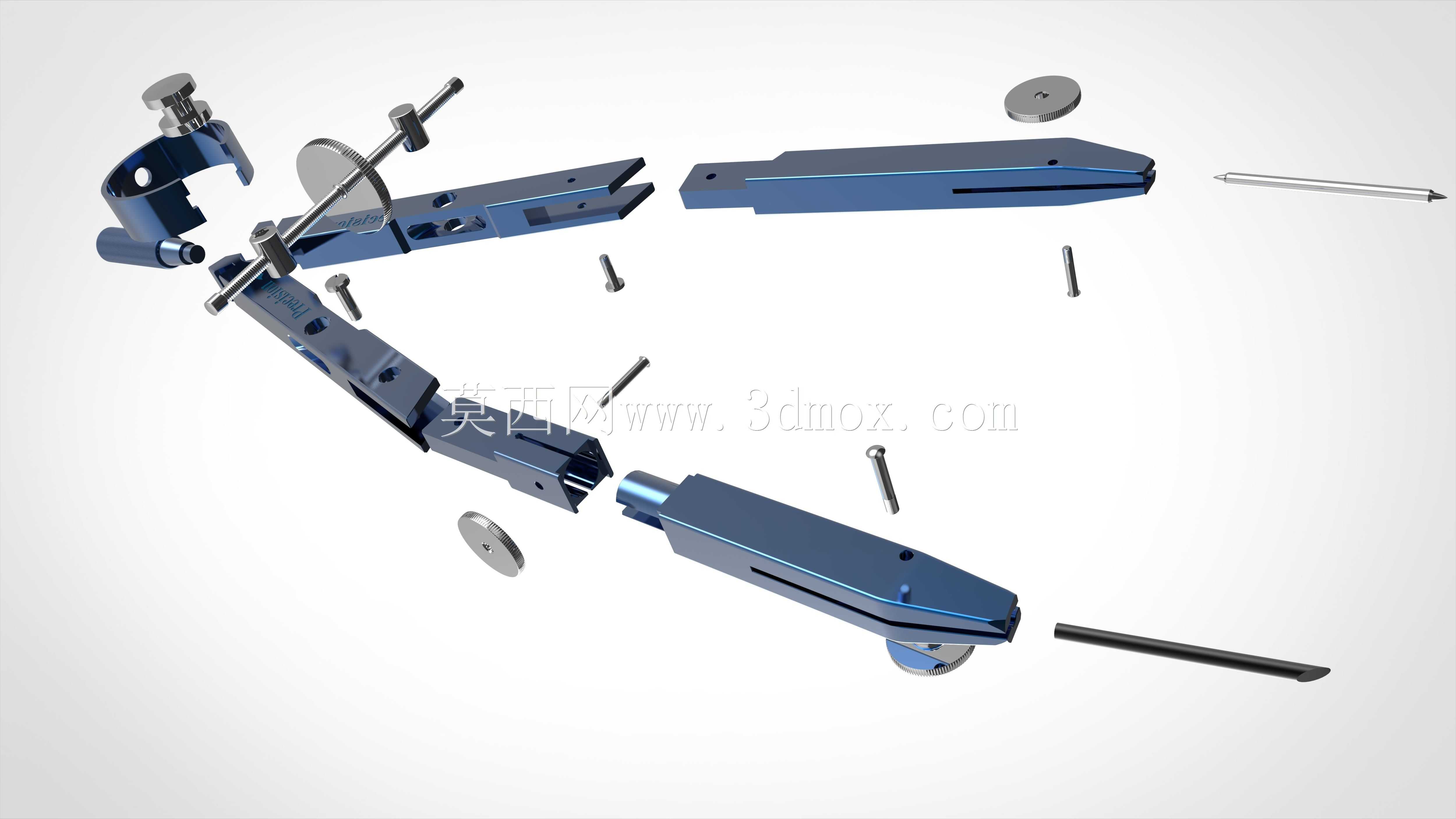

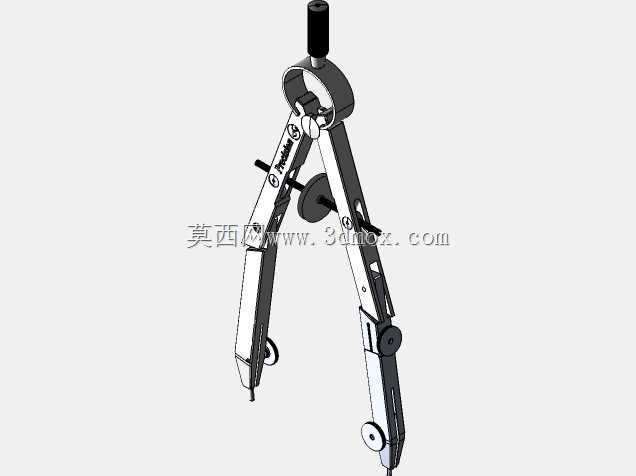

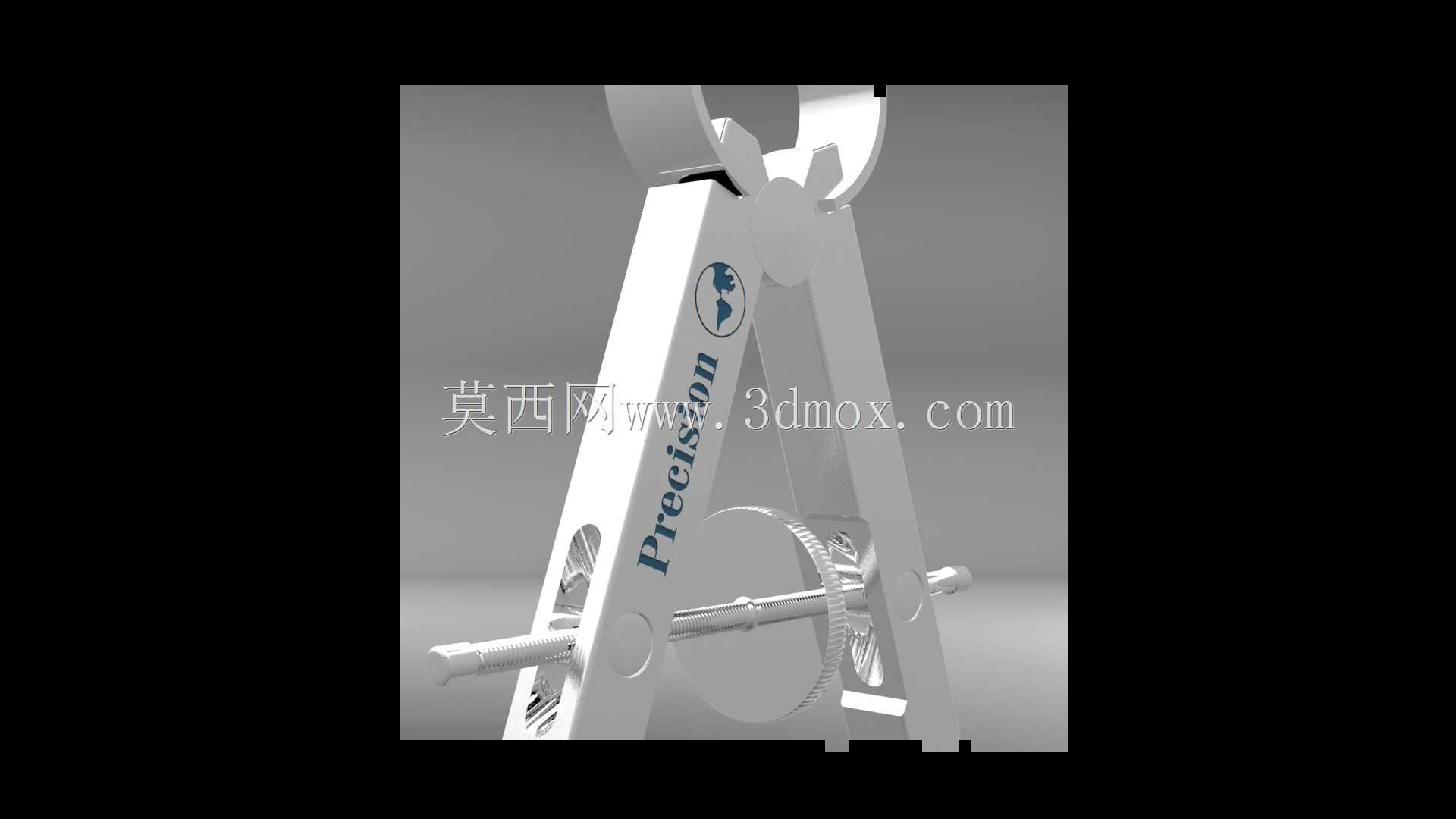

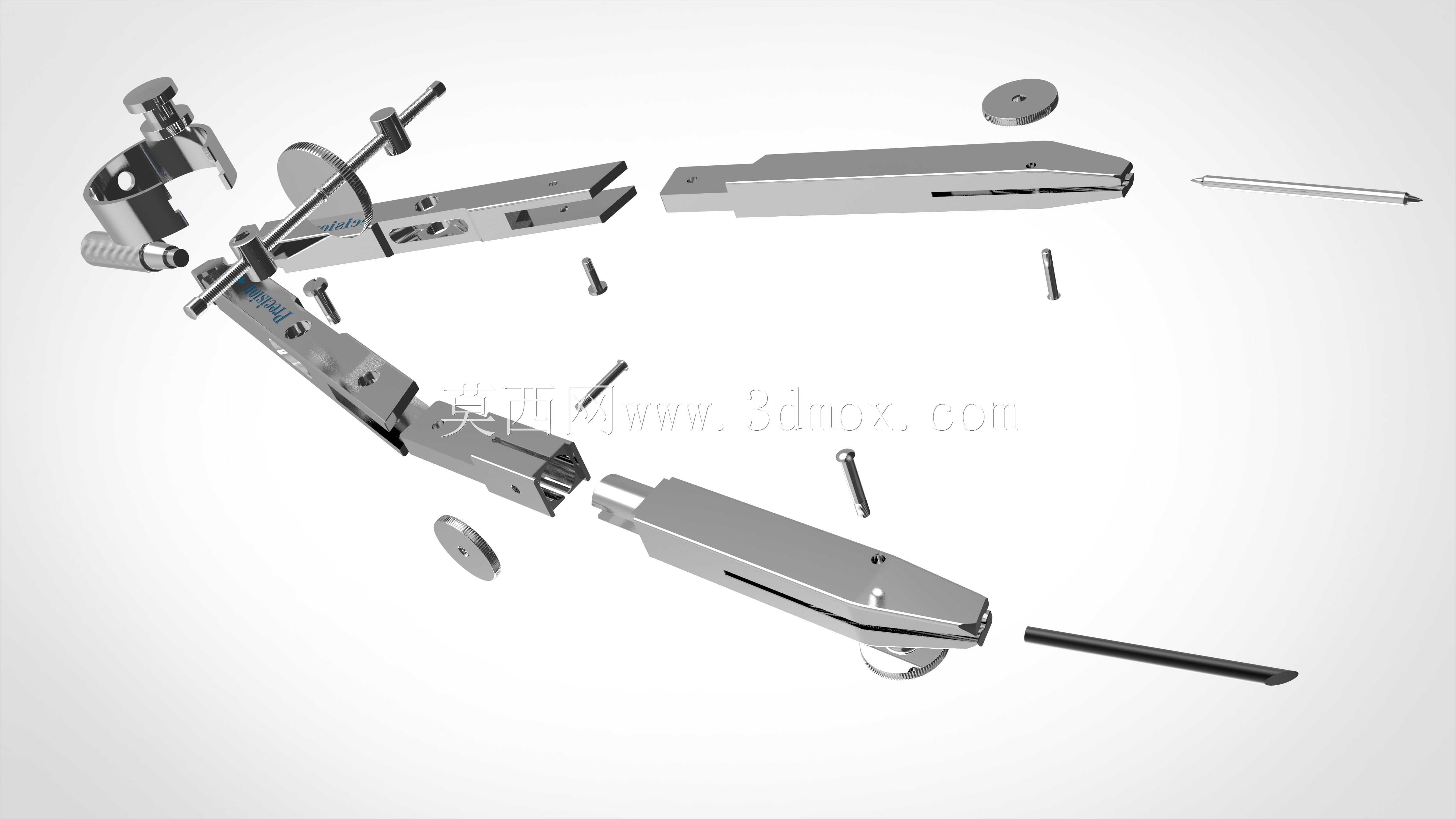

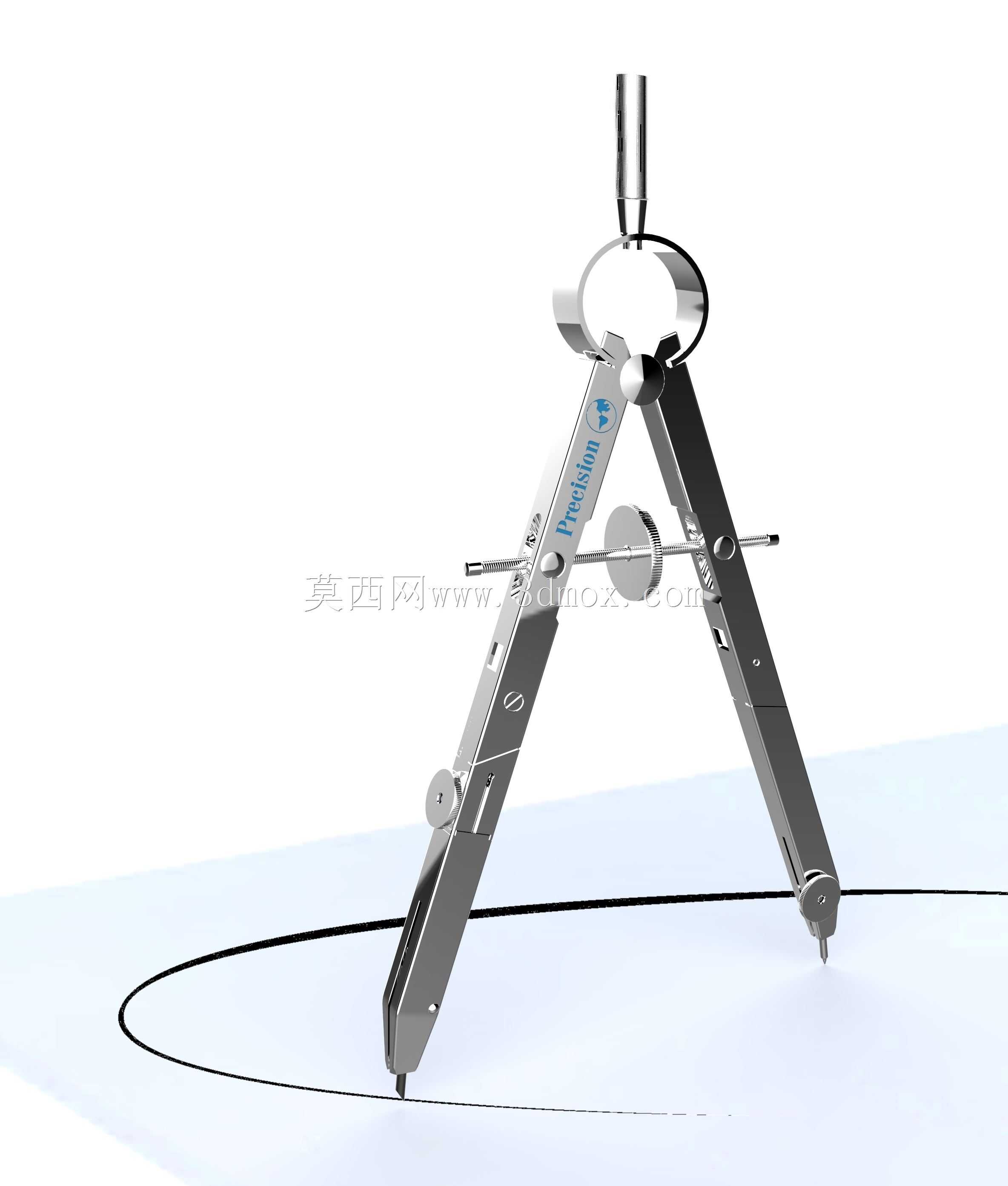

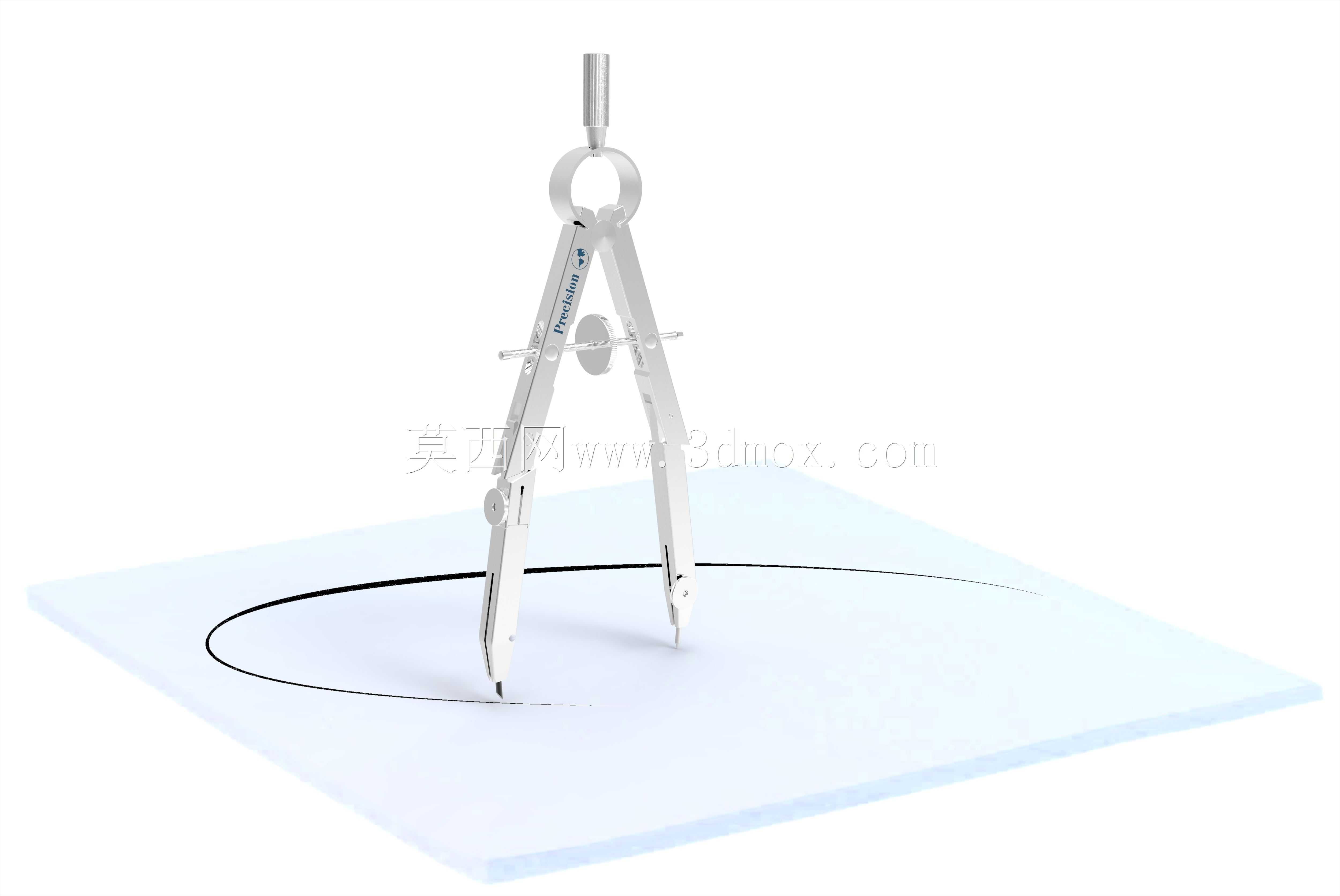

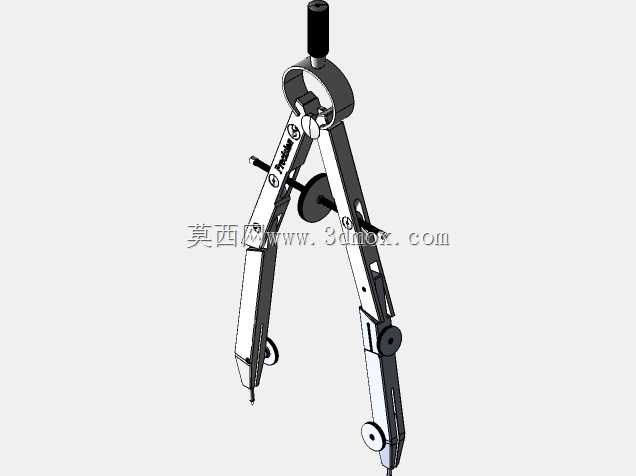

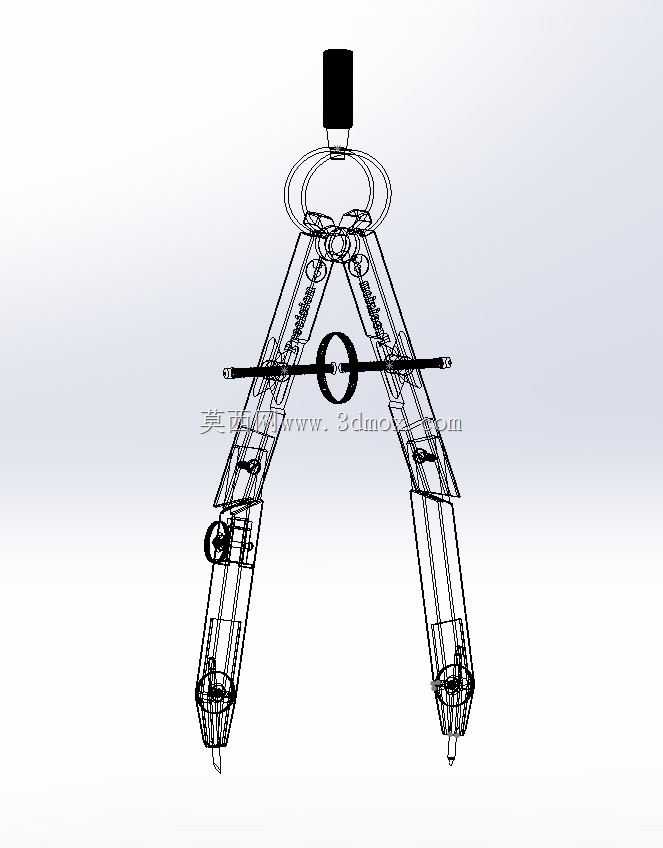

这款带中心调节轮的圆规是面向工程绘图、教学测绘、手工制图场景打造的精密手动绘图工具，核心用途是在纸面、绘图胶片、软质绘图板面上绘制标准圆形、圆弧，也可配合分规功能完成线段等分、尺寸量取、点位间距测绘等作业，广泛适配机械制图手工绘图环节、建筑方案手绘草稿、中小学几何教学实操、专业美术设计绘图等多类场景，是传统手工绘图体系中不可或缺的基础测绘工具。在功能特性设计上，这款圆规摒弃了传统简易圆规仅靠转轴摩擦力固定张角的结构，在两支规腿的中部设置了同轴联动的中心调节轮，调节轮两侧连接带精密螺纹的传动杆，转动调节轮时即可通过螺纹传动平稳带动两支规腿同步开合，既能实现绘图半径的无级微调，也能在调整到目标半径后通过螺纹副的自锁特性牢牢锁死张角，避免绘图过程中规腿移位导致圆弧变形、半径偏差，相比传统结构绘图精度提升明显，可稳定绘制半径从5mm到160mm区间的标准圆弧，满足绝大多数常规绘图作业的尺寸需求。圆规的整体外形采用对称式人字支撑结构，完全收拢时整体长度约160mm，最大开合状态下两支规腿的跨距不超过340mm，握持端设置了带防滑纹理的按压顶帽，绘图时可通过指尖按压顶帽固定圆心端位置，避免圆心针扎点移位；圆心端采用淬硬处理的细钢针，扎入深度可通过尾部的锁紧螺钉调节，既能保证在不同厚度的绘图介质上都能稳定固定圆心，也不会因扎入过深损坏绘图垫板；绘笔端设置了快换夹头，可兼容普通铅笔芯、绘图针管笔、鸭嘴笔等多种绘图笔头，适配不同线型的绘制需求。两支规腿采用轻量化高强度合金材质制作，表面做了哑光镀铬处理，既保证长期使用不生锈、耐磨损，也避免反光干扰绘图视线；规腿上还刻印了清晰的半径刻度线，粗调半径时可直接通过刻度快速定位到目标尺寸附近，再通过中心调节轮做精细微调，大幅提升绘图效率。在结构设计思路上，这款圆规充分平衡了操作便捷性与绘图精度，所有活动关节的阻尼都经过匹配调校，中心调节轮的转动阻尼适中，既不会因过松导致张角自行滑动，也不会因过紧导致微调费力；规腿与转轴的连接部位设置了耐磨衬套，长期反复开合也不会出现旷量，始终保持转动顺滑无卡顿，整体结构紧凑，收纳后可放入常规绘图笔袋中，便携性表现优异，能够满足不同场景下的手工绘图作业需求，为手工测绘、手绘制图作业提供稳定可靠的圆弧绘制支持。
