高精度游标卡尺工业测量三维建模

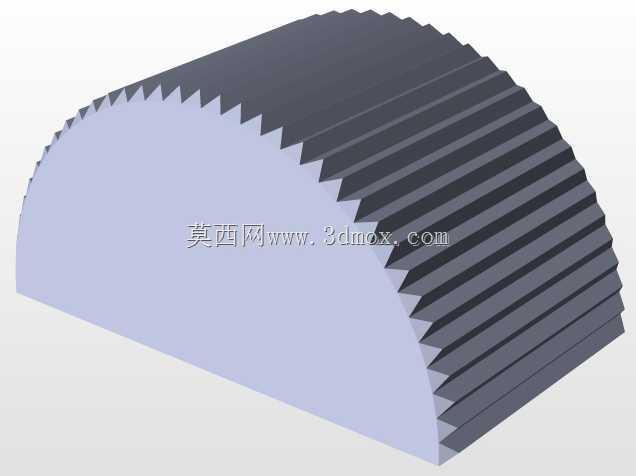

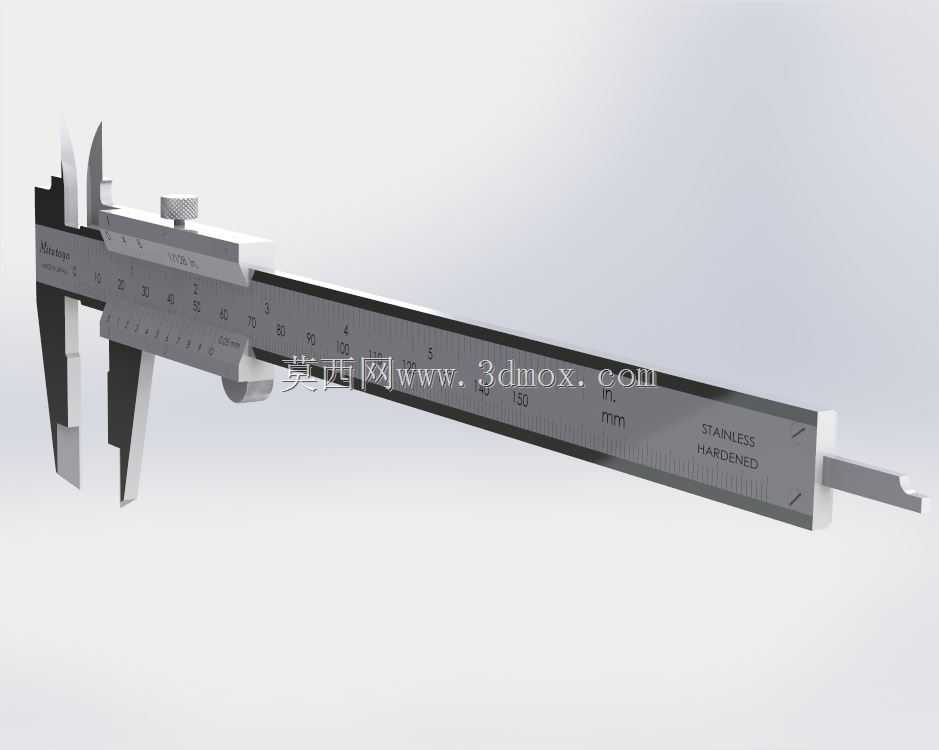

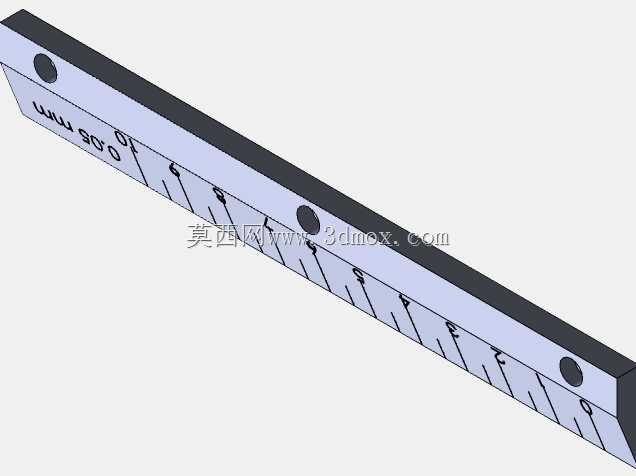

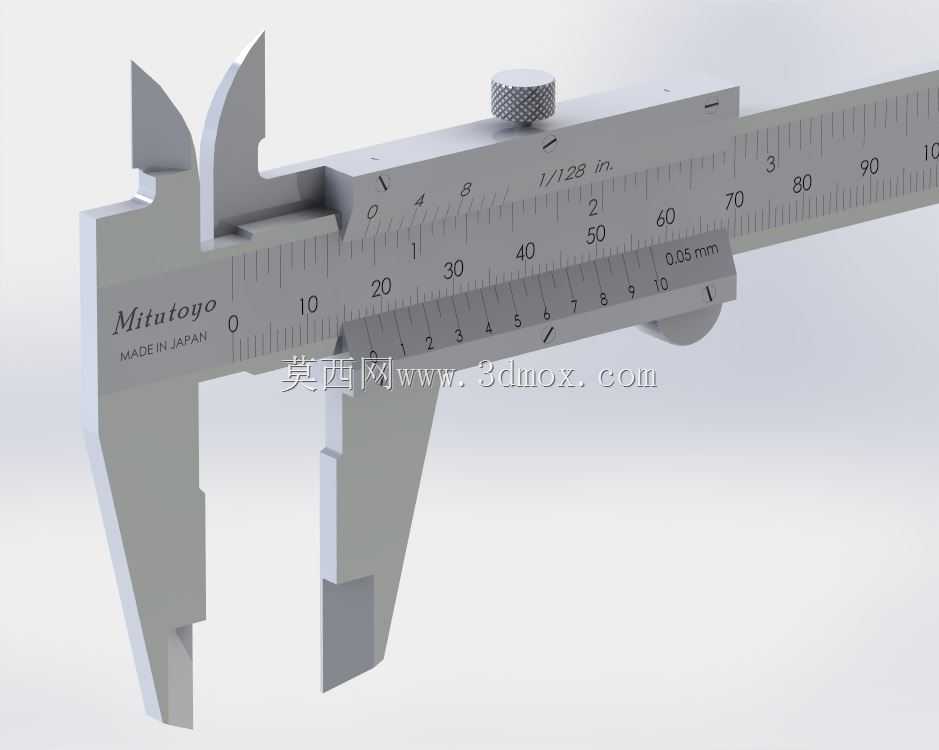

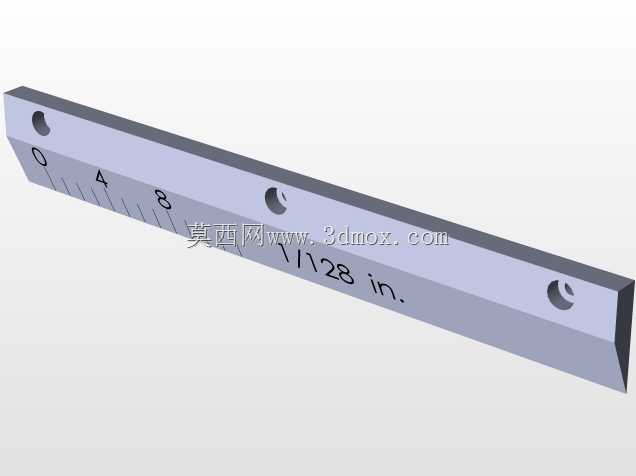

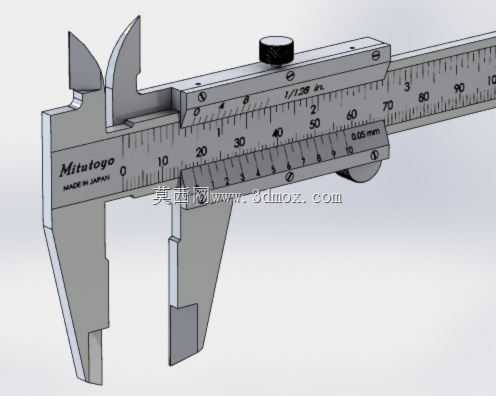

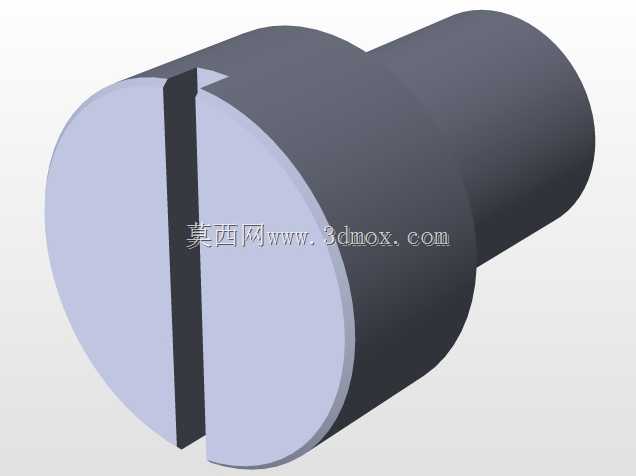

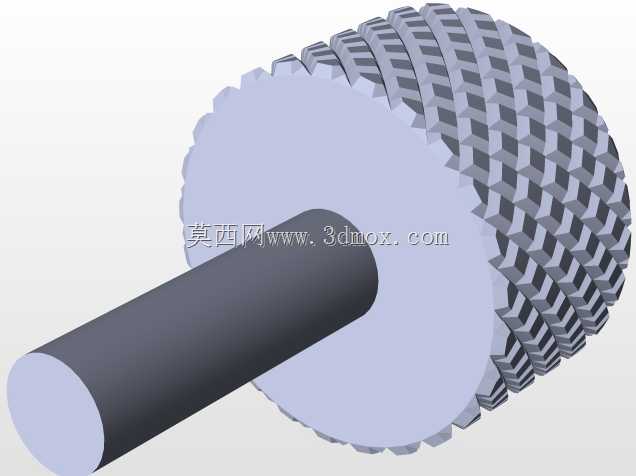

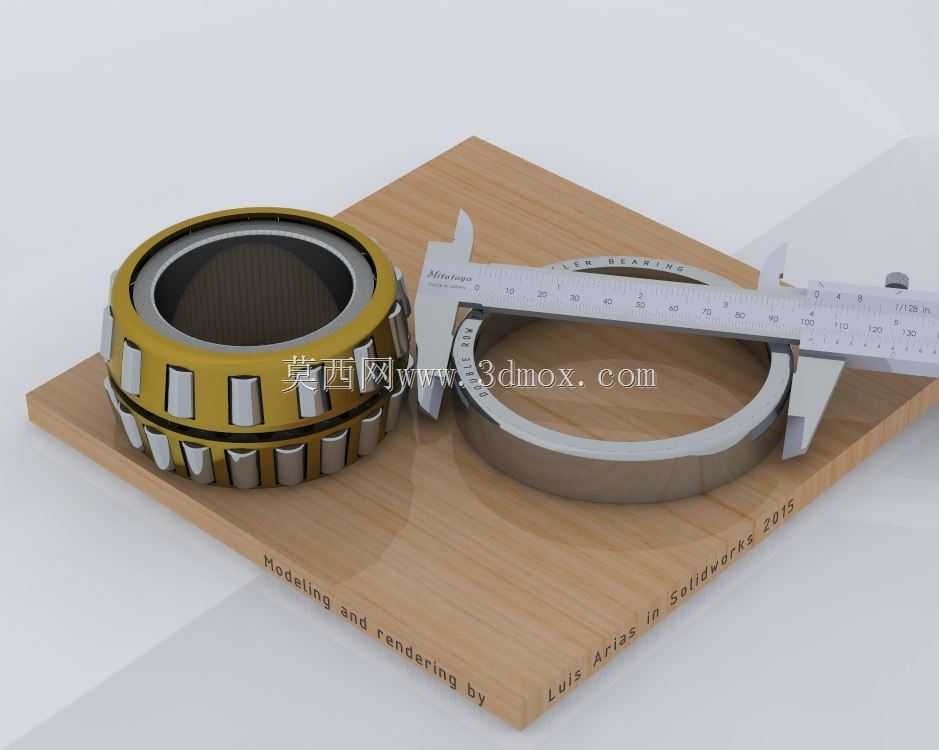

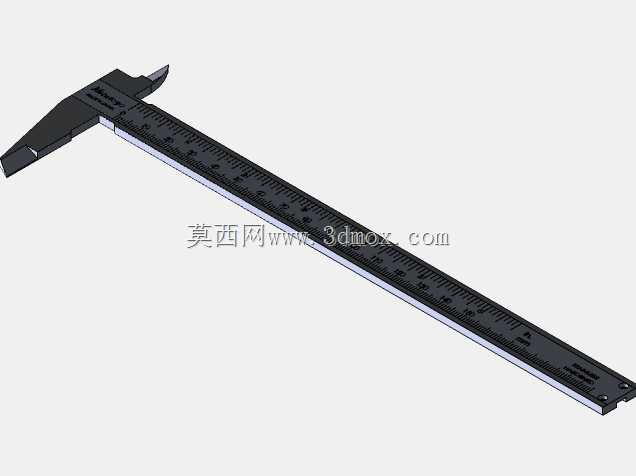

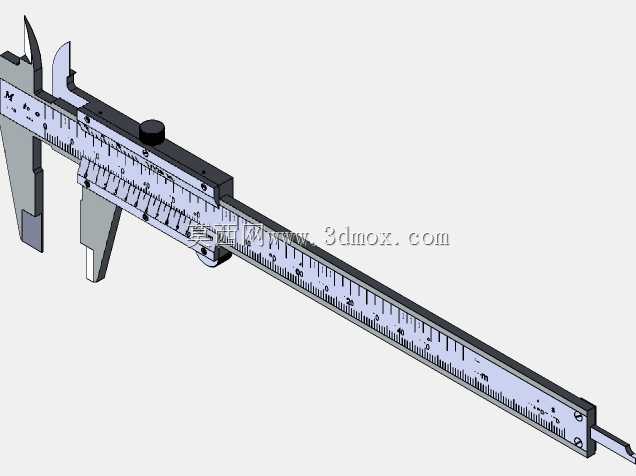

游标卡尺作为机械加工、五金制造、装配检修领域应用最广泛的接触式精密测量工具，是生产现场质量管控环节不可或缺的基础量具，可直接完成工件外径、内径、深度、台阶高度四类核心尺寸的快速检测，相比普通钢直尺测量精度可提升一个数量级，能够覆盖从毛坯粗加工到成品终检的多工序测量需求，在五金零件加工、轴承装配、模具修配、设备维保等场景中，是一线操作工人和质检人员随身配备的常用工具。本次建模的游标卡尺严格遵循机械式游标卡尺的真实结构逻辑进行还原，整体分为主尺、游标尺、内外测量爪、深度尺、锁紧装置五个核心功能模块，主尺尺身采用平直长条形结构设计，表面蚀刻有均匀的毫米级刻度标识，主尺上端的内测量爪用于测量工件内径、槽宽等内轮廓尺寸，下端的外测量爪用于测量工件外径、长度、厚度等外轮廓尺寸，尾部延伸的深度测杆可伸入盲孔、阶梯槽内部完成深度尺寸测量，游标尺可沿主尺导轨顺畅滑动，配合锁紧螺钉可在测量完成后固定尺身位置，方便操作人员读取测量数值，避免尺身移位造成读数误差。建模过程中充分还原了游标卡尺的人体工学设计细节，游标尺表面设置有防滑纹理，方便操作人员拇指推动尺身微调位置，测量爪的测量端面做了平齐度的细节还原，保证虚拟状态下也能体现量具贴合被测工件表面的测量逻辑，整体外形尺寸参照常用的150mm量程游标卡尺进行比例还原，主尺总长度控制在230mm左右，外测量爪最大开合距离对应150mm量程范围，深度测杆伸出最大长度与量程保持一致，安装与使用边界完全匹配真实车间内的操作场景，既可以用于机械专业教学演示中的量具结构拆解展示，也可用于工业生产场景的三维工艺动画制作、虚拟装配仿真中的测量环节模拟，帮助使用者直观理解游标卡尺的结构组成与测量原理，还原真实生产环节中尺寸检测的操作流程。
