重载液压垂直物料升降输送设备结构

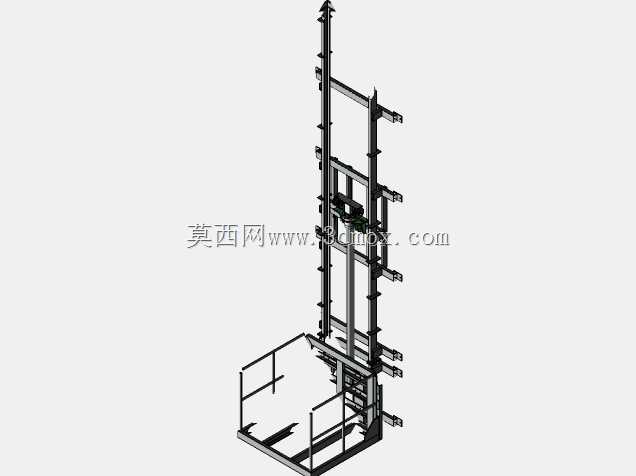

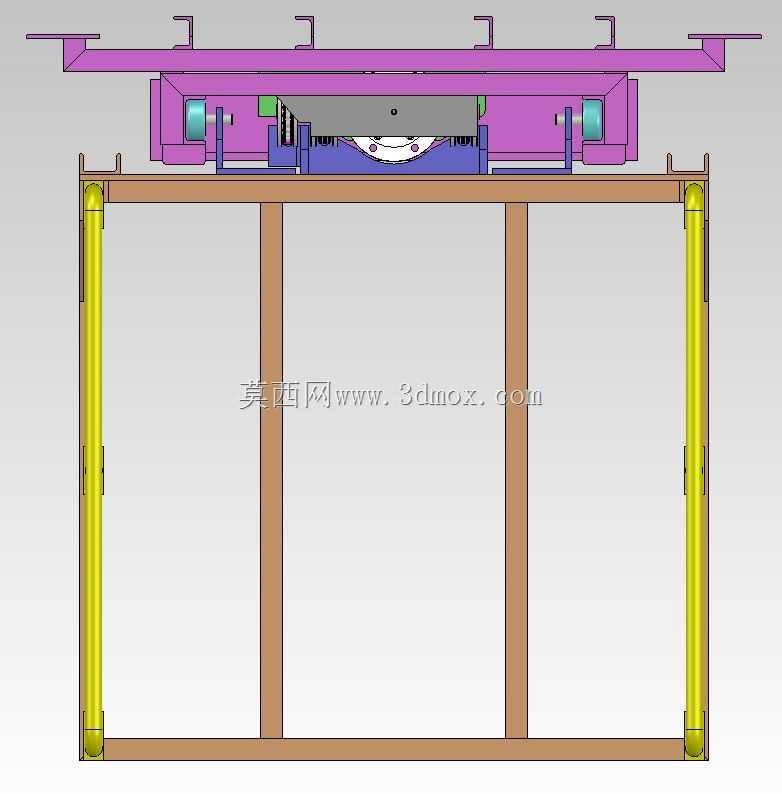

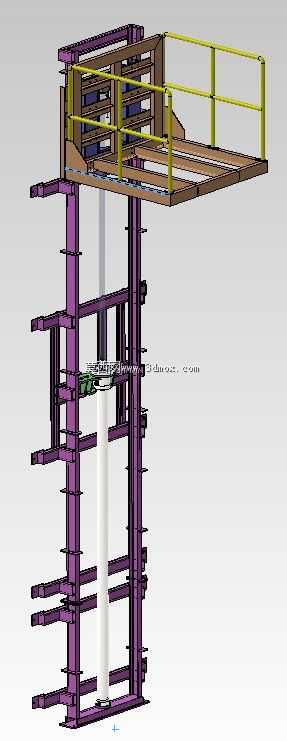

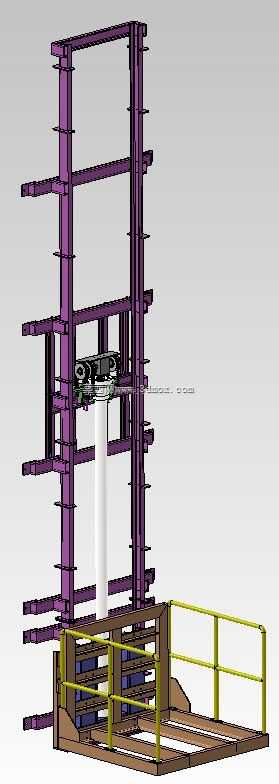

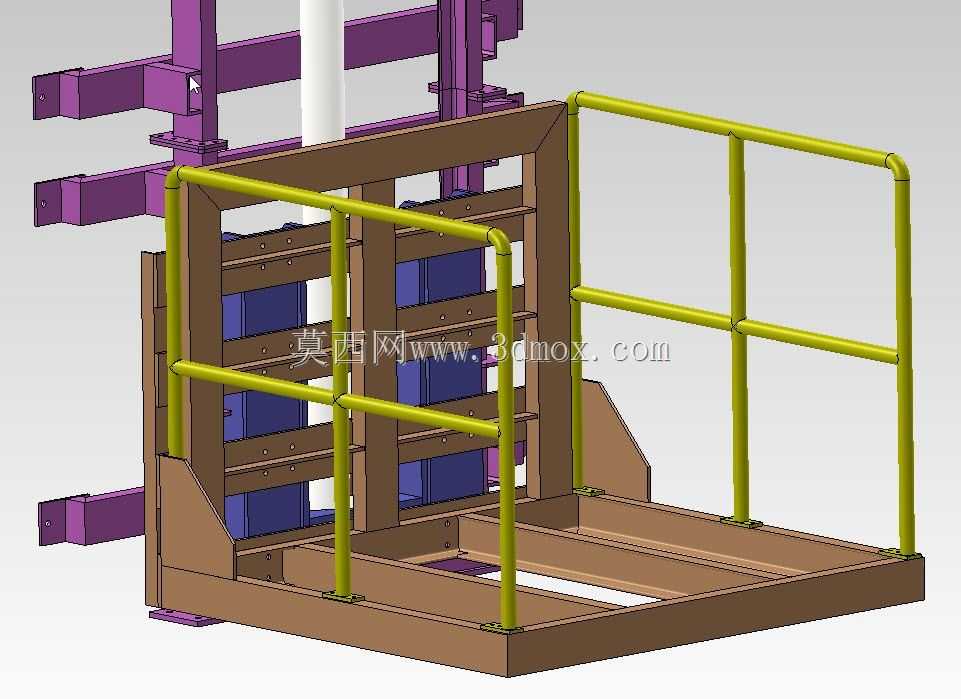

这款液压驱动的垂直升降设备，主要面向多层工业厂房、立体仓储库区、生产流水线跨层接驳等场景设计，可解决生产环节中不同高度作业面之间的重载物料转运难题，替代传统人工搬运或简易吊装作业的低效模式，适配生产车间内原材料上线、成品跨层转运、仓储库区高位堆垛补料等多种作业需求，也可配套自动化生产线完成工序间的工件高度切换，减少物料周转过程中的人力投入与安全隐患。设备核心采用液压驱动的升降结构，依托刚性立柱框架作为承载主体，搭配多组导向导轨保证升降过程的运行稳定性，底部设置带防护护栏的承载平台，可容纳标准料箱、工装托盘或是小型加工工件，额定承载重量可达1250kg，最大提升高度为6100mm，能够覆盖常规多层厂房的层高输送需求。在设计思路上，这款设备优先考虑重载工况下的结构刚性与运行安全性，整体采用框架式立柱结构，多组横向连接梁强化立柱整体抗扭性能，导向组件沿立柱全长布置，避免升降平台在负载状态下出现偏摆、卡顿问题；驱动单元集成在立柱下部区域，既方便日常维护检修，也能降低设备整体重心，提升安装后的结构稳定性。平台周边设置的防护护栏可防止物料在升降过程中滑落，平台进出侧预留无障碍开口，方便物料的装卸作业，多组外置的安装支架可根据现场安装条件，将设备整体固定在建筑墙体或是配套钢结构支架上，适配不同场地的安装边界要求。设备整体采用立式窄体布局，横向占用空间较小，不需要开挖较深的地坑即可完成安装，对于现有厂房的改造升级场景十分友好，不需要对原有车间地面做大规模改动即可快速投用；液压驱动的运行模式相比钢丝绳卷扬式升降结构，具备更平稳的启停特性，重载状态下的升降速度均匀可控，同时配套的液压锁止结构可在任意高度位置实现平台锁定，避免管路失压导致的平台下坠风险，保障作业过程的人员与物料安全。在实际应用中，这款设备可根据现场作业需求，在不同高度位置设置停靠点位，配合光电感应元件实现自动平层，可接入车间自动化生产物流系统，实现物料输送的全流程自动化管控，减少人工操作的干预环节，提升整体生产物流的周转效率。
