卧式旋转水筛固液分离设备结构

　　该卧式旋转水筛主要面向湿法筛分、浆料除杂和固液分离工况，常见于食品加工、化工浆料处理、废水预处理、矿物细颗粒分级等场景。设备通过低速旋转筒体带动物料在筛网内侧翻滚、推移，使液相和细小颗粒透过筛网，而纤维、粗颗粒或杂质被截留在筒内并沿轴向排出，从而完成连续过滤与分级。

　　整体结构采用卧式圆筒布置，核心部分为带筛网的转筒、端盖、支承机架、驱动单元和进出料接口。转筒外部可见分段压紧结构，筛网通过周向和轴向压块固定，便于在磨损后拆换；筒体两端采用法兰端盖封闭，端盖上布置密集螺栓，保证承压和密封边界。进料或冲洗接口通过弯管与端盖连接，接口端部设置法兰盘，可与现场管道直接对接；下部设置两个带法兰的收集口，用于筛下液相排出或设备排空，管路对接位置留有足够扳手空间。

　　驱动端布置在筒体一侧，由电机经减速机构带动转筒旋转。低速大扭矩的传动方式适合湿料负载波动，也能降低筛网因瞬时冲击造成的破损风险。传动轴与筒体之间设置过渡连接段，电机、减速机和轴承支撑集中在同一侧，方便维护时拆解传动链。机架采用型钢焊接框架，四条支腿形成稳定支撑，底部地脚板开设安装孔，可固定在混凝土基础或钢平台上；支腿之间设置横向连接，增强筒体满载时的抗扭能力。

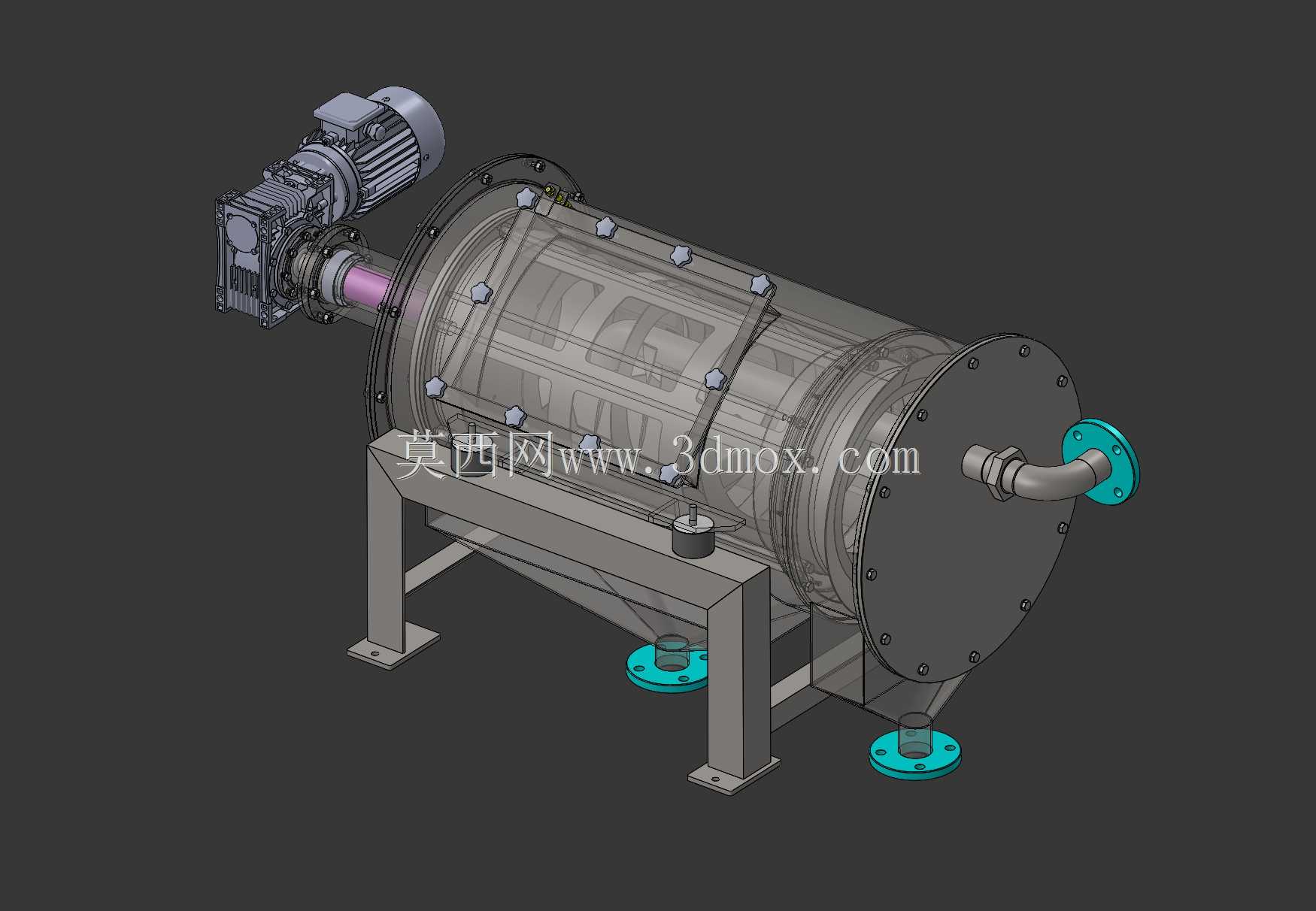

　　从建模思路看，筒体按实际装配关系拆分为外筒框架、筛网、压条、端盖、管接口和支座等部分，能够清楚表达密封、固定和拆装路径。筛网区域采用透明可视表达时，可观察内部物料推进空间和挡板位置，便于检查物料是否存在短路、堆积或反冲死角。端盖法兰、管法兰和底部排出口均按独立零件建模，适合后续工程图中统计螺栓规格、密封面尺寸和接管方位。

　　安装边界方面，设备长度主要由筒体、驱动组件和端部弯管决定，宽度由机架支腿跨距确定，高度方向需预留电机检修、端盖开启和底部管路连接空间。现场布置时，应保证驱动侧有抽出减速机和维护联轴器的空间，筒体侧向保留筛网压条拆装位置，下部排料法兰下方需设置收集槽或管道坡度。设备基础不仅要承受静载，还应考虑旋转物料带来的交变载荷，地脚螺栓位置需与机架底板孔位一致。

　　结构设计上，卧式布置使物料在筒内形成稳定料层，喷淋或进料方向与筒体旋转配合后，可提高筛面利用率；筛网孔径根据目标颗粒尺寸选择，细筛工况应重点控制筒体刚度和压网均匀性，避免局部鼓胀导致密封失效。该模型对筛分设备选型、管路接口校核、机架基础设计以及装配干涉检查具有直接参考价值。
