850升锥底带管路支架工业压力罐

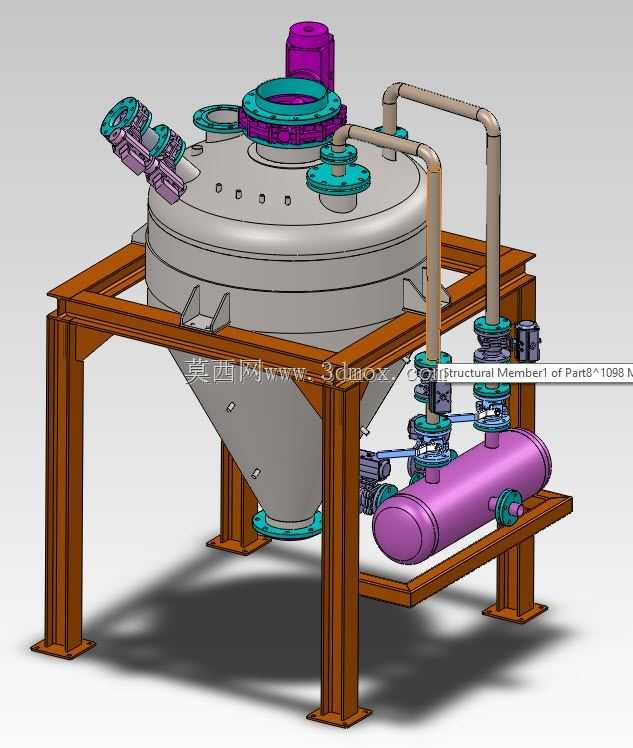

这款850升容积的锥底压力罐，主要应用于粉体物料气力输送、化工介质稳压存储、粮油加工油料暂存、环保行业药剂承压投加等工业场景，可在带压工况下完成物料的存储、均匀出料与管路分配作业，适配正压输送、脉冲出料、稳压缓存等多种工艺需求，能有效避免物料架桥、出料残留等常见罐体作业问题。设备整体采用上圆下锥的罐体结构设计，锥底角度经过物料安息角测算优化，可保障粉状、小颗粒状介质依靠自重配合气压实现完全排空，无残料堆积死角；罐体顶部设置多组法兰接口，分别适配驱动装置安装、进料接入、排气泄压、压力检测等不同功能需求，侧部引出的两组工艺管路沿支架立柱排布，连接至罐体下部的卧式汇流腔，可实现进气、出料、反吹清堵等多通路的介质输送，管路上配套的阀组可独立控制各通路通断，满足不同工艺阶段的操作需求。罐体外部采用型钢焊接的一体式支撑框架，框架立柱采用H型钢材质，底部设置方形安装脚板，可直接通过膨胀螺栓与混凝土地面固定，安装时需预留罐体周边不小于600mm的操作检修空间，顶部驱动装置上方需预留不小于800mm的拆装维护空间，罐体总高度适配常规工业厂房层高要求，无需额外做厂房结构改造。设计过程中，罐体壁厚根据额定工作压力做了等强度补强，各法兰接口的密封面采用凸面密封结构，可保障带压工况下的密封可靠性，避免介质泄漏；下部汇流腔的布局充分考虑了管路操作的便捷性，阀组操作高度适配人体站立操作的舒适区间，无需登高即可完成常规阀门启闭操作；支架与罐体之间采用焊接支座连接，支座处做了应力分散处理，避免长期承压使用过程中罐体局部应力集中导致的变形开裂问题。罐体表面的各连接部件均做了模块化设计，可根据实际工艺需求灵活增减接口数量、调整管路走向，适配不同工况的个性化安装需求，整体结构兼顾承压稳定性、操作便捷性与维护便利性，可长期在连续生产的工业场景下稳定运行。
