方形插片式铝制散热基座结构设计

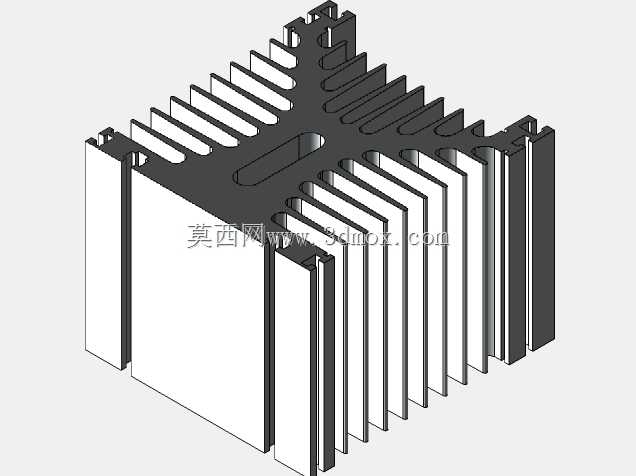

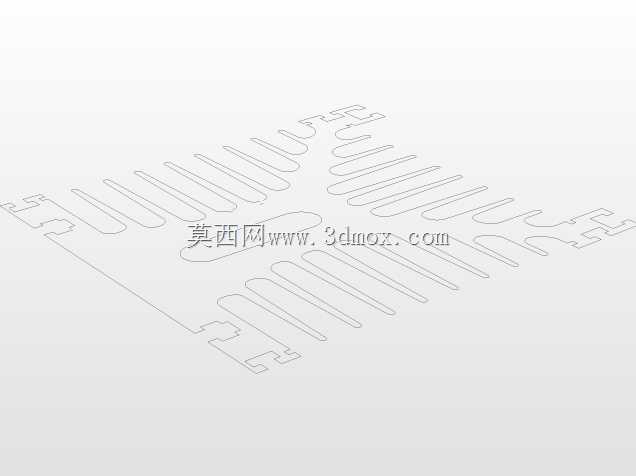

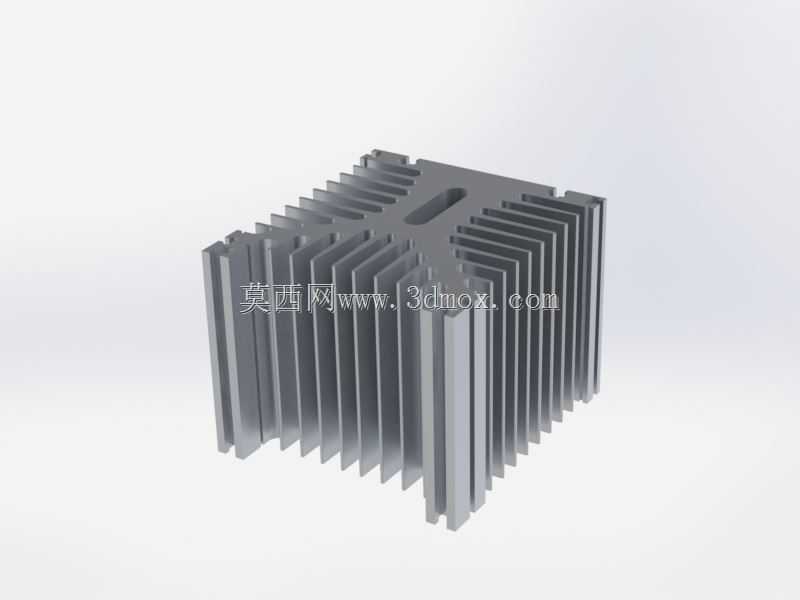

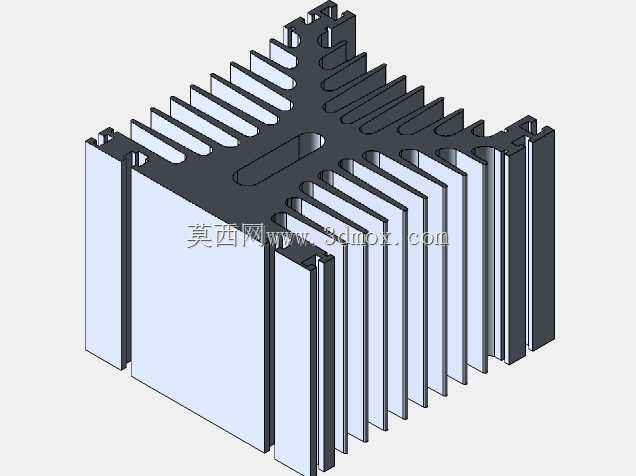

这款方形插片式铝制散热结构，主要面向中小功率电子器件、功率模块、工控板卡的被动散热场景，在无强制风冷的密闭工控机箱、户外小型通讯终端、低功耗电源模块等场景中，可通过自身结构完成热量的传导与发散，避免核心器件因积热出现性能衰减、寿命缩短的问题。整体结构采用一体挤压成型的铝制基座搭配等间距排布的直立鳍片设计，基座中心预留长条形安装避让槽，可适配不同规格的功率器件安装固定，安装时仅需在基座底面涂抹导热硅脂，将发热器件与基座平面紧密贴合，即可通过热传导将器件工作产生的热量快速传递到整片基座，再通过密集鳍片增大与空气的接触面积，依靠自然空气对流完成热量交换。设计过程中重点考量了散热效率与安装空间的平衡，鳍片采用等厚直立结构，相邻鳍片间预留均匀的空气流道，既避免鳍片过密导致空气流通阻力增大、对流散热效率下降，也防止鳍片间距过大造成整体散热面积不足；基座部分保留足够的厚度，保证热量在基座平面内快速均温，避免局部热量集中无法扩散。外形采用规整的方形结构，安装边界清晰，可直接通过中心槽位搭配压片或螺丝完成固定，无需额外定制复杂安装支架，适配多数标准PCB板的安装孔位布局，鳍片高度经过优化，在保证足够散热面积的同时控制整体高度，不会占用过多机箱内部垂直空间，适配紧凑型设备的内部堆叠需求。结构表面采用阳极氧化处理，既提升铝件的抗腐蚀能力，也可增强表面热辐射能力，进一步提升被动散热的效率，在持续工作状态下可将核心器件的温升控制在合理区间，满足多数工业级电子设备的长期稳定运行散热需求，无需额外加装风扇即可适配低噪音、高可靠性要求的应用场景。
