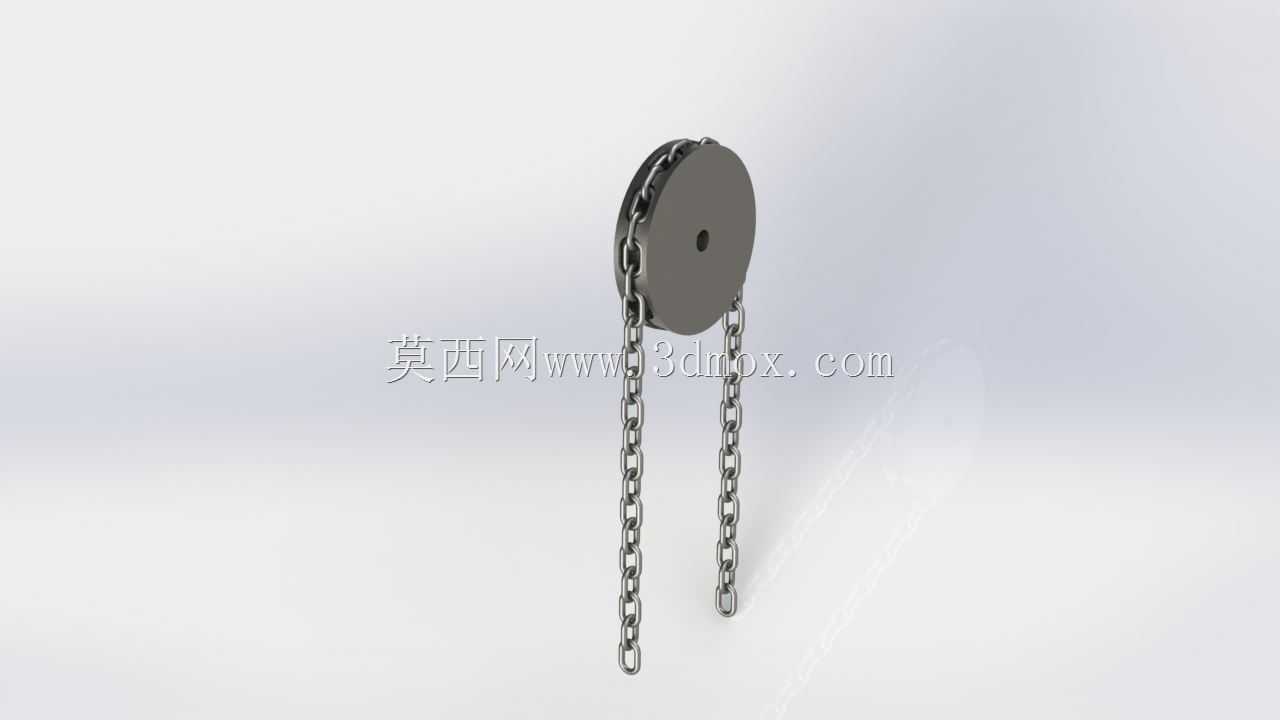

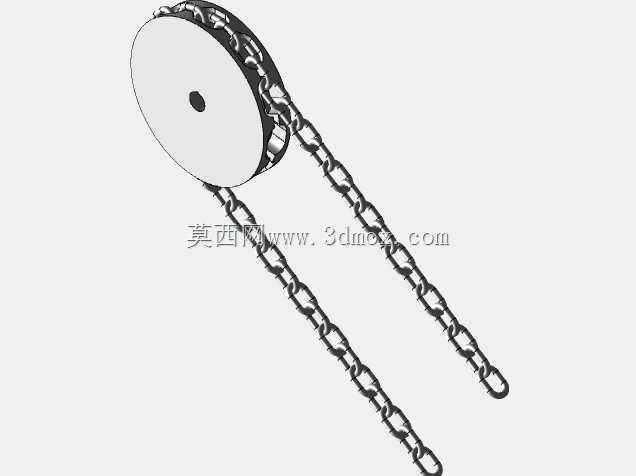

DIN5685标准带链条滑轮组结构设计

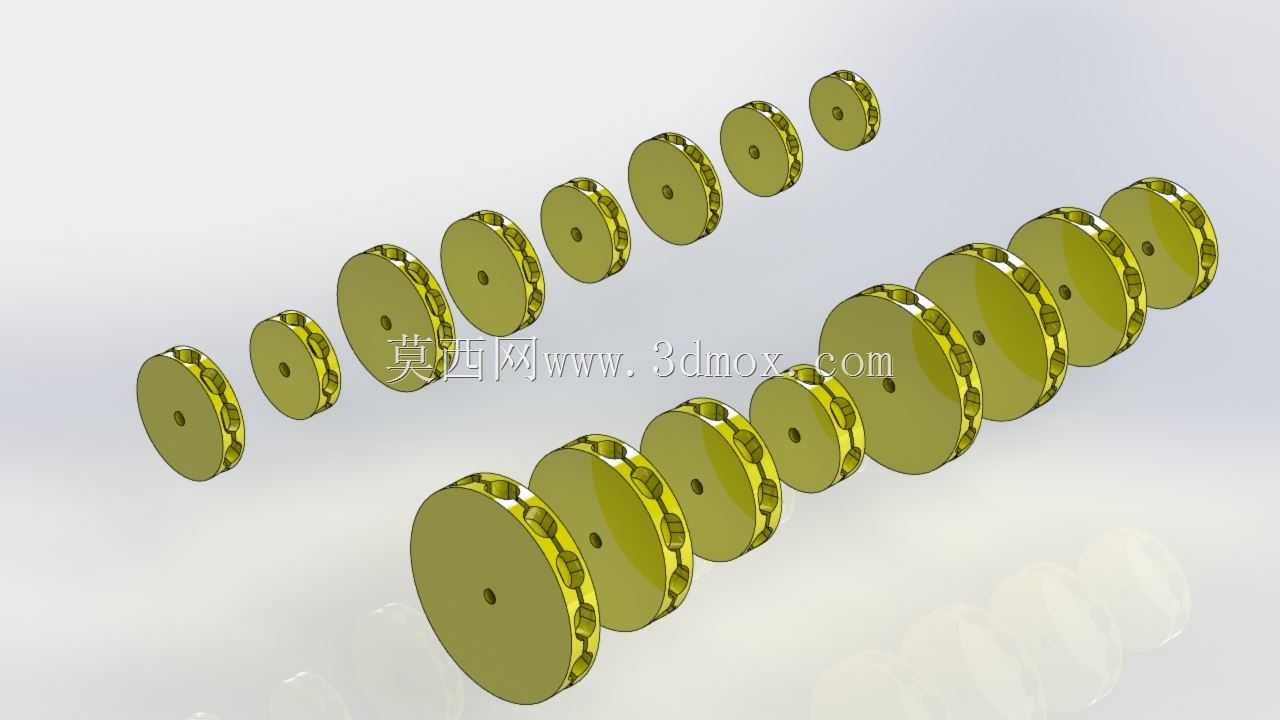

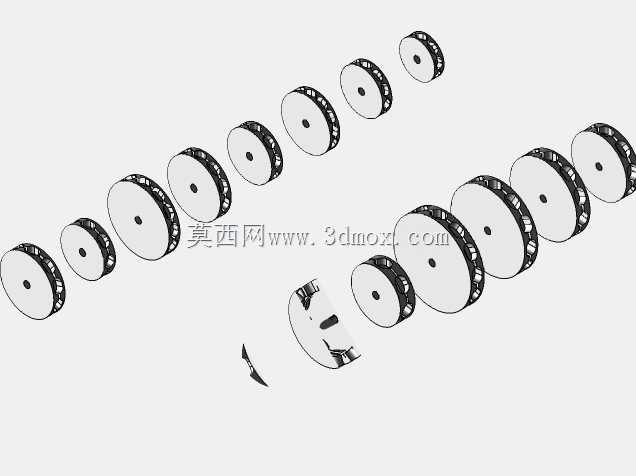

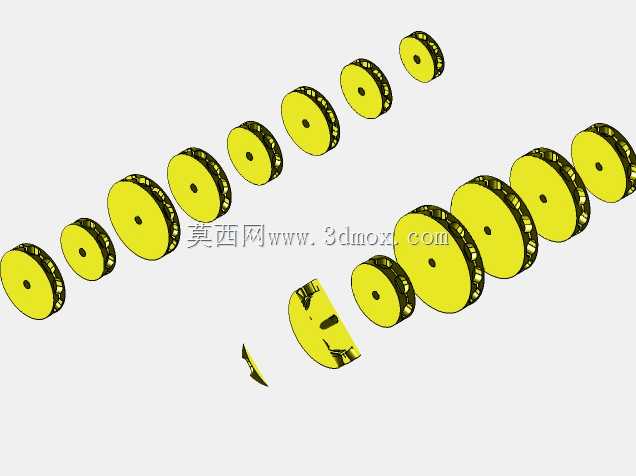

在轻小型起重设备、链式输送系统、手动牵引机构的设计选型过程中，匹配对应标准的链轮滑轮组件是保障传动平稳性、降低链条磨损速率的核心环节，这套遵循DIN5685标准设计的带链条滑轮，正是针对这类场景做的全系列规格参数化建模成果。不同于市面上单一规格的链轮模型，这套组件覆盖了常用的多档节距适配尺寸，从手动葫芦用的小载荷滑轮到轻型输送线用的大直径传动轮，每一个规格的齿形都严格对应DIN5685中规定的链条啮合轮廓，齿槽的圆弧半径、齿顶倒角角度、齿根过渡圆角都经过啮合轨迹校核，能避免链条在进出啮合位置时出现卡滞、跳齿的问题，哪怕是频繁正反转的工况下，也能保证链节与轮齿的顺畅贴合。

从实际安装边界来看，每个规格的滑轮都预留了标准的中心安装孔位，孔的公差带按照常用的间隙配合要求设计，既可以直接穿装销轴做定滑轮使用，也可以通过键槽连接传动轴作为主动链轮使用，轮体的厚度尺寸严格匹配对应规格链条的内节宽度，不会出现轮体过宽导致链条横向窜动、或是轮体过窄磨到链片的问题。轮缘部分做了凸起的挡边设计，能在链条出现小幅横向偏移时起到导向限位作用，避免链条从轮槽中脱出，这一点在户外使用的手动牵引设备、有小幅振动的输送线场景下尤为实用，很多现场故障都是因为滑轮没有挡边，链条受侧向力脱落造成停机。

设计过程中没有做多余的工艺冗余结构，轮体的辐板部分按照等强度原则做了厚度优化，在保证轮齿强度、满足额定载荷下轮体变形量要求的前提下，尽可能降低了转动惯量，手动操作的机构使用时不会有明显的沉重感，电机驱动的场景下也能减少启停阶段的惯性冲击。所有规格的模型都保留了统一的装配基准，在做整线设计的时候，可以直接根据传动比、中心距要求快速选型调用，不需要重新调整齿形的啮合关系，能大幅缩短链式传动机构的设计周期。

从应用场景的适配性来说，这套滑轮既可以用在车间的轻型悬挂输送线上，作为承载吊具的行走轮配合环链使用，也可以用在手动葫芦、拉紧器这类手动起重工具里作为导向轮，甚至在一些农业机械的小型链式传动机构、舞台吊装的手动牵引机构中都能直接适配。不同于定制化的非标链轮，严格遵循DIN标准的齿形设计意味着可以直接和市面上符合同标准的成品链条匹配，不需要额外定制专用链条，后期维护更换配件的成本更低，互换性更强。建模时特意还原了轮齿表面的加工倒角细节，齿侧的倒角能引导链节滚子顺利滑入齿槽，哪怕安装时存在小幅的同轴度误差，也能通过倒角的导向作用完成顺畅啮合，降低了现场安装的调试精度要求，对一线装配人员更友好。
