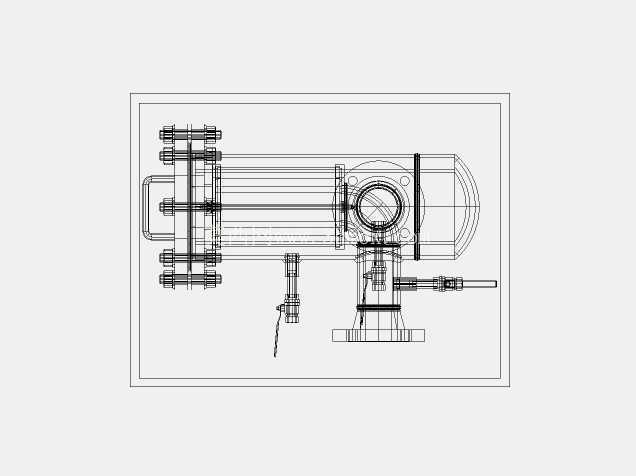

天然气EQA系列精密气压调节装置

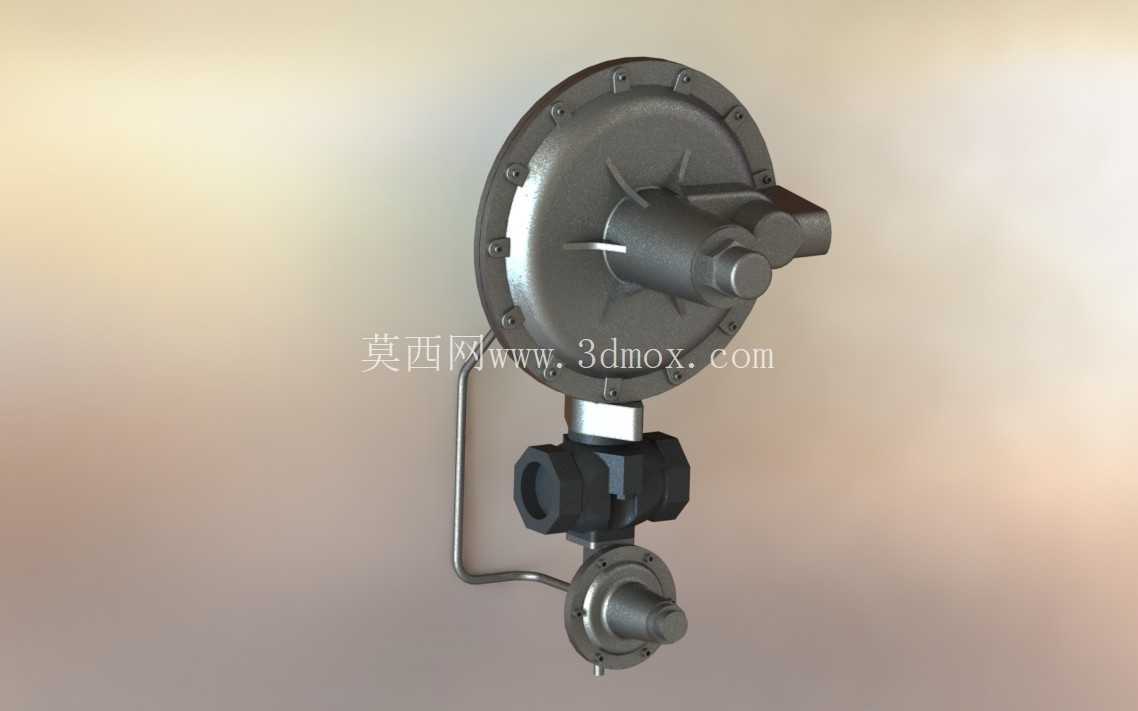

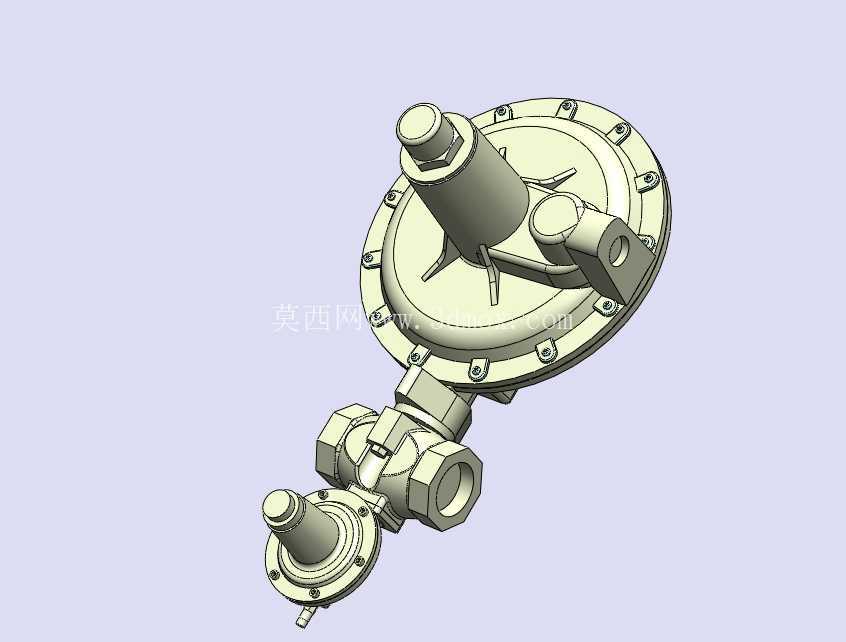

　　在城镇燃气管网配送、工业燃气加热系统、商用燃气灶具组、分布式能源调压站这类场景里，入口压力波动、下游负载动态变化是常态，这款EQA系列的气压调节装置，核心作用就是把上游波动的燃气压力稳定在下游设备允许的工作区间，避免压力过高冲坏燃烧器喷嘴、密封件，或是压力不足导致燃烧不充分、热效率不达标的问题。从结构设计来看，装置采用主调压器加指挥器的两级调压逻辑，上部大直径膜腔是主调压敏感单元，膜片下方连通下游出气侧，上方设置弹簧预紧力调节结构，顶部的调节螺杆可以通过改变弹簧压缩量，设定目标输出压力值；侧置的小型指挥器单元负责感知出口压力的微小波动，提前放大压力信号驱动主阀瓣动作，相比直接作用式减压阀，这种结构的调压精度更高，出口压力偏差可以控制在更小范围内，应对大流量负载跳变时的压力恢复速度也更快。

　　进出气接口采用内螺纹连接形式，接口通径对应2英寸规格，适配常规中低压燃气输送管道的安装尺寸，安装时需要注意阀体上标注的气流方向，必须保证进气端对应上游来气方向，出气端对接下游用气设备，装置底部设置有排污堵头，日常维护时可以拆开排出腔体内积存的凝液、杂质，避免杂质卡滞阀瓣导致调压失效。主膜腔的壳体采用螺栓紧固的法兰式连接，膜片选用耐燃气腐蚀的丁腈橡胶夹布材质，兼顾密封性能和往复运动的疲劳寿命，膜片行程设计预留了足够的冗余量，不会因为入口压力在允许范围内波动就出现膜片拉裂、阀瓣全开全关的极端工况。

　　装置的整体安装边界需要考虑周边预留操作空间，顶部调节螺杆位置要留出至少100mm的操作间隙，方便后期校准输出压力，侧面指挥器的位置也要避免被其他管线遮挡，方便日常巡检时观察压力反馈状态。在实际选型应用中，这类调压器通常会搭配入口切断阀、出口放散阀组成调压撬组，当上游压力超压或是下游出现故障超压时，切断阀可以自动截断气源，放散阀可以泄放超压部分的气体，多重保障用气安全。建模过程中对阀瓣的密封面做了细节还原，主阀瓣采用软密封结构，关闭状态下的泄漏量满足燃气设备的密封等级要求，阀杆部位设置有导向轴套，保证阀瓣上下动作时的同轴度，避免偏磨导致密封失效。

　　装置的外壳铸件做了圆角过渡处理，没有尖锐的棱角，既符合铸件的工艺要求，也避免安装维护时划伤操作人员，所有连接螺栓的规格、间距都按照通用阀门的设计规范设置，后期更换密封件、紧固件时可以直接选用标准件，不需要定制特殊规格配件。针对天然气介质的特性，所有过流部件的材质都选用了耐硫化氢腐蚀的铸铝或是镀锌钢材，避免长期接触燃气出现锈蚀、杂质脱落污染下游管道的问题，膜腔的呼吸孔设置在壳体侧面，带有防尘滤网，防止外界灰尘进入膜腔内部磨损膜片，同时也能平衡膜片上下的大气压力，保证调压动作的灵敏度。在工业燃烧系统应用中，这类调压器可以适配从几十千瓦到几百千瓦的燃烧器负载，不管是连续运行的工业炉窑还是间歇启停的商用灶具，都能稳定输出压力波动极小的燃气，保证燃烧火焰稳定，不会出现脱火、回火的问题。建模时还原了装置的所有外部接口、安装固定点位，用户在做管道布局设计时，可以直接调用模型核对安装空间，检查和周边管线、设备的干涉情况，不需要再手动测绘尺寸，能大幅缩短调压系统的设计周期。
