帕尔贴半导体制冷温控驱动控制板

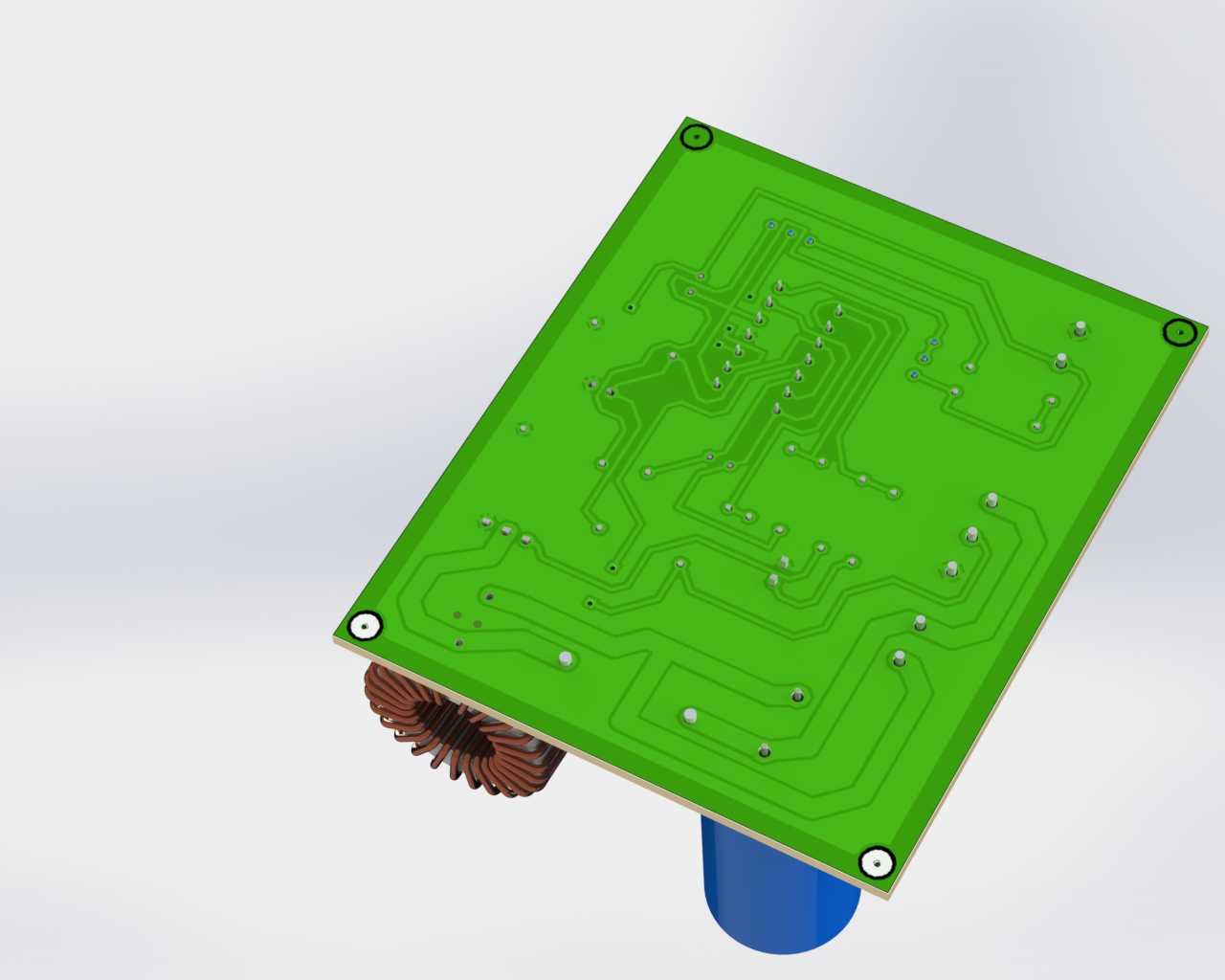

　　这款帕尔贴控制板主要面向小功率半导体制冷温控场景设计，常见应用覆盖小型恒温实验台、激光器件温控模组、便携冷藏单元、精密电子元件局部温控等领域，核心作用是为帕尔贴元件提供稳定的驱动输出，同时配合测温元件实现闭环温度调节，避免帕尔贴元件因过流、驱动极性错误出现损坏或温控失效问题。从板载布局来看，设计阶段优先考虑了功率回路与信号回路的分区排布，大电流通路从输入接线端子出发，经过功率电感、滤波电容组后连接到输出接线端，走线宽度做了加宽处理，能够承载帕尔贴工作时的持续电流，减少走线发热带来的温漂影响；信号采集回路集中布置在板卡中部，NTC采样电路、驱动芯片周边的阻容元件做了就近排布，缩短信号走线长度，降低功率回路开关噪声对采样精度的干扰。

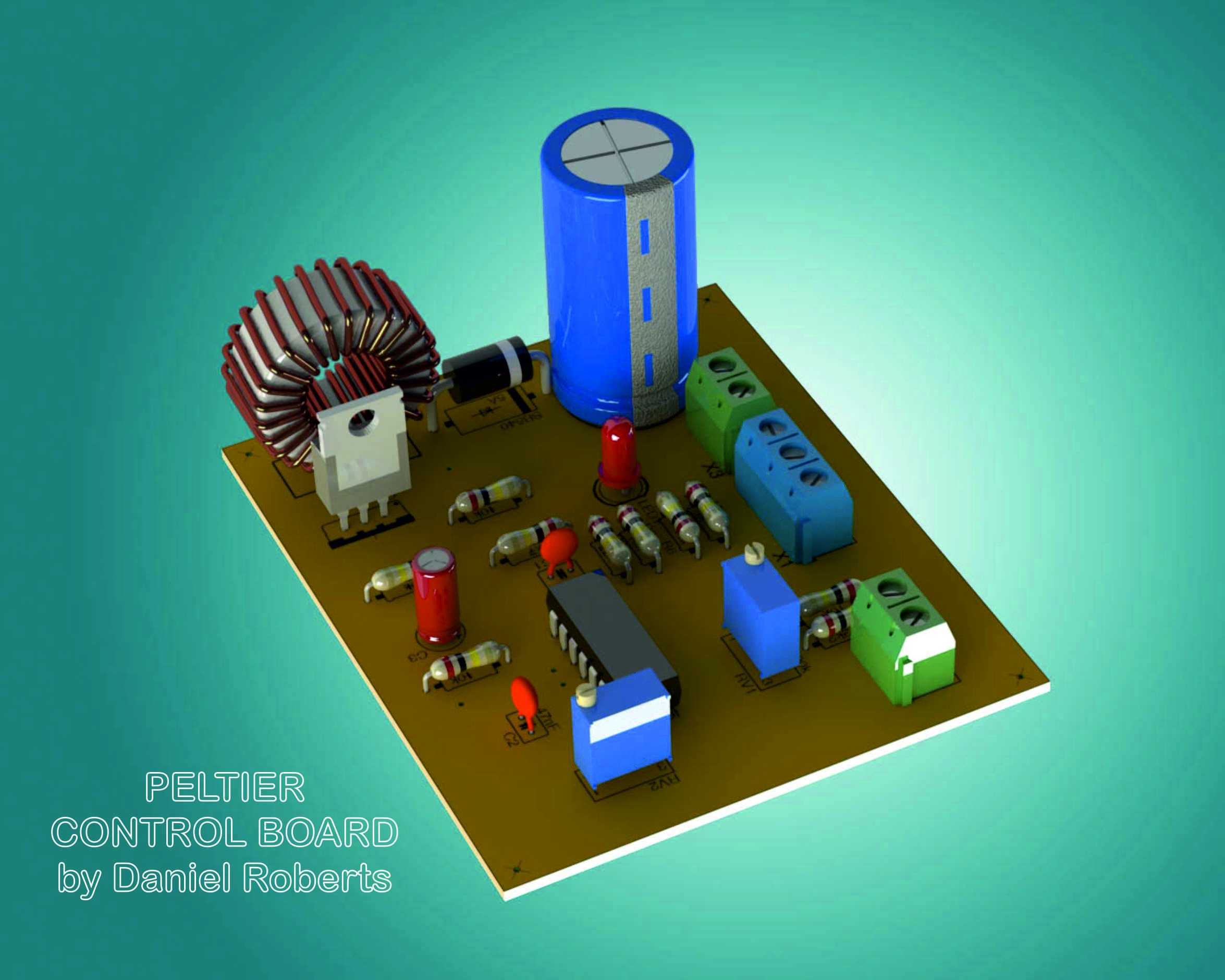

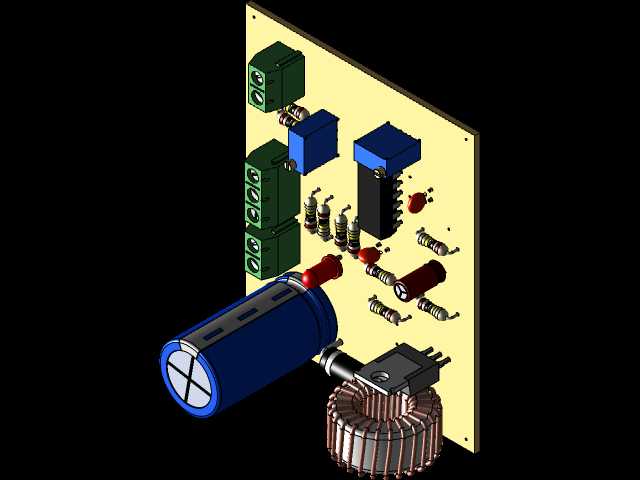

　　板载的磁环功率电感主要负责DC-DC变换环节的储能滤波，配合大容量铝电解电容滤除输入侧的电压纹波，保证给帕尔贴输出的驱动电压平稳，避免因电压波动导致制冷片温度频繁跳变；不同颜色的接线端子分别对应电源输入、帕尔贴输出、NTC测温探头接入，防呆结构设计能够避免现场接线时出现极性接反的问题，端子的额定电流参数匹配常规10A以内的帕尔贴负载需求，接线后锁紧力足够，不会因为设备小幅震动出现接线松脱。

　　板上预留的NTC10k热敏电阻接口适配行业通用的负温度系数测温探头，采样电路的分压电阻做了精度匹配，能够在-10℃到100℃的常规温控区间内保证采样分辨率满足±0.5℃以内的控制要求，驱动芯片周边的蓝色可调元件用于参数校准，可根据实际使用的帕尔贴功率、散热条件调整控制环路参数，避免出现温度过冲或者控温震荡的问题。安装边界方面，板卡采用常规FR-4基材制作，四角预留了标准安装孔位，孔位间距适配通用的塑料支撑柱安装尺寸，安装时需要保证板卡底部与金属安装面之间留有足够的绝缘间隙，功率元件与电解电容的高度不超过板卡上方25mm空间，不会和上层散热结构、外壳盖板产生干涉；输入电源的电压范围适配常见的12V/24V直流供电场景，板上的红色指示灯用于电源状态指示，工作状态下可直观判断供电是否正常。

　　设计过程中针对帕尔贴元件不能承受反向电压冲击的特性，驱动输出端做了续流保护设计，在负载切换、极性换向时能够吸收反向电动势，避免击穿驱动元件或者损坏帕尔贴片；板上的小型红色按键可用于手动切换制冷、制热模式，适配需要双向温控的使用场景，不需要额外外接切换开关。布线时所有功率元件的焊盘都做了加大处理，提升过流能力的同时也增强了焊接牢固度，长期在高低温循环的工作环境下不会出现焊盘脱落、虚焊的问题；阻容元件全部采用常规贴片封装，后期维护更换时不需要特殊工装，通用电子市场即可采购到替换备件，降低后期运维成本。实际使用时需要注意帕尔贴的散热端必须搭配足够散热能力的风冷或者水冷模组，避免热量堆积导致制冷效率下降甚至烧毁帕尔贴元件，控制板本身的工作环境温度建议不超过60℃，若安装在密闭外壳内需要预留对流散热孔，保证板上功率元件的热量能够及时散出。
