内六角盘头椭圆锁紧螺钉结构设计

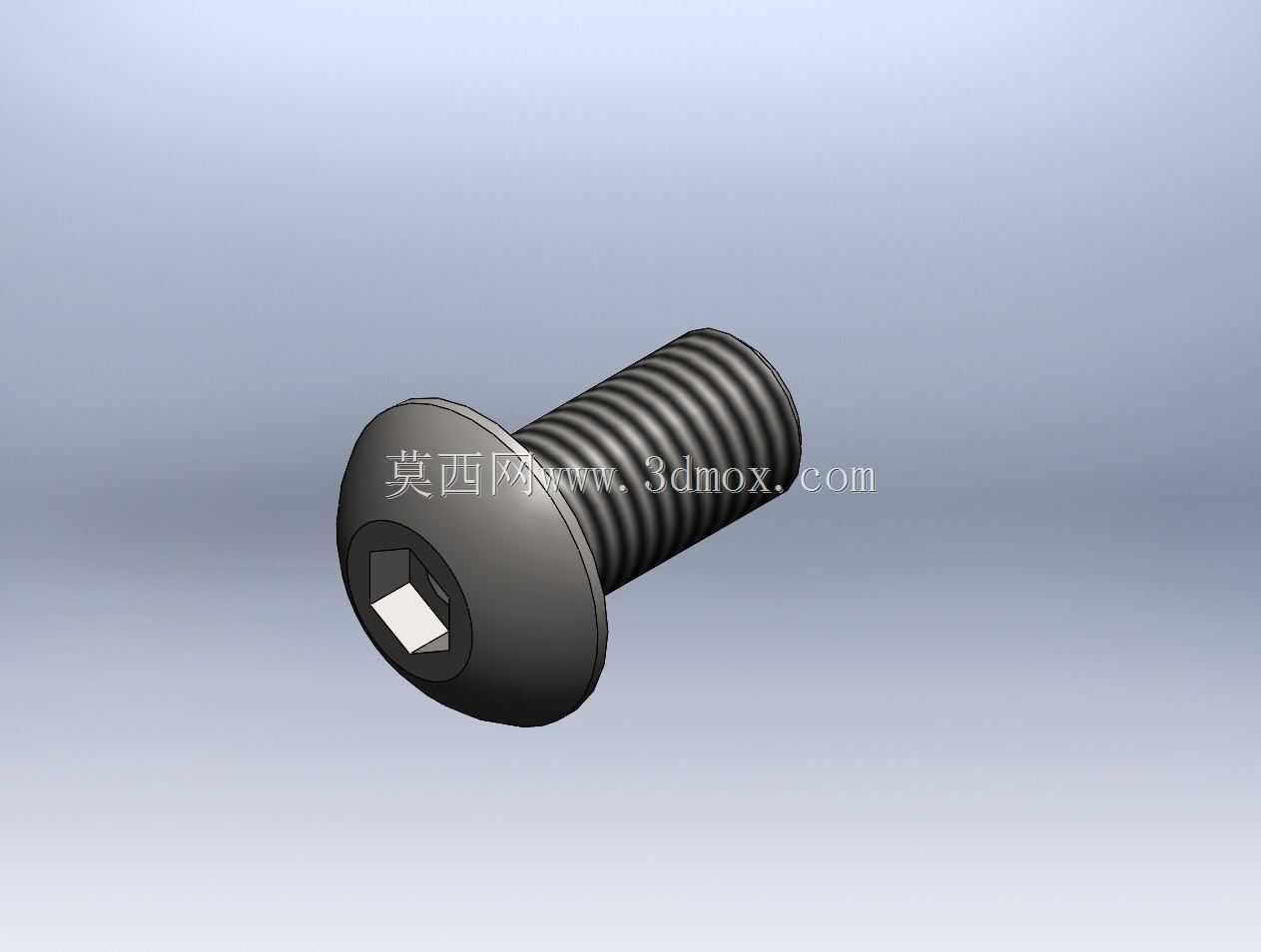

这款内六角盘头螺钉是机械装配领域应用极广的一类紧固件，日常在各类机电设备组装、工装夹具搭建、钣金结构连接、消费电子产品外壳固定、小型传动模组锁紧场景中都能见到它的身影。不同于沉头螺钉需要工件表面预制沉孔来保证装配后表面齐平，这款盘头结构的螺钉不需要对安装面做沉孔加工，直接在平整的工件表面即可完成锁紧操作，对于厚度较薄无法加工沉孔的钣金件、塑料壳体、铝合金型材框架来说，这类盘头螺钉是非常适配的连接选择。它的驱动结构采用内六角凹孔设计，相比十字槽、一字槽的驱动形式，内六角结构可以承受更大的锁紧扭矩，装配时不容易出现滑牙、槽口破损的问题，无论是使用电动起子批量快速装配，还是使用L型内六角扳手在空间狭窄的受限工位操作，都能稳定传递锁紧力，不会因为施力角度偏移损坏驱动槽。从设计思路来看，这款螺钉的头部采用椭圆弧面过渡的盘头造型，头部边缘做了圆滑的倒角处理，没有尖锐的棱角，装配完成后头部外露的部分不会划伤操作人员或者相邻的管线、线束，同时较大的头部承压面可以有效分散锁紧时的压力，避免在质地偏软的塑料、铝合金工件表面压出凹陷，破坏工件外观甚至影响连接强度。螺杆部分采用标准连续三角螺纹设计，螺纹牙型经过优化，牙顶和牙底都有微小的圆弧过渡，既保证了和配套内螺纹的啮合接触面积，提升连接的抗松动能力，也减少了螺纹拧入时的切削阻力，降低装配时的扭矩损耗。在安装边界上，这款螺钉的头部直径大于螺杆大径，装配时只需要在被连接件上加工出略大于螺杆直径的通孔即可，不需要额外锪孔，通孔的直径公差可以适当放宽，对于装配定位精度有一定容错空间，适合流水线快速装配的生产场景。螺杆的长度可以根据不同的被连接件总厚度选择，拧入配套内螺纹的有效啮合长度需要保证至少达到螺杆公称直径的0.8倍以上，才能保证足够的连接强度，避免受振动、冲击载荷时出现螺纹滑牙脱出的问题。在实际使用中，这类螺钉常搭配平垫圈使用，进一步分散头部承压面的压力，如果应用在有振动的运动设备上，还可以搭配螺纹胶或者防松垫圈，提升长期使用的连接可靠性，避免设备运行过程中螺钉松动脱落造成故障。
