DM542A步进电机驱动器结构设计

这款DM542A电机驱动器是运动控制领域常用的工控执行部件配套装置，主要应用于自动化生产线、数控雕刻设备、3D打印成型设备、工业机械手、包装输送设备等需要精准步进电机控制的场景，作为连接上位运动控制单元与步进电机的核心中间部件，承担着脉冲信号转换、电流输出调控、电机运行状态管控的核心作用，能够将控制系统发出的弱电脉冲信号转化为可直接驱动步进电机运转的强电驱动信号，保障步进电机按照预设的转速、转角、扭矩参数平稳运行，避免出现丢步、过流、运行抖动等常见问题。

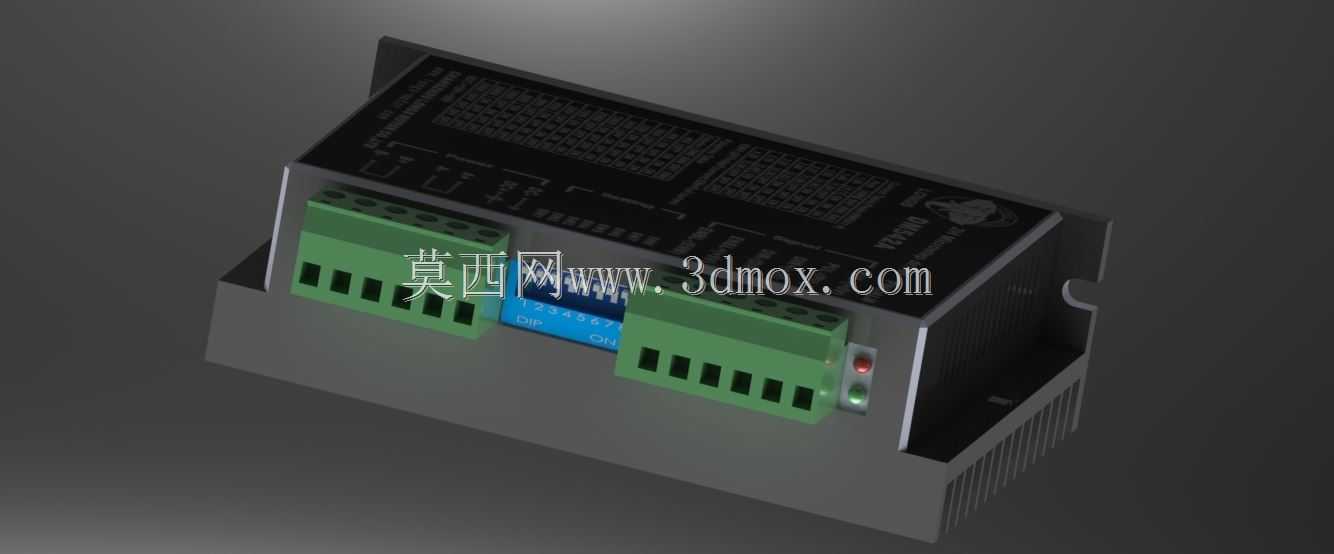

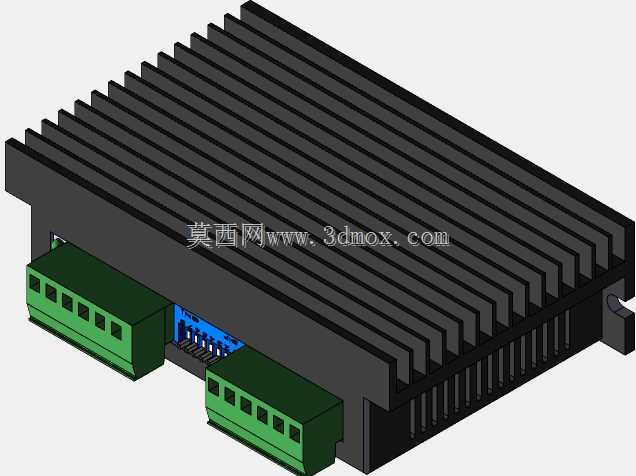

在产品功能特性层面，这款驱动器采用双接线端子布局，上方两组绿色接线端子分别对应电源输入、电机绕组接线、控制信号接线三类接口，端子采用螺丝压接式设计，能够保障接线的牢固性与导电稳定性，适配不同线径的工控接线需求；壳体侧面设计有密集的散热鳍片结构，能够在驱动器持续大电流输出时快速将功率元件产生的热量传导散发，避免内部功率器件因积热出现性能衰减或损坏，提升长时间连续运行的可靠性；壳体正面预留了拨码开关区域，可通过拨码组合快速设置电机细分参数、输出电流档位，适配不同型号、不同扭矩规格的两相步进电机，无需复杂的软件参数配置即可快速完成调试适配。

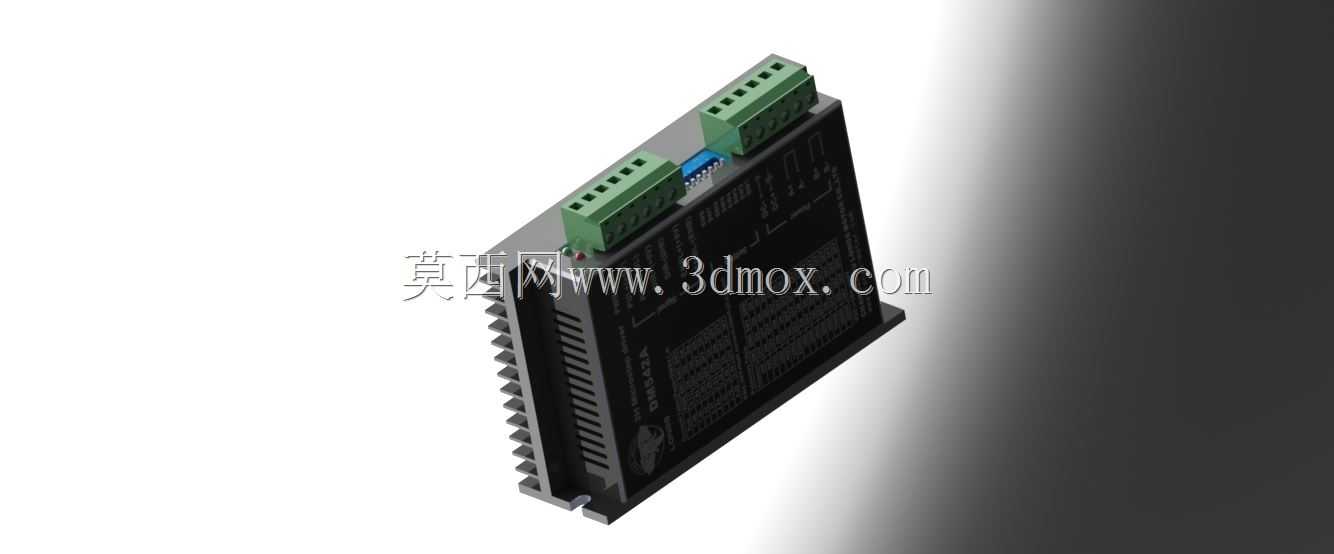

从设计思路来看，这款驱动器采用一体化金属壳体结构，既能够为内部电路板提供结构防护，抵御工业现场的粉尘、轻微磕碰影响，同时金属壳体本身可作为散热结构的一部分，提升整体散热效率；整体外形采用规整的长方体布局，侧边预留了标准安装固定孔位，安装边界符合工控行业通用的驱动器安装尺寸规范，既可以采用导轨卡扣式安装在标准电控柜DIN导轨上，也可以通过螺丝直接固定在设备安装平板上，适配不同设备的电控舱布局需求；接口全部布置在壳体的同一侧端面，方便现场接线操作与后期维护排查，接线区域与内部功率元件区域做了隔离设计，避免接线时的金属碎屑掉落引发电路短路问题。在实际应用中，这类驱动器可适配57、86系列两相混合式步进电机，能够满足多数中低负载运动控制场景的驱动需求，通过细分设置可大幅降低电机运行的低频振动，提升设备运行的平稳性与定位精度，在非标自动化设备改造、小型数控设备搭建场景中有着极高的应用普及率。
