四芯公头航空插座连接器结构

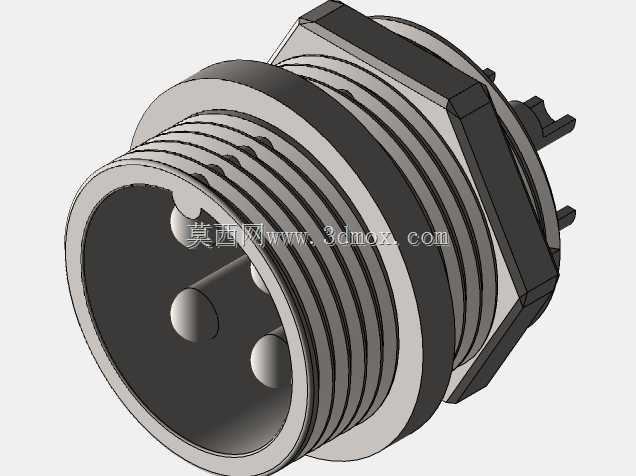

　　该模型呈现的是一种面板安装式圆形连接器公座，常用于控制柜、检测仪器、音频设备、工业传感线路以及需要频繁插拔的信号互联场景。其核心作用是在设备壳体上建立稳定的电气接口，使外部线缆能够快速接入内部电路，同时通过螺纹锁紧和六角定位结构保证安装后的机械可靠性。

　　从实际使用角度看，这类四芯公头插座适合传输低压控制信号、麦克风音频信号或小功率电源信号。前端插针按照固定圆周位置排列，能够避免错插；插针根部设置绝缘基座，将导电件与金属壳体隔离，降低相邻触点短路风险。外侧连续螺纹用于配合锁紧螺母，把插座固定在面板开孔上；中部六角面则为扳手提供受力位，装配时可以有效控制拧紧力矩，避免壳体随螺母转动而损伤内部接线。

　　模型在结构表达上突出了几个关键边界。前端圆柱面为插接导向区，边缘做了圆滑过渡，便于对应母头在视线受限的设备后部快速对准。螺纹段长度决定了可夹持的面板厚度范围，设计选型时需要结合实际板厚确认螺母是否能够完全压紧。后端伸出的插针或焊脚用于导线连接，周围保留的空间应满足线束弯折、焊点绝缘套管以及端子压接后的最小操作距离。若设备内部空间紧凑，还需在三维布局阶段同步检查插座后方是否与PCB、支架或线槽发生干涉。

　　设计思路上，该零件采用金属外壳与绝缘内芯组合的方式。金属外壳承担机械防护、安装定位和屏蔽作用，适合存在轻微振动的工业环境；绝缘内芯负责固定插针位置并维持爬电距离。前端面可见的四个圆形触点并非简单阵列，其相对位置构成防误插编码，只有相位一致的配套接头才能完全啮合。对于需要区分电源正负极、信号通道或不同回路的设备，这种几何定位比单纯依赖线序标识更直接。

　　外形尺寸方面，工程人员重点关注的是最大外径、螺纹规格、六角对边尺寸、面板开孔直径以及插座前后端伸出长度。最大外径影响开孔周围的避让区域；螺纹规格决定配套螺母和垫圈选择；六角对边尺寸关系到安装工具空间；后端伸出长度则直接影响箱内布线。将该模型放入整机装配时，应在面板外侧预留插头插拔所需的握持空间，在面板内侧预留接线和维护空间，不能只按本体外轮廓进行静态干涉检查。

　　在设备维护中，这种连接器的优势在于拆装效率高。故障模块更换时，不需要重新焊接每一根线，只需松开外部接头即可分离；重新连接时，插接到位后由配套接头的锁紧结构提供抗拉力。若用于移动设备或经常开启的检修门附近，还应评估线缆摆动对焊脚的影响，必要时在后端增加线卡或护套，把外力传递到壳体而不是焊点上。

　　三维建模时，螺纹、六角面、绝缘芯和插针需要分层表达，以便后续生成工程图和装配关系。螺纹不必追求完全渲染效果，但公称直径、螺距和有效长度必须准确；插针直径、突出高度和中心距应与配套母端插孔保持一致；前端面到安装定位面的尺寸会影响插头啮合深度，若控制不当，可能出现接触不良或顶紧过度。对于面板开孔，除了圆形安装孔，还要标注最小边距，防止六角面或螺母压到相邻元器件。

　　总体而言，该结构不是孤立的接插件模型，而是设备内外连接边界的一部分。选型和建模都应围绕插接导向、触点绝缘、面板固定、后端接线以及维护操作五个方面展开，才能保证它在真实产品中既装得下，也插得稳，用得久。
