900W改装型微波变压器结构设计

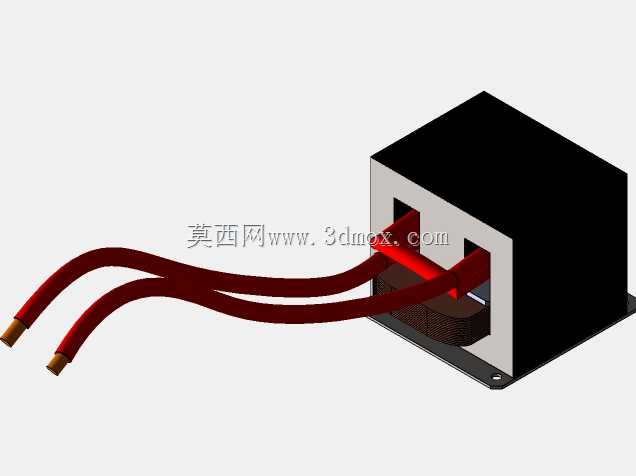

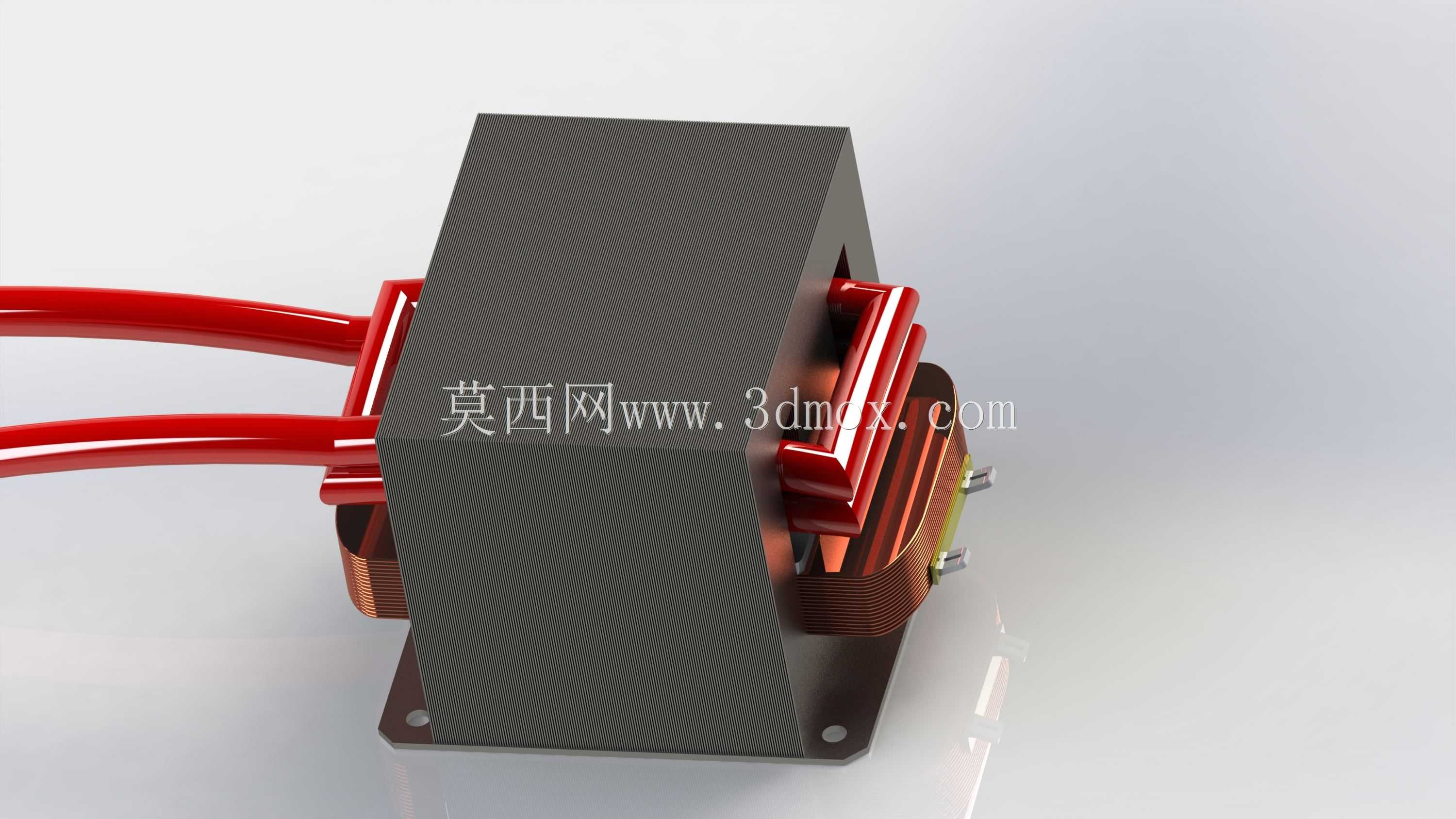

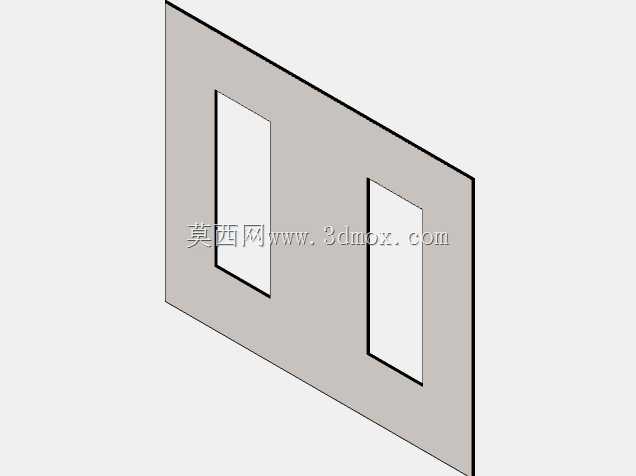

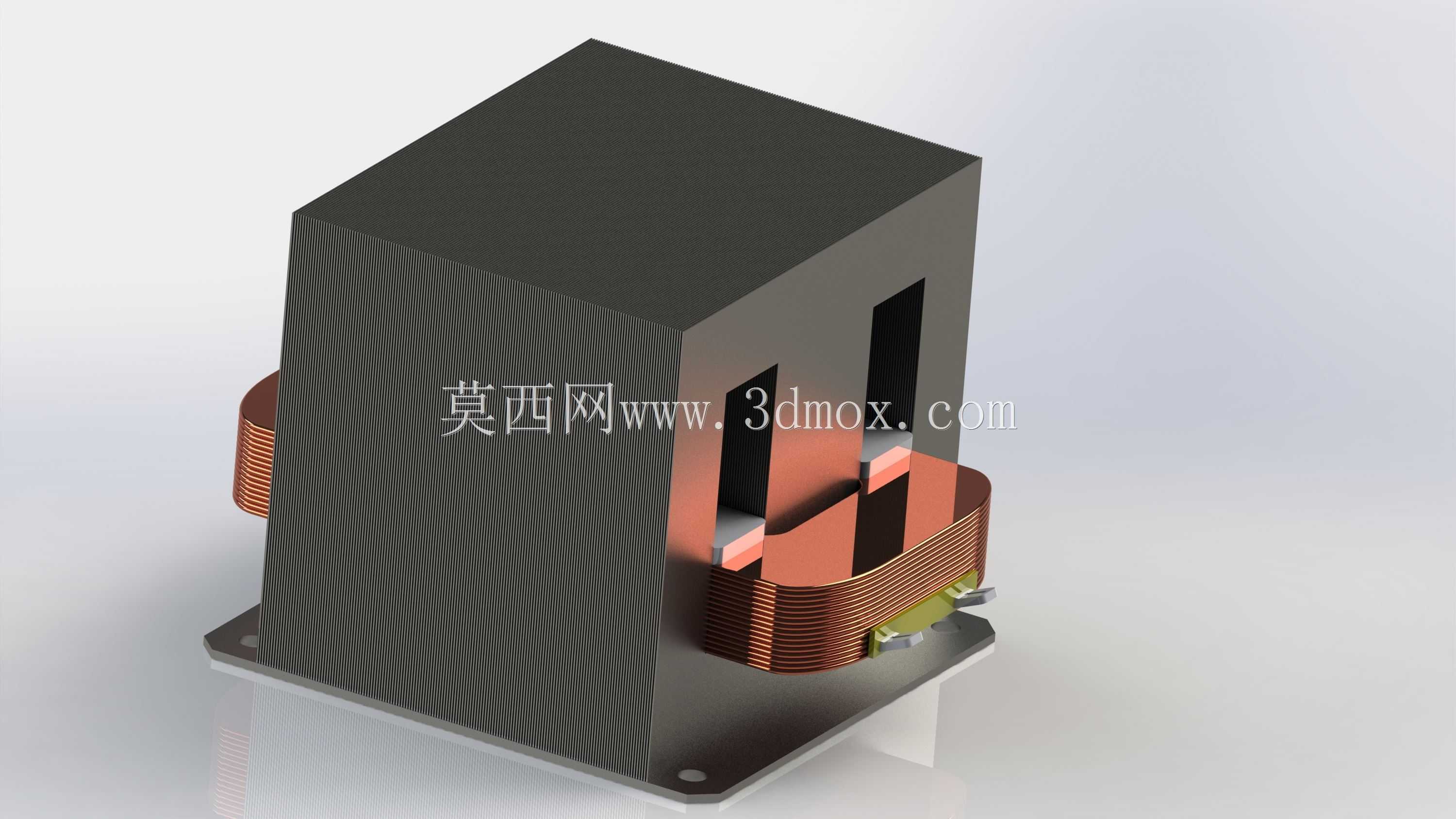

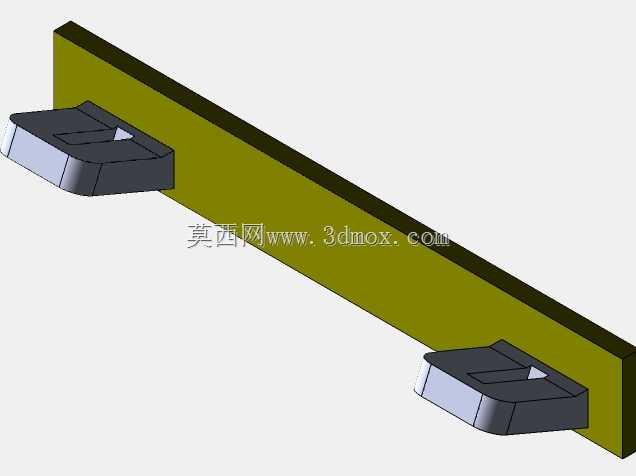

　　该模型呈现的是一台经过次级绕组改造的900W微波变压器，核心目标是在保留原微波变压器铁芯骨架与初级绕组基础上，通过更换50mm²截面积的次级导线，获得2.5V输出电压下600-900A的大电流输出能力。这类改造结构在小型点焊机、低压大电流加热装置、短时脉冲放电试验台以及实验室简易熔接设备中十分常见，其设计逻辑完全围绕“短时重载、低电压大电流”的工况展开。从结构外形看，模型保留了微波炉变压器典型的EI型叠片铁芯，铁芯外侧包覆深色绝缘层，既起到硅钢片束紧作用，也能在绕组与铁芯之间形成基础绝缘屏障。铁芯底部延伸出带安装孔的金属固定支架，支架孔位可直接适配常规设备底板的螺栓固定，安装边界清晰，无需额外定制转接件。

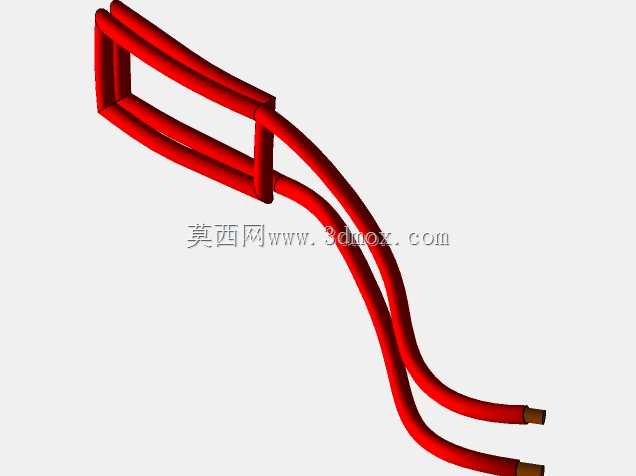

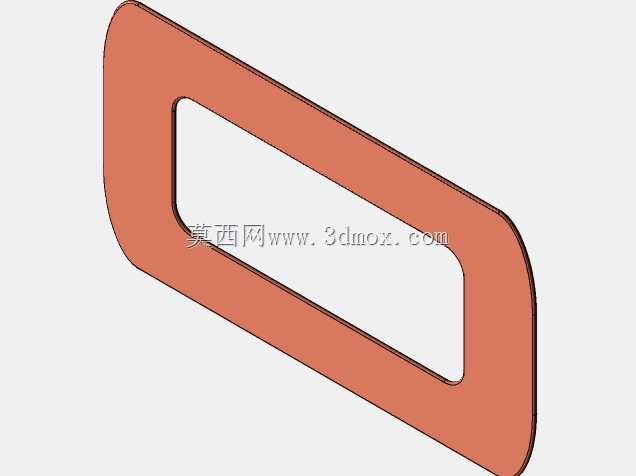

　　初级侧保留原有红色高压引出线，线径较细，对应原微波炉高压绕组的输入逻辑；改造后的次级绕组采用粗截面导线绕制，引出端同样做红色绝缘包覆，接线端预留金属接插结构，方便与焊钳、电极或负载母排快速连接。绕组与铁芯之间的绝缘距离、引出线弯折半径都在模型中有所体现，能够为实际改装时的走线布置提供直观参考。在实际应用场景中，这类变压器并不适合长时间连续满载运行，其铁芯磁通密度与绕组温升设计原本针对微波炉间歇工作特性，改装为大电流输出后，更适合点焊、短时加热这类秒级负载工况。结构设计时需要重点关注次级绕组的绕制空间：50mm²导线硬度较高，弯曲半径大，模型中绕组的排布方式展示了如何在有限窗口内完成粗线绕制，同时避免导线绝缘层被铁芯锐边划伤。

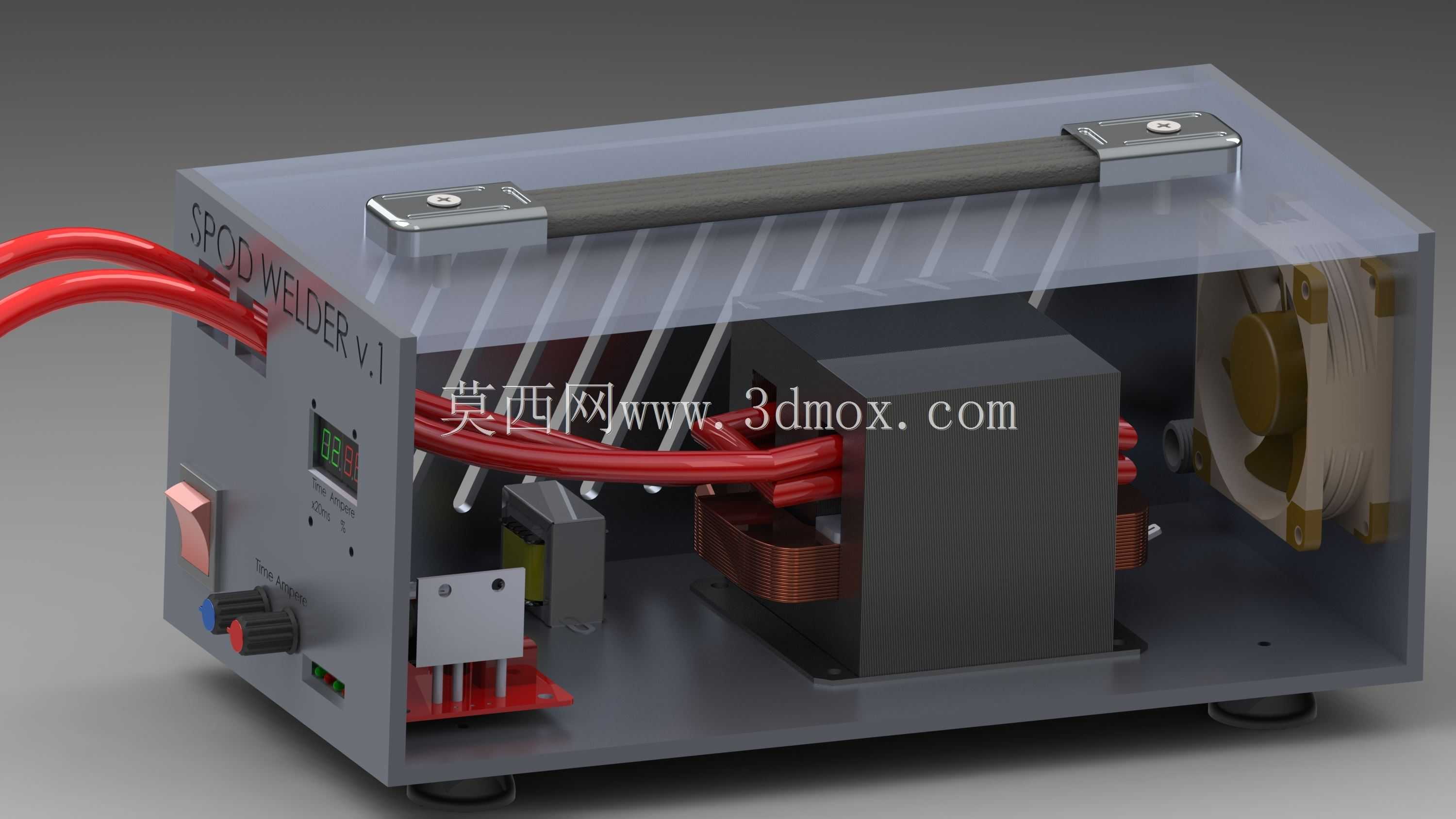

　　引出线的走向避开了铁芯安装面，固定支架的承重能力也经过简化还原，能够反映整机装配后的重心位置。从三维建模角度看，该模型完整还原了铁芯叠片的束紧结构、绕组层间关系、底部支架的安装孔位以及引出线的空间姿态，没有遗漏实际改装中需要干涉检查的关键部位。对于需要搭建小型点焊机的工程人员来说，可以直接参考其绕组布局、安装尺寸和接线位置，评估自身设备机箱的内部空间是否容纳该变压器，也能据此设计次级回路的连接母排走向。高压侧与低压大电流侧的引出线分别布置在铁芯两侧，减少了不同电位导线之间的交叉干扰，也降低了误触风险。铁芯表面的绝缘包覆层在模型中以独立结构呈现，可用于拆解分析绝缘层对整体外形尺寸的影响。底部支架的翻边高度、

　　安装孔中心距都具备明确的几何边界，在设备总装时可直接作为定位基准。这类改装变压器的核心价值在于利用成熟微波变压器的铁芯余量，以较低成本实现短时大电流输出，模型把改装后最关键的绕组变化、绝缘处理和安装接口都表达清楚，能够帮助设计者在动手制作前完成空间校核、安全距离确认和外围结构匹配，避免因粗导线绕制空间不足、引出线与机箱干涉、安装固定强度不够等问题返工。
