这类小型金属发光指示灯常见于控制柜面板、测试治具、小型电源模块、通信设备以及需要状态反馈的嵌入式机电系统中。它的核心作用不是承担主照明,而是在有限的安装空间内提供清晰、可靠的视觉信号,用于指示电源接通、回路动作、故障报警、通道选通或设备运行状态。相比塑料指示灯,金属外壳版本在频繁触碰、油污溅射、工具刮擦以及需要一定抗扭强度的场合更有优势,外观也更适合工业面板和精密设备。

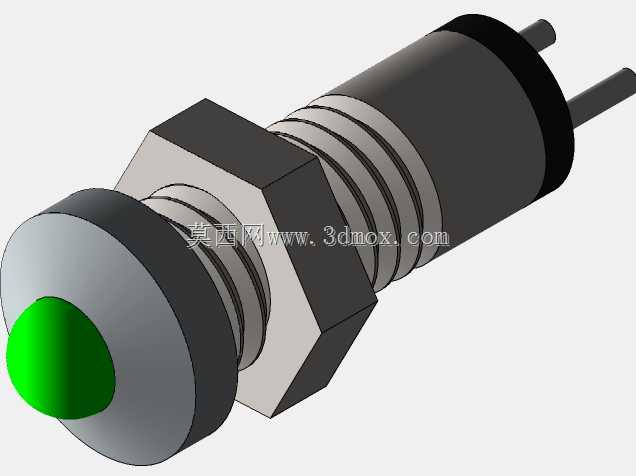

从结构上看,该元件前端为圆形出光面,发光头直径按3mm规格设计,光线由端部集中射出,便于操作者在正面观察。灯头后方带有六角限位结构,用于在面板安装时承受扳手扭矩,避免旋紧螺母时整个筒体跟转;六角后方延伸出外螺纹段,可穿过预制面板孔,再由后侧螺母锁紧固定。螺纹段后部为绝缘筒体,两根直插引脚从末端伸出,用于焊接到印制板或连接导线。整体轴向尺寸紧凑,适合面板厚度不大、内部布线空间有限的设备。
建模时需要重点处理几个工程边界。首先是前端出光头与金属壳体之间的台阶关系,出光面应略突出或与前端面平齐,既保证可视角度,又避免装配后形成尖锐突出。其次是六角部位的对边尺寸必须与螺纹公称直径匹配,若六角过大,会在密集排布时与相邻按钮、开关或标签发生干涉;若过小,则安装锁紧时受力不足。螺纹段长度要覆盖常见面板厚度并预留螺母啮合余量,末端筒体直径应小于螺纹小径或与之形成明确退刀台阶,方便零件从面板后侧穿入。
引脚部分虽然在外观模型中看似简单,但在实际选型和结构校核中不能忽略。两根引脚需要保持平行,中心距应符合常规焊接孔距,端部可做轻微倒角以便插入PCB。引脚与筒体末端的交接处应体现封装根部,避免在模型中形成无过渡的尖锐插入效果。若用于三维布局,引脚长度会直接影响元件背面与PCB之间的安全距离;若设备内部存在线槽、支架或高大电容,则需要把引脚焊接后的占用高度一并纳入干涉检查。
设计思路上,这种指示灯追求的是小口径、快装和稳定识别。金属外壳提供机械防护和面板定位,内部发光芯体通过前端透镜或有色灯罩汇聚光线,后端引脚完成电气连接。绿色发光头通常用于表示正常运行、电源接通或安全状态,在多色状态系统中可与红、黄等颜色形成区分。实际面板布局时,除了开孔直径,还要考虑灯珠中心距、标签区域、操作者视线角度以及强光环境下的可识别性。若面板存在弧面或薄铝板,螺纹锁紧力应适中,防止局部变形。
在三维装配中使用该模型时,可将其作为标准面板元件放入设备外壳总成,先以前端面定位指示灯的观察位置,再用螺纹轴线校核安装孔同心度。六角面应贴靠面板外侧或预留密封垫圈空间,后侧锁紧螺母不应压伤导线绝缘层。对于需要防水防尘的面板,可在金属法兰与面板之间增加密封圈,模型中应预留相应压缩厚度;对于PCB直装方案,则要确认筒体末端与板面之间的间隙,避免焊接应力直接作用在灯体根部。
从设备维护角度看,螺纹安装方式比卡入式结构更适合需要反复拆装或面板受力较大的场景。金属壳体能够在拧紧过程中保持形状稳定,也能在长期使用后抵抗清洁剂、切削液雾气和粉尘带来的老化影响。对于结构工程师而言,准确建立这类小元件并不只是外观还原,更重要的是把开孔尺寸、六角避让、螺纹长度、引脚位置和背面安装空间表达清楚,使后续的面板加工、PCB布置和线束设计都能直接参考。
该模型适合用于控制柜状态指示阵列、小型仪器仪表前面板、自动化设备工位信号、电源模块状态显示以及教学实验装置。将其放入装配体后,可以进一步检查与按钮、旋钮、蜂鸣器、显示屏边框和面板丝印之间的位置关系,也能用于验证维修人员戴手套操作时是否会误触相邻元件。通过保留六角、螺纹、出光头和引脚等关键特征,三维模型能够在方案评审、干涉分析和工程出图阶段提供直接依据,而不是仅作为视觉点缀。
