Namiki微型直流减速电机结构设计

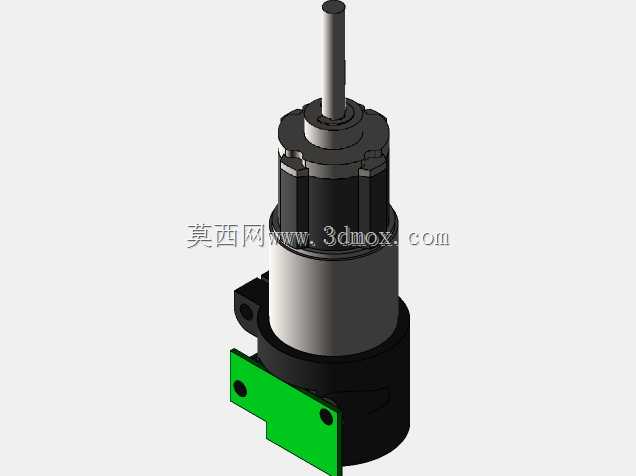

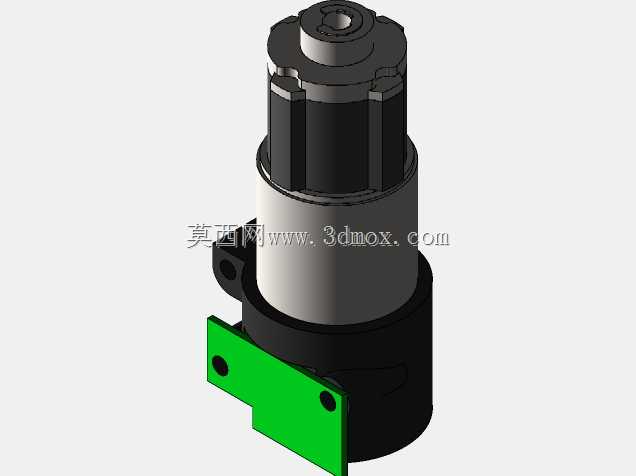

这款微型直流减速电机是面向小型精密传动场景开发的动力输出部件，核心采用80:1的减速比设计，能够将直流电机原生的高转速低扭矩输出，转化为适配小型负载的低转速大扭矩动力，可广泛应用在精密医疗仪器的微量进给机构、小型桌面自动化设备的点位驱动模块、智能机器人关节的微型动力单元、航模舵机的动力输出端以及精密光学设备的调焦传动结构中，在对安装空间、输出扭矩、运行噪音有严苛要求的场景下具备极强的适配性。从实际用途来看，该电机整合了驱动电机与减速箱的一体化结构，无需额外搭配独立减速组件即可直接接入传动链路，能够大幅简化下游设备的结构设计流程，减少装配环节的零件数量，提升整套传动系统的运行可靠性。在功能特性层面，该减速电机通过多级齿轮减速结构实现动力传递，输出轴采用同轴式布局，动力输出方向与电机本体轴线重合，能够有效降低传动过程中的径向偏载，运行过程中传动平稳、回程间隙小，可满足需要正反转频繁切换、精准位置控制的使用需求；底部带安装孔的绿色固定支架为一体化设计的安装结构，可直接通过螺栓固定在设备的安装基板上，无需额外设计定制电机固定座，进一步降低下游设备的开发成本。在设计思路上，这款电机采用分层堆叠的结构布局，从输出端到尾端依次为输出轴段、减速箱段、直流电机本体段、尾部安装固定段，各段结构同轴度公差控制严格，既保证了内部齿轮啮合的精度，也让整体外形呈现规整的圆柱类形态，便于在紧凑的设备腔体中完成布局；外壳采用分段式装配结构，减速箱外壳与电机外壳通过止口定位配合，既保证了装配精度，也便于后期的维护拆解。从外形尺寸与安装边界来看，该电机整体为细长型圆柱结构，径向尺寸紧凑，轴向长度适配小型设备的安装空间，输出轴为标准圆柱轴形态，可通过联轴器、齿轮、同步带轮等多种连接件对接下游负载；底部安装支架的两个安装孔孔位经过精准定位，安装时只需在基板上加工对应位置的螺纹孔即可完成固定，安装后电机本体不会与周边结构产生干涉，输出轴的伸出长度预留了足够的连接件安装空间，可适配不同厚度的传动连接件安装需求，整体安装边界清晰，能够帮助结构设计人员快速完成设备内部的布局校验，缩短产品开发周期。
