钢丝绳U型夹紧固连接件结构设计

这款钢丝绳夹是起重吊装、索道架设、船舶系泊、电力拉线施工场景中不可或缺的索具紧固部件，核心作用是将钢丝绳的环向松动端牢牢固定在主绳体上，避免绳结滑脱、散股，保障索具承重时的结构可靠性。在实际工程应用中，它常被用于制作钢丝绳吊索的绳环、固定缆风绳端头、捆绑固定重型运输货物的绑绳接头，在港口装卸、建筑施工、输电线路架设、矿山提升设备维保等场景都有极高的使用频次。

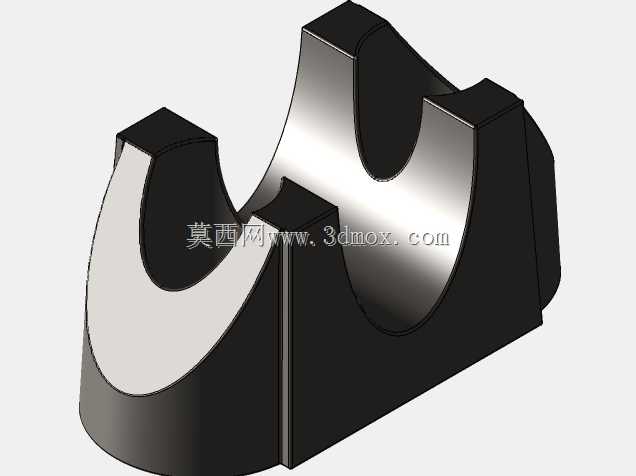

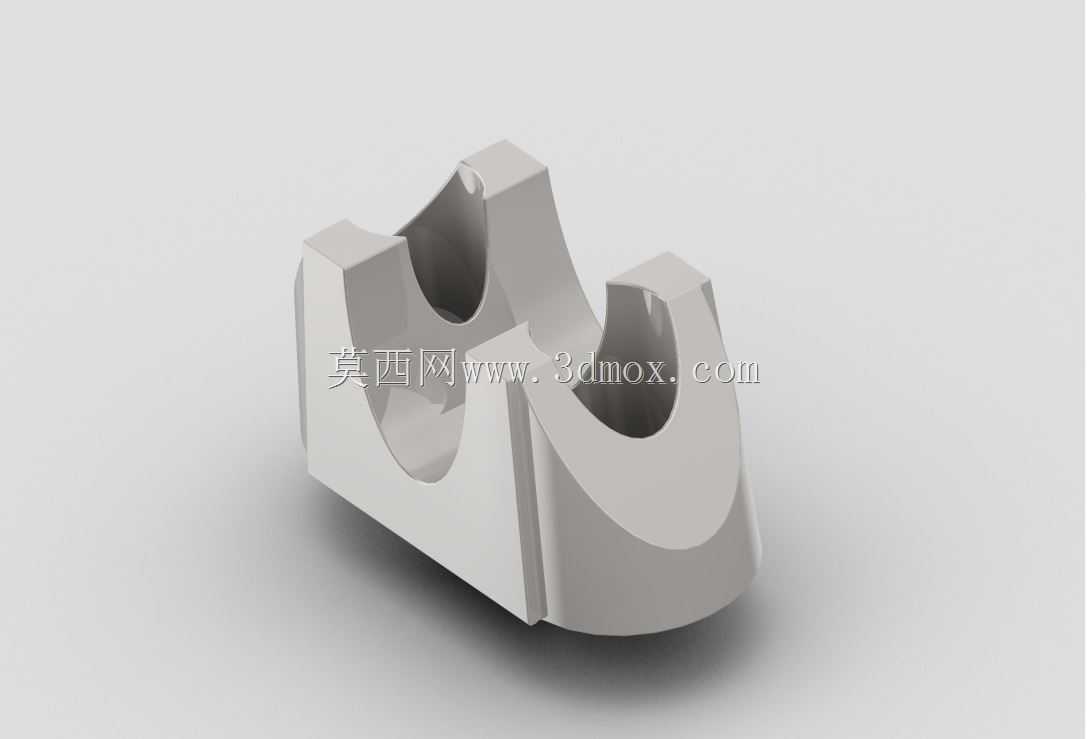

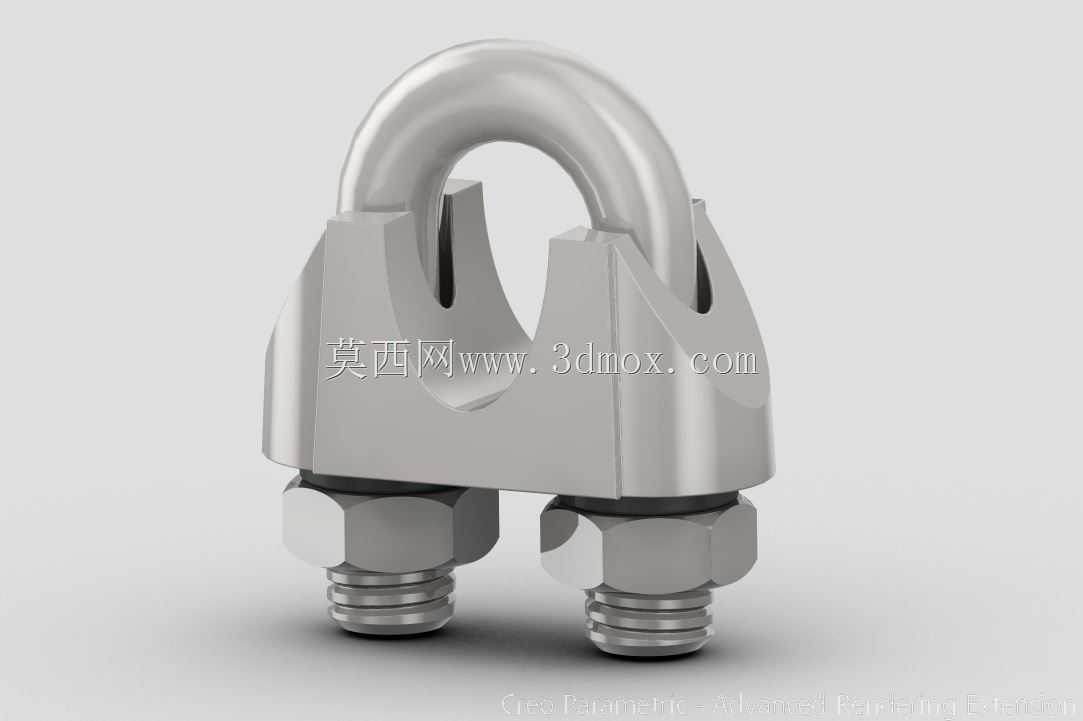

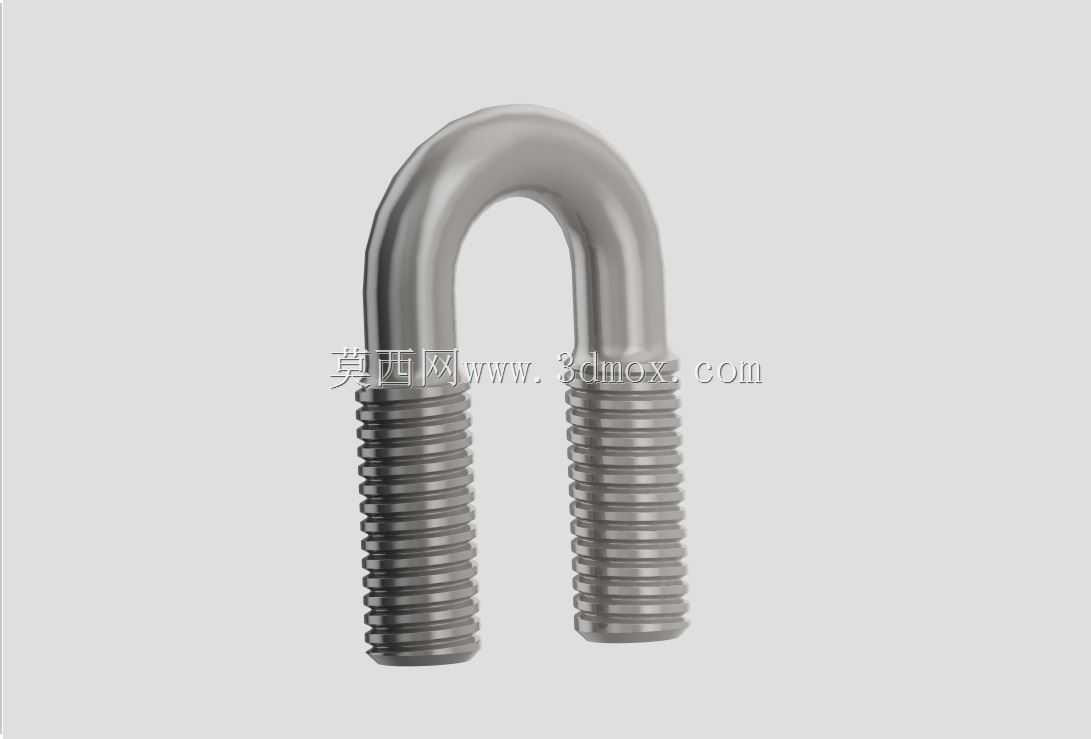

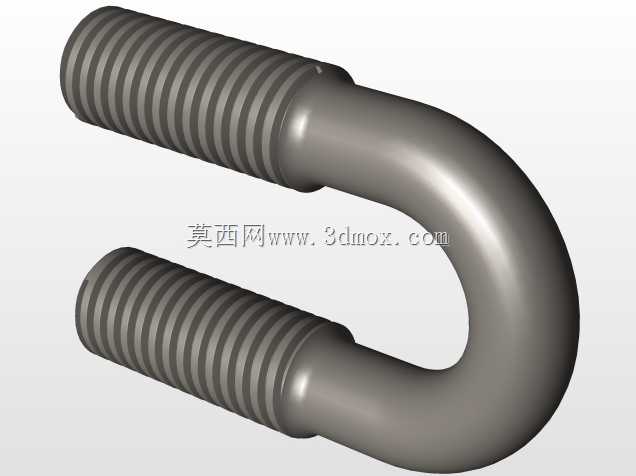

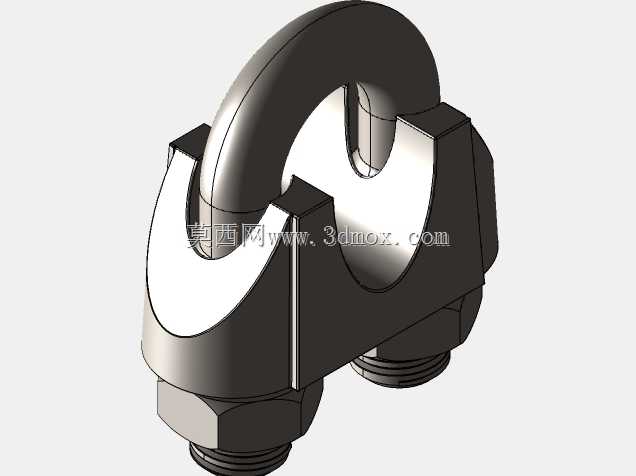

产品整体采用经典的三件式组合结构，主体包含一个锻造成型的U形弯螺栓、一体式锻造鞍形夹座以及两个配套的六角锁紧螺母。设计过程中充分考虑了受力分布特性：鞍形夹座的内弧面与钢丝绳外圆轮廓完全贴合，夹持时可以让绳体受力均匀分散，避免局部应力集中压伤钢丝；U形螺栓的两个螺杆段保持严格平行，与夹座的两个穿孔间隙配合，保证锁紧过程中夹座不会出现偏斜，让两侧夹紧力保持一致。

外形设计上，夹座采用了带圆弧过渡的棱边结构，没有尖锐的加工棱角，既可以避免安装时划伤操作人员，也能减少应力集中提升部件整体抗冲击强度。安装边界方面，设计时预留了充足的螺母锁紧行程，适配对应公称直径的钢丝绳时，螺母拧紧到规定扭矩后，螺杆露出螺母的长度保持在2-3倍螺距，既保证锁紧余量充足，也不会因为螺杆过长造成安装干涉。夹座的宽度、U形螺栓的弯曲半径都严格匹配对应绳径的夹持需求，安装后相邻绳夹的排布间距可以保持在6-7倍绳径的标准范围内，满足多夹排布的安装规范。

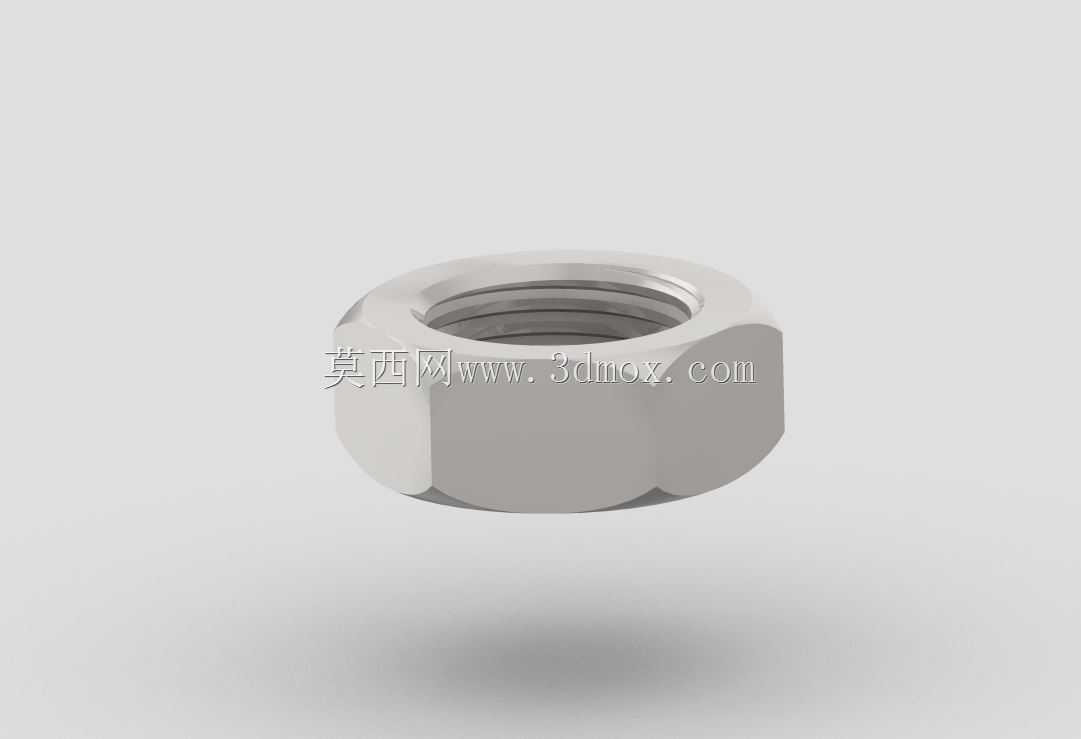

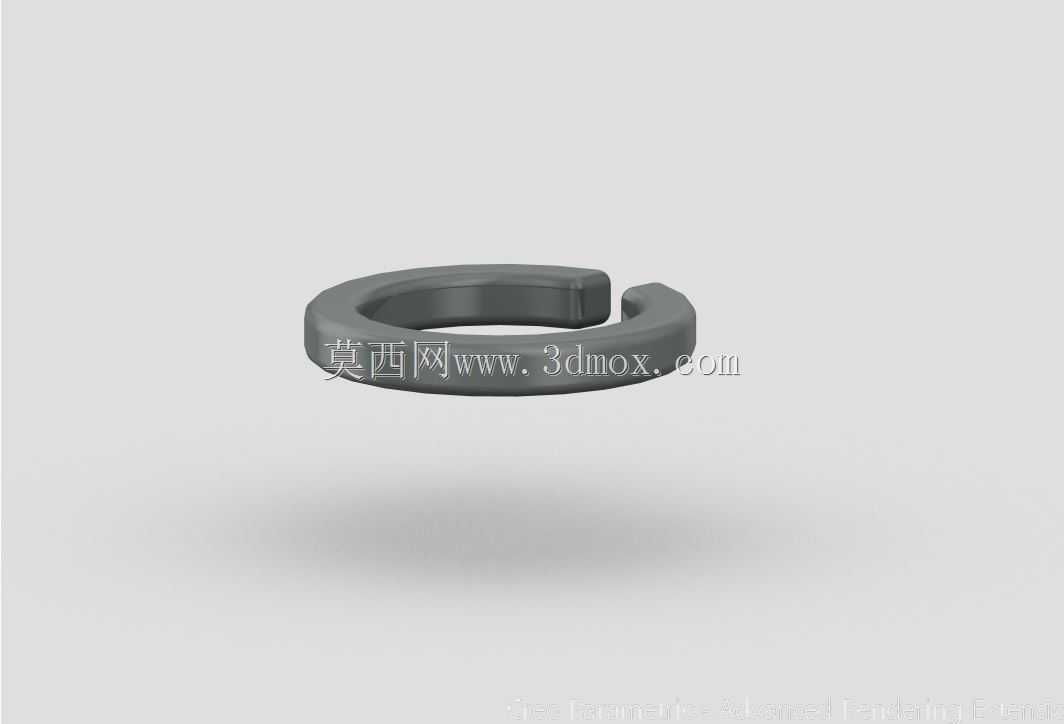

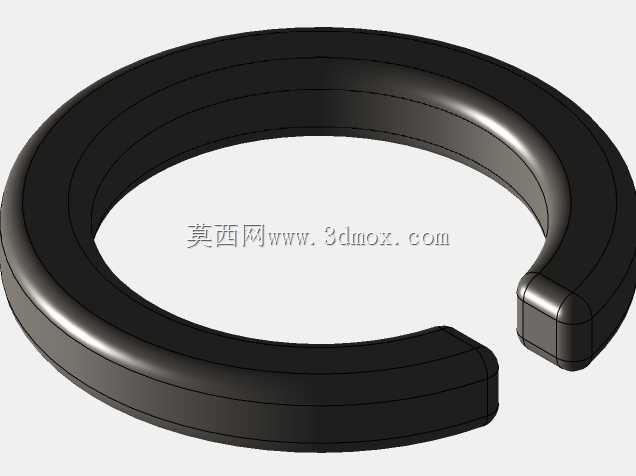

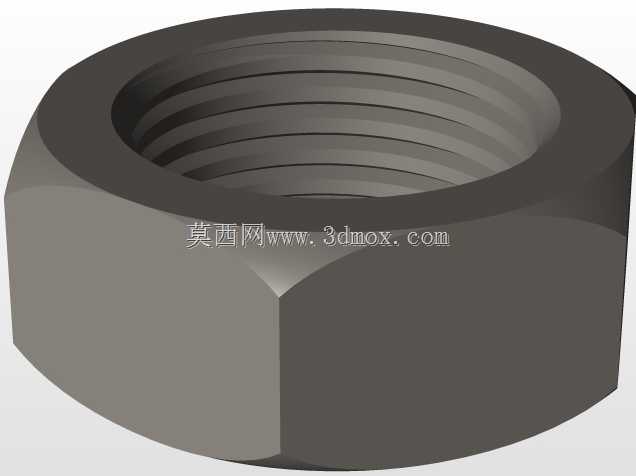

功能设计上，两个六角螺母采用标准粗牙螺纹，适配常规扳手即可完成锁紧操作，现场安装无需特殊工具；夹座与U形螺栓的接触面做了平整处理，锁紧后不会出现相对滑移，在长期受振动、交变载荷的工况下，配合防松垫片即可保持稳定的夹紧力，不会出现松脱失效的问题。整体结构没有易损的复杂构件，日常维护仅需定期检查螺母扭矩、观察夹座与绳体的贴合状态即可，耐用性极强，能够在户外露天、潮湿、多粉尘的复杂工况下长期稳定工作。
