双缸卧式蒸汽动力装置结构展示

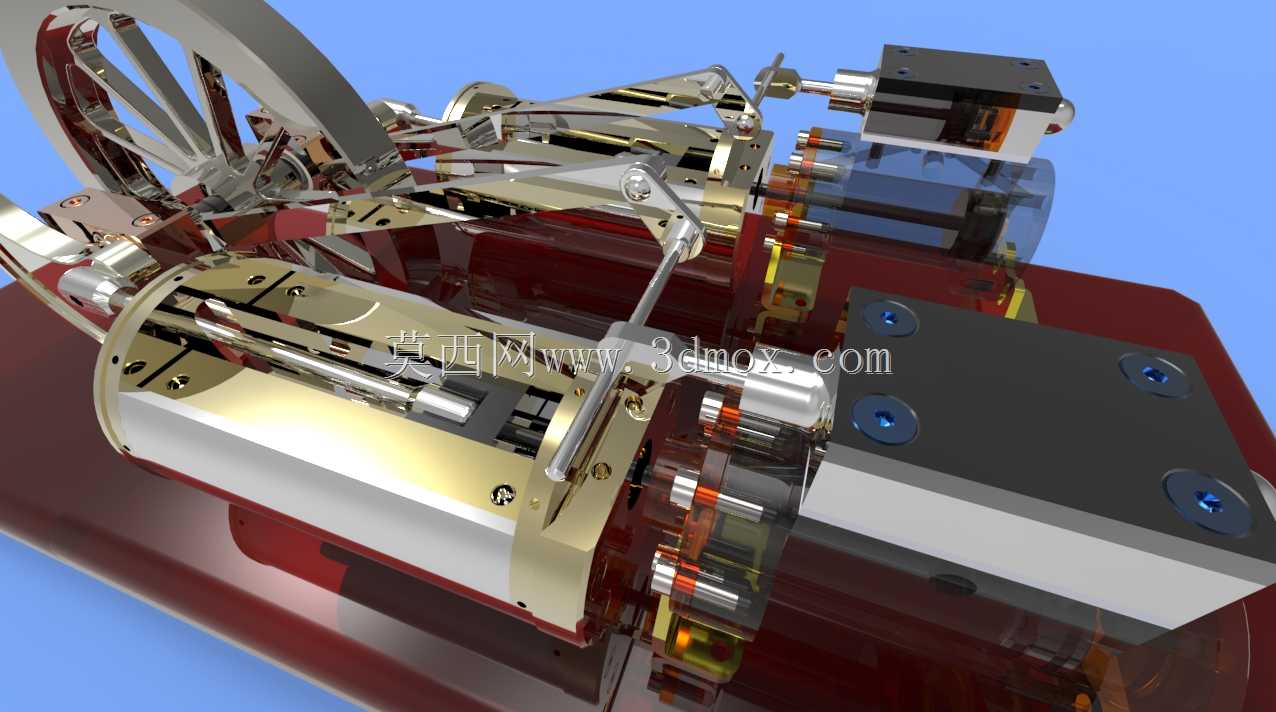

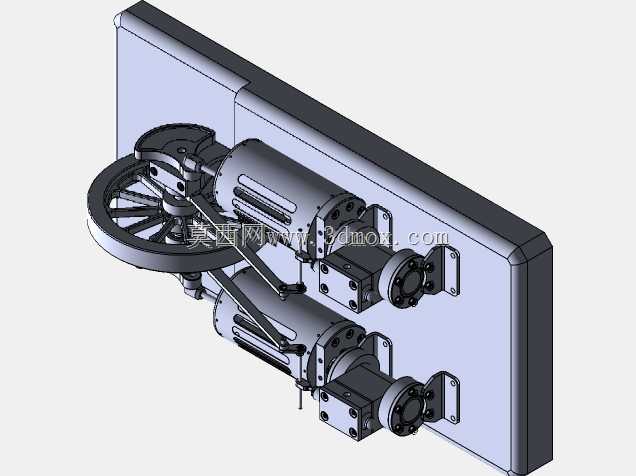

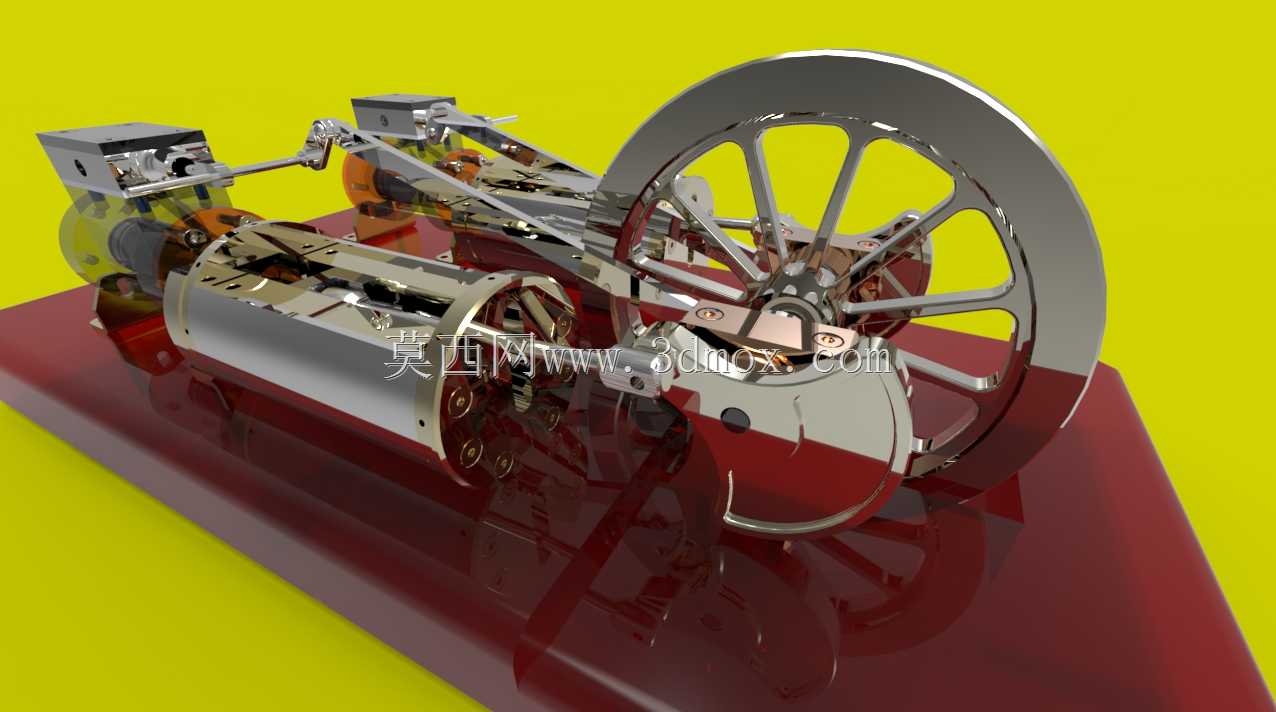

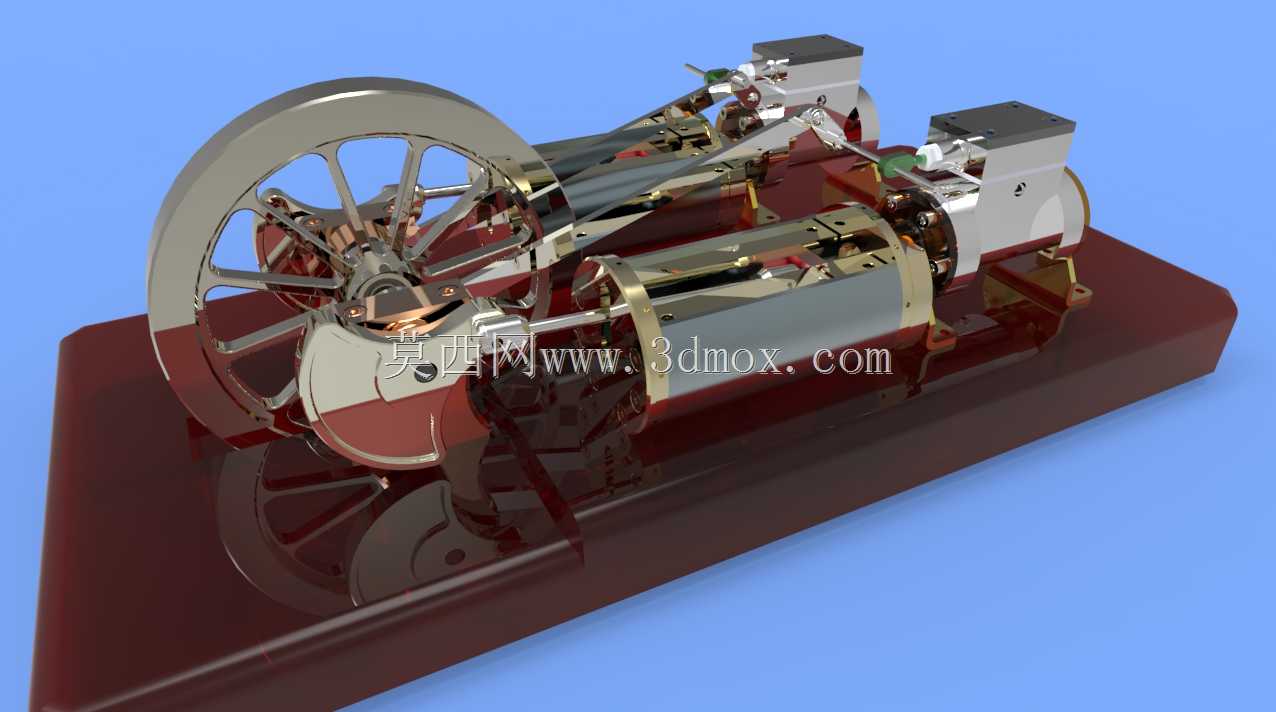

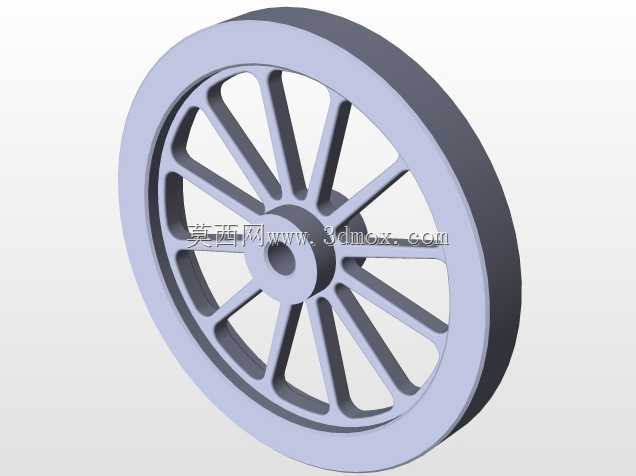

这款双卧式蒸汽动力装置，是经典外燃式动力转换设备的具象化结构设计，核心应用场景覆盖早期工业动力供给、教学演示教具制作、复古动力装置复刻以及小型蒸汽动力爱好者的DIY改装领域，能够将蒸汽的热能通过机械结构高效转换为旋转机械能输出。从实际用途来看，该结构既可以作为小型发电机组、老式车船模型的动力核心，也可用于机械原理教学中直观展示外燃机的能量转换逻辑，帮助学习者理解活塞往复运动到旋转运动的传递过程。在功能特性上，装置采用对称双缸卧式布局，两个气缸平行布置于基座上方，相比单缸结构能够大幅降低动力输出的脉动性，让飞轮运转更加平稳，减少运转过程中的振动冲击；配套的大直径辐条式飞轮可以储存转动惯量，有效越过活塞运动的止点位置，保障动力输出的连续性，曲柄连杆机构采用外露式设计，能够清晰观察到活塞、连杆、曲轴之间的运动配合关系，气缸端部的配气结构可以精准控制蒸汽的进排时序，保障能量转换效率。设计思路上，整体采用卧式低重心布局，将重量较大的气缸、飞轮等部件贴近安装基座布置，有效降低整机的重心高度，提升运转时的稳定性，对称双缸的结构设计让两个活塞的运动相位形成互补，抵消部分往复运动产生的惯性力，降低基座的承载负荷；基座采用平整的厚重板式结构，既可以为所有部件提供统一的安装基准，也能够通过自身重量吸收运转时产生的振动，无需额外加装复杂的减震结构。从外形尺寸与安装边界来看，整机沿气缸轴向的长度适配小型桌面级展示场景，飞轮直径与气缸长度形成协调的比例关系，安装时仅需在基座预留对应螺栓孔位即可完成固定，横向宽度控制在双缸外侧轮廓加操作余量的范围内，不会占用过多安装空间，所有运动部件的外侧预留足够的安全间隙，避免运转过程中与周边防护结构发生干涉，同时外露的运动部件也方便日常的观察、维护与润滑操作，整体结构兼顾了原理展示性与实际运转的实用性。
