十字轴式万向卡丹接头结构设计

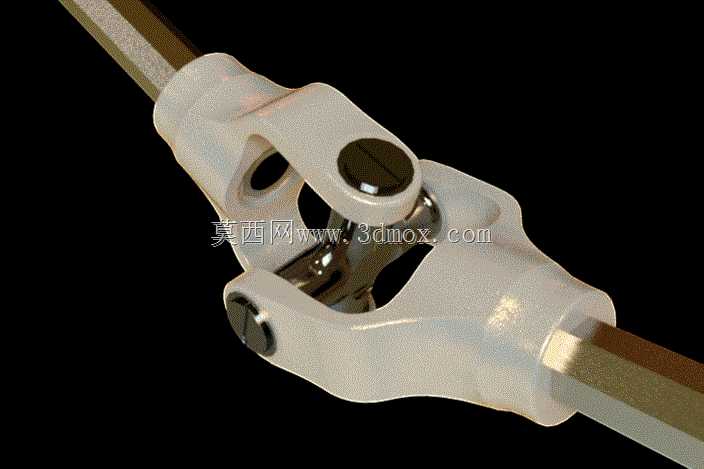

这款十字轴式万向卡丹接头，是机械传动系统中用于实现两轴间变角度动力传递的核心部件，主要应用在存在轴线夹角偏差的传动链路中，常见于车辆转向传动、工业设备传动轴系、农机动力输出、机床进给机构等场景，能够在主动轴与从动轴轴线不共线、存在空间夹角的工况下，持续可靠地传递旋转扭矩，补偿安装误差、工作形变带来的轴线偏移，避免传动系统因刚性约束产生额外内应力，延长整套传动链路的使用寿命。

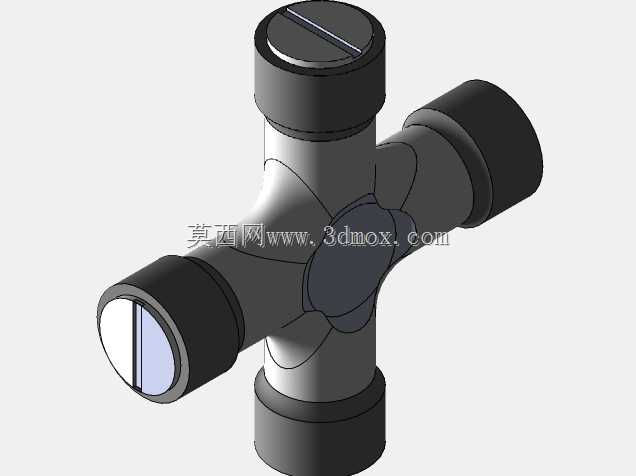

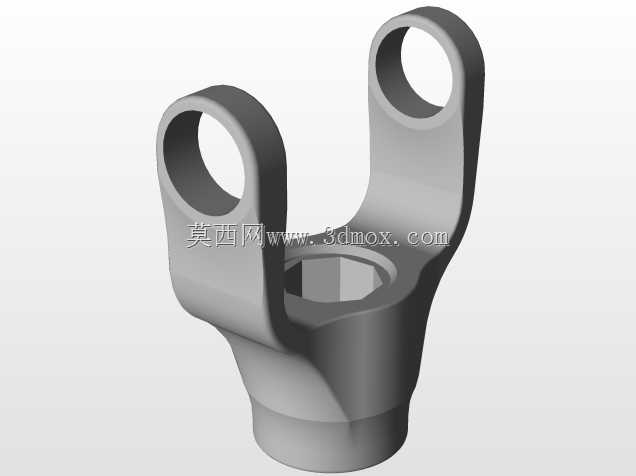

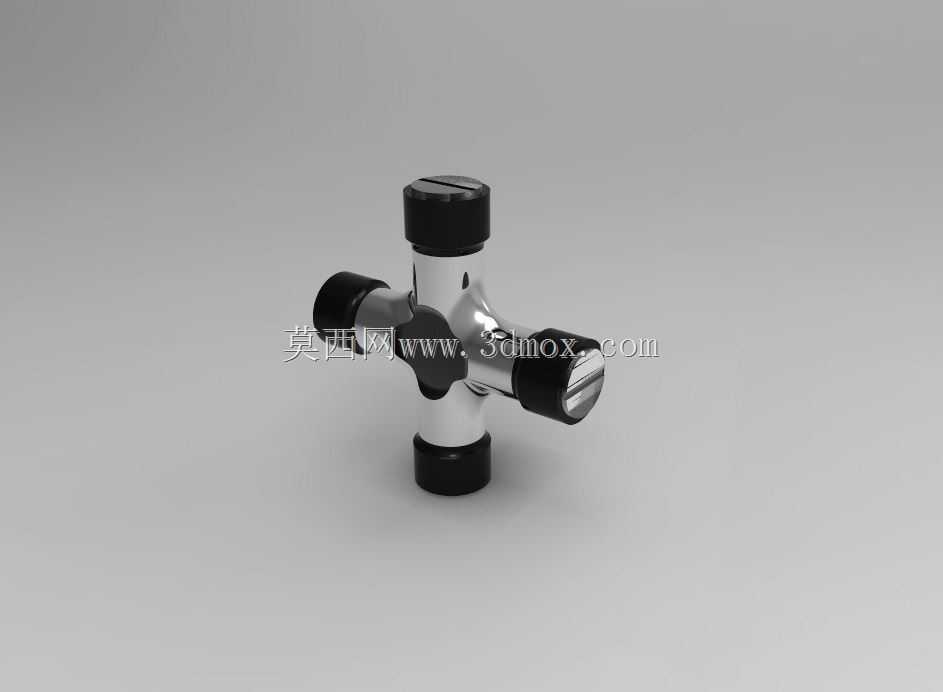

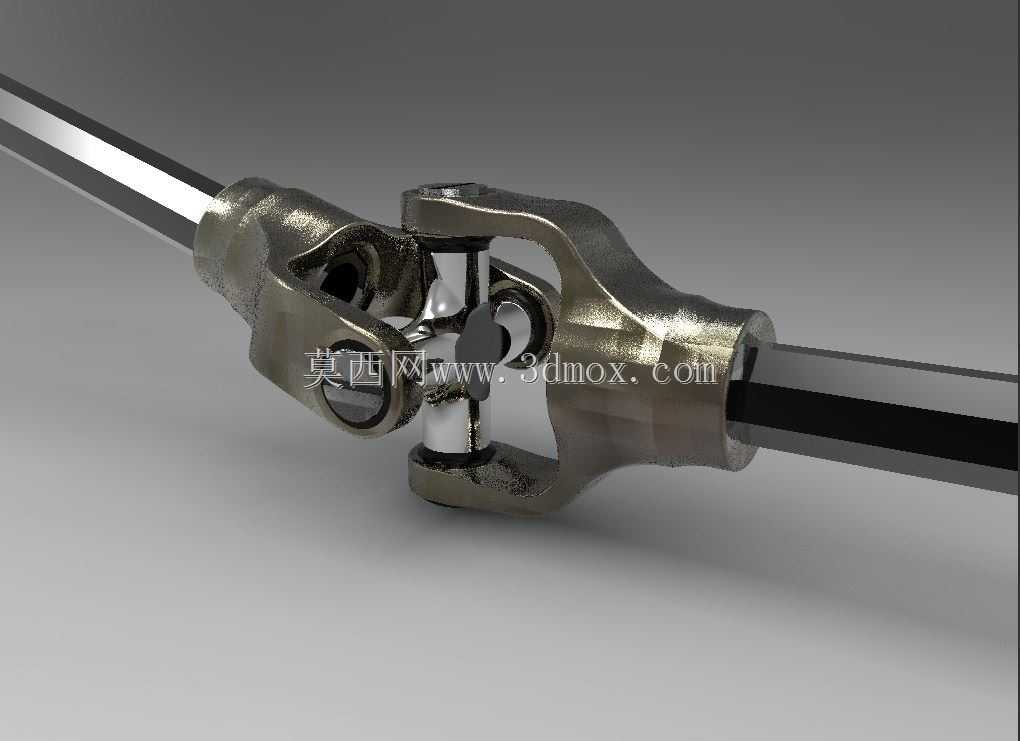

从功能特性来看，该接头采用双叉架配合十字销轴的经典结构，两端的叉形架分别与输入、输出轴杆固连，十字轴的四个轴颈分别嵌入两个叉架的对应安装孔内，可实现两个正交方向的自由摆动，允许两轴之间在一定角度范围内实时调整传动方向，传动过程中扭矩传递平稳，角度补偿范围适配多数常规工业传动场景，能够在动态变角度的工况下保持动力传输不中断，不会出现卡滞、传动顿挫的问题。

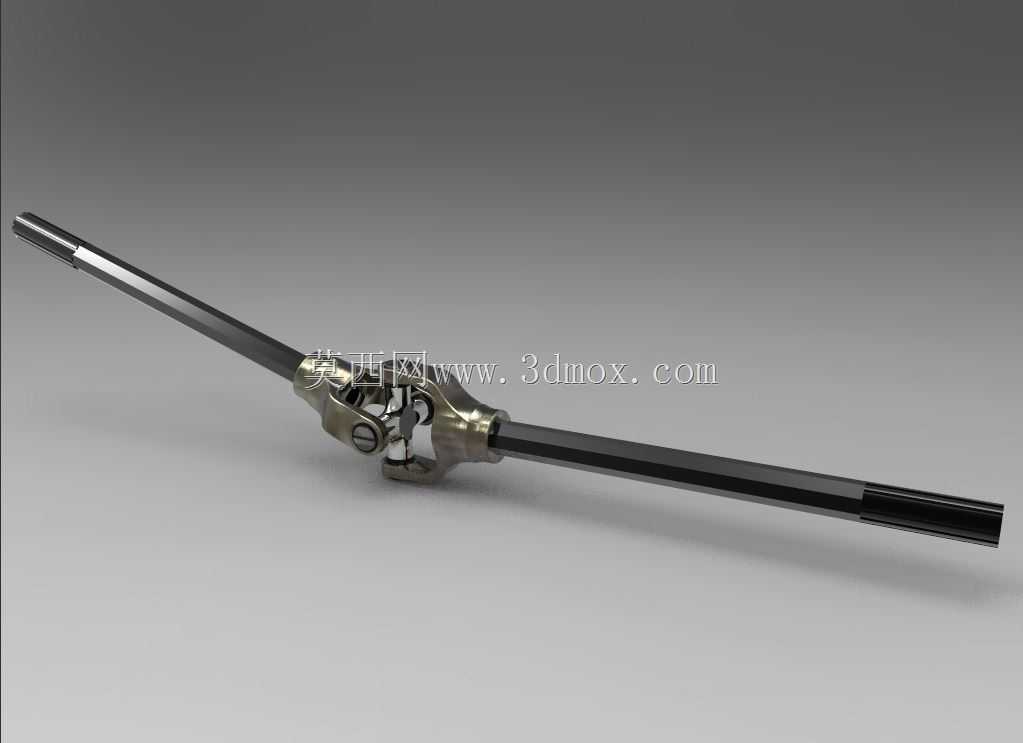

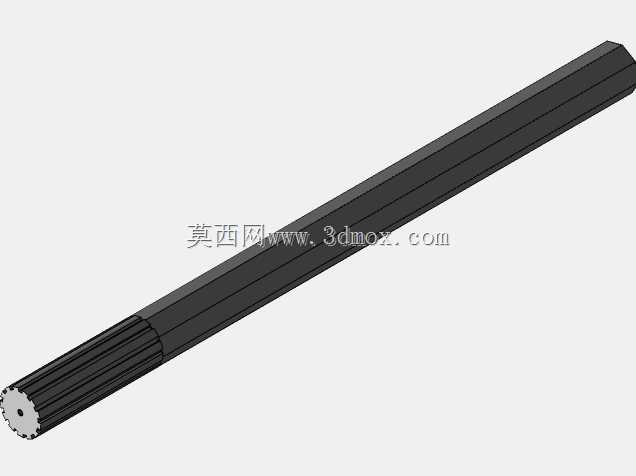

设计过程中，首先围绕传动扭矩的承载需求确定十字轴的轴颈直径、叉架的壁厚参数，保证部件在额定载荷下不会出现结构屈服变形；其次对叉架与十字轴的配合间隙做了合理设定，既保证转动灵活性，又避免间隙过大带来的传动回程误差，同时在十字轴轴颈位置预留了润滑结构的安装空间，方便后期使用过程中加注润滑脂，降低转动副的摩擦磨损。外形上整体采用对称式结构设计，两端轴杆采用等径截面设计，适配常规轴系的同轴安装要求，叉架部分采用流线型过渡结构，避免应力集中的同时减少转动过程中的风阻与磕碰风险，安装边界上两端轴杆的连接尺寸符合通用传动接口标准，可直接替换同规格的常规万向接头，无需对原有传动系统做额外改造，适配性较强。在实际使用中，该结构可根据应用场景搭配不同长度的中间传动轴，实现长距离跨位置的变角度动力传递，广泛适配各类需要补偿轴线偏差的传动场景，解决刚性联轴器无法适应轴线偏角的痛点，有效降低传动系统的安装精度要求，提升设备运行的可靠性与稳定性。
