亨利式滑油切断阀精细三维结构设计

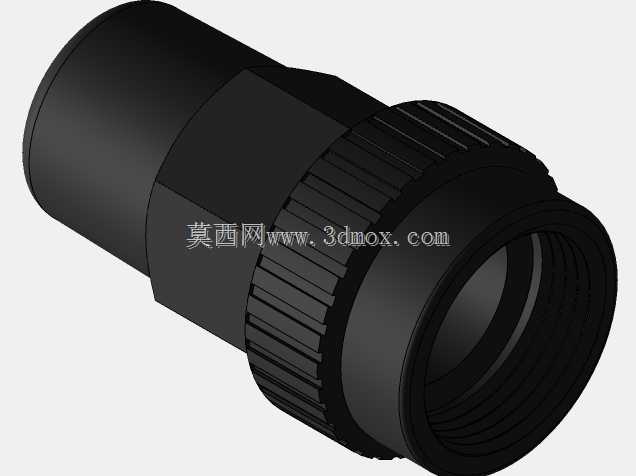

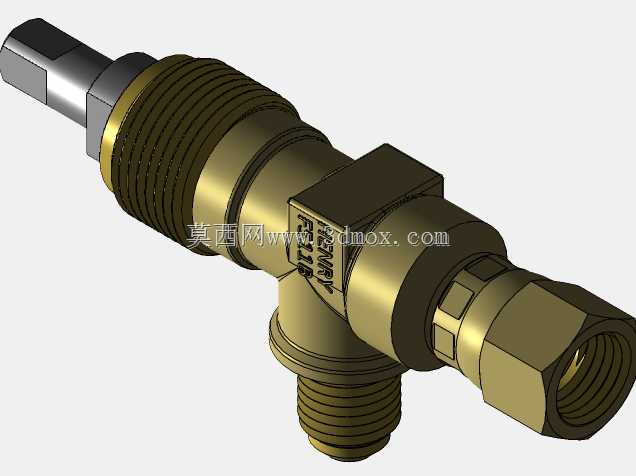

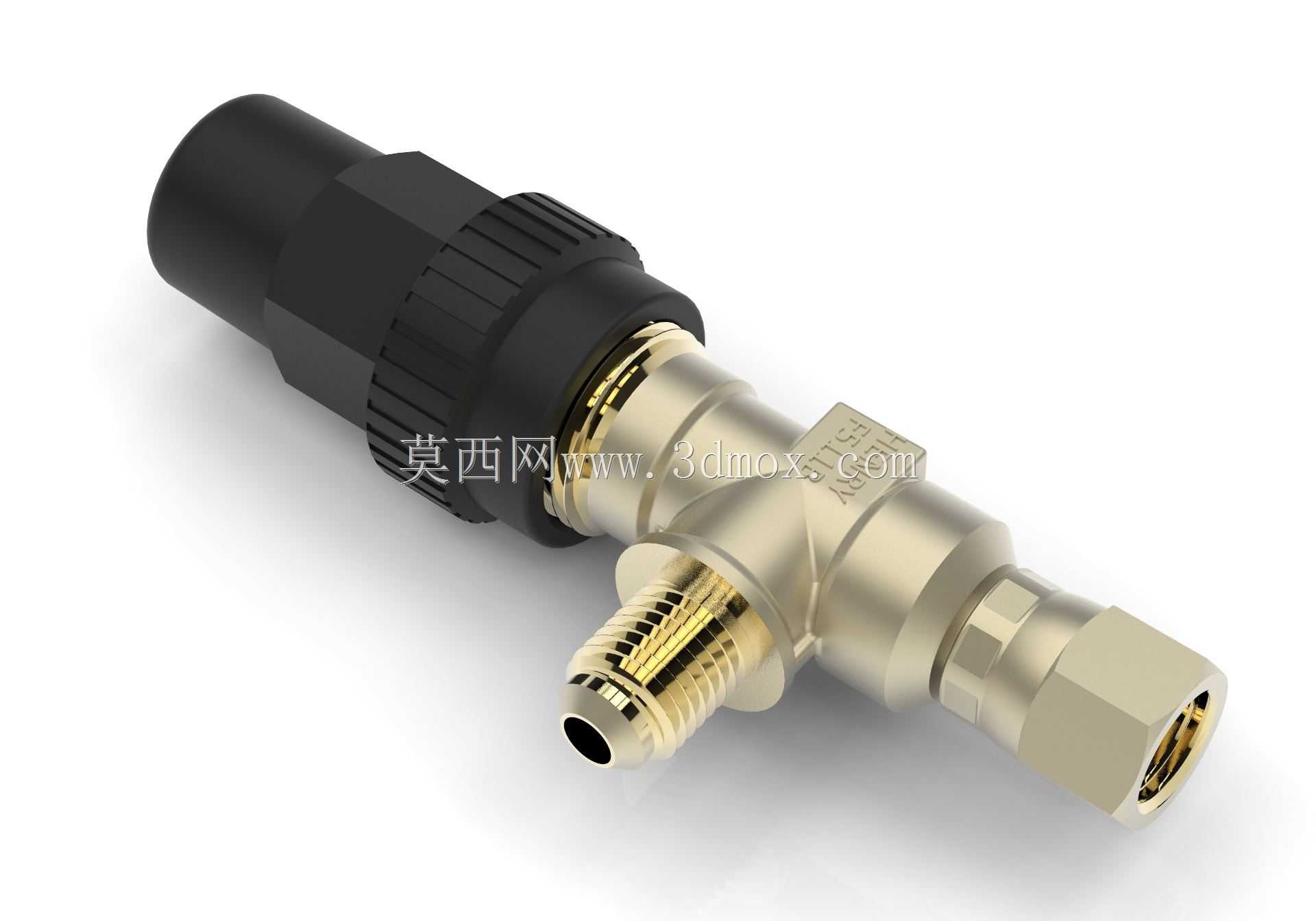

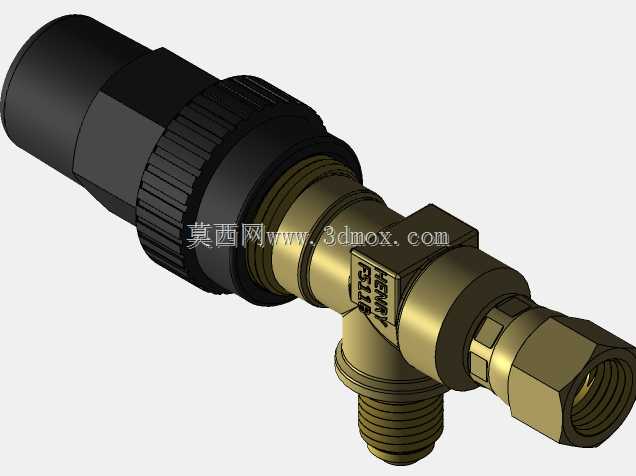

这款滑油切断阀主要应用于制冷压缩机组、工业润滑系统、小型液压供油回路中，承担油路通断控制、流量微调、检修隔离的核心作用，在制冷空调机组、工业冷冻设备、集中润滑供油系统中是保障油路安全的关键部件，当设备需要维护、油路出现异常超压或者需要切断供油路径时，该阀可以快速实现油路截断，避免滑油泄漏、系统跑油引发的设备润滑失效故障。从功能特性来看，该阀采用直角式流道设计，侧部外螺纹接口为滑油进油端，端部内螺纹接口为出油端，顶部的黑色旋拧帽为调节操作端，旋转调节帽可以带动内部阀芯升降，既可以实现全开全关的通断操作，也可以在小开度区间实现滑油流量的精细调节，适配不同工况下的供油流量需求；阀体主体采用黄铜材质打造，既具备优秀的耐油耐腐蚀特性，也能保证油路连接部位的结构强度，调节部位的滚花防滑设计可以让操作人员无需额外工具即可手动完成操作，接口处的螺纹密封结构可以保证油路连接后的密封性，避免滑油渗漏。从设计思路来看，这款阀件采用模块化结构拆分设计，将阀体、阀芯组件、调节密封组件、接口连接部分拆分为独立可装配的单元，既方便生产加工过程中的零件成型，也便于后期使用过程中的易损件更换维护；流道设计采用平滑过渡结构，尽可能降低滑油在阀腔内的流动阻力，避免滑油在阀腔内滞留积垢，调节部位的多重密封结构可以在长期调节操作后依然保持密封性能，避免滑油从调节杆部位渗漏。从外形尺寸与安装边界来看，该阀整体为直角布局结构，轴向总长度适配常规制冷机组、润滑系统的安装空间，侧部接口的外螺纹规格匹配行业通用的滑油管路连接标准，端部内螺纹接口可以直接对接供油管路或者设备油口，安装时仅需预留出顶部调节帽的操作空间即可完成安装与后期调节操作，无需额外预留过大的操作空间，适配紧凑布局的设备油路设计，安装时可以根据管路走向调整安装角度，不会影响阀件的通断与调节性能。
