立式手动推拉扳动式快速压紧夹具

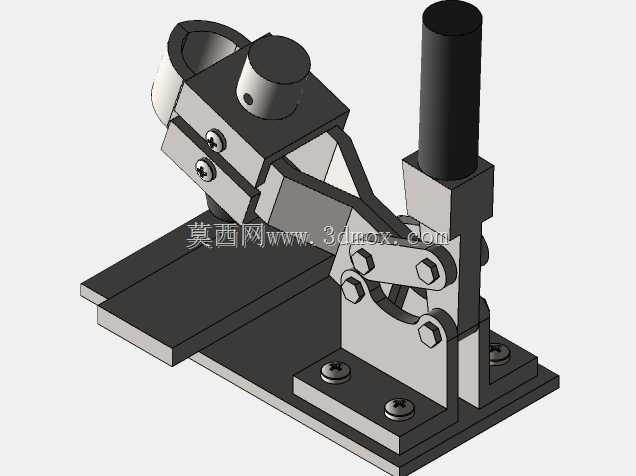

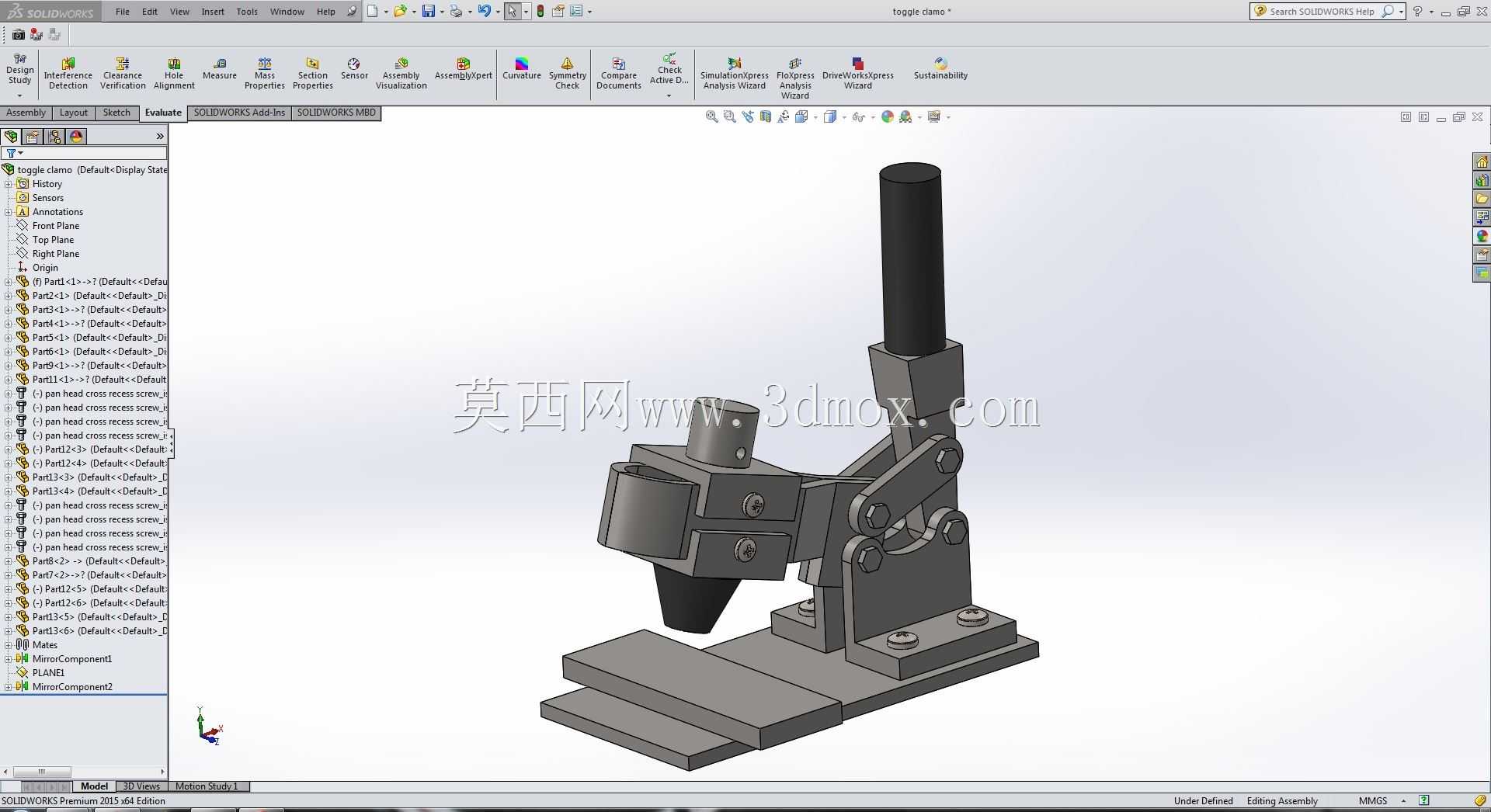

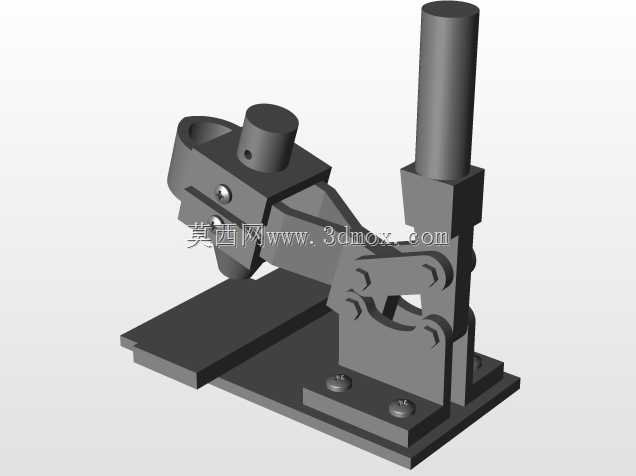

这款手动推拉扳动夹具是工装夹具领域里应用极为广泛的手动压紧类工装，主要面向小批量零件加工、电子元器件装配、五金件铆接、木制品胶合定位、小型工件检测定位等场景，在没有气动液压动力源的零散工位、维修工位、小作坊生产场景中，能够替代传统螺栓压板压紧方式，大幅降低工件装夹的辅助时间，提升工位操作效率。夹具整体采用立式结构布局，底部为平整的矩形安装基座，基座上预留了四个沉头安装孔位，可直接通过内六角螺栓固定在工作台面、专用工装板或者检测治具基板上，安装边界规整，不需要额外加工复杂的适配安装槽，常规的T型槽工作台、木质工装台、铝型材工作台都可以直接完成固定安装。其核心操作逻辑采用连杆死点锁紧机构，操作人员只需要扳动侧面的立式操作手柄，就可以带动内部的多组铰接连杆完成动作，推动压头垂直向下行进，当手柄扳动到行程终点位置时，连杆机构刚好越过机械死点，此时即使压头受到工件向上的反作用力，机构也不会自行松脱，能够提供稳定可靠的压紧力，避免加工或者装配过程中工件移位。压头部分采用可更换的锥头结构，针对不同外形的被压紧工件，可以更换平头、橡胶头、尖头不同形式的压头，适配金属毛坯件、塑料壳体、电路板、木质工件等不同材质的压紧需求，避免压伤工件表面。整个机构的运动行程经过合理设计，压头抬起后与下方承载平台留有足够的操作空间，方便操作人员取放工件，不需要额外抬升整个夹具结构。在设计过程中，所有铰接转动位置都预留了销轴安装间隙，同时考虑了长期使用的磨损余量，销轴采用耐磨钢材制作，能够承受上万次的反复扳动操作而不会出现明显的旷量，整体结构没有复杂的精密零件，加工难度低，普通的铣削、钻削设备就可以完成所有零件的加工，后期维护只需要定期在铰接位置涂抹润滑脂即可，不需要复杂的保养流程。相较于气动压紧夹具，这款手动夹具不需要布置气管、气源，也不需要配套控制阀门，整体购置和使用成本极低，非常适合多品种小批量的柔性生产场景，在装配流水线的旁侧工装、维修工位的临时固定、质检环节的工件定位等场景下，都能够发挥稳定的装夹作用，其垂直向下的压紧方向也适配绝大多数需要正面压紧的工件装夹需求，不会对工件产生侧向的推力，避免工件装夹过程中出现移位偏差。
