单相交流固态继电器结构设计方案

本次呈现的单相交流固态继电器，是工业电气控制场景中应用极为广泛的无触点通断器件，主要承担交流负载回路的开关控制职能，可适配工业自动化产线、温控加热系统、照明调控回路、小型电机启停控制等多类场景，相比传统电磁式继电器，它不存在机械触点磨损、拉弧烧蚀的问题，开关响应速度更快，工作过程无机械噪音，抗震动冲击性能更强，能够在高频率通断的工况下长期稳定运行。

从产品功能特性来看，这款固态继电器采用交流输入交流输出的设计逻辑，输入端仅需微小的控制信号即可驱动输出端完成主回路的通断，输入端与输出端之间通过光电耦合实现电气隔离，能够有效避免主回路的高压串入控制侧，保障低压控制回路的运行安全。输出侧采用双向可控硅作为功率开关元件，可适配24-380VAC区间的交流负载，额定通断电流可达10A，能够覆盖多数中小功率交流负载的控制需求，器件本身自带过零导通特性，可在交流电压过零点附近完成导通动作，大幅降低导通瞬间的浪涌电流对负载和电网的冲击，减少电磁干扰的产生。

在设计思路上，这款继电器采用模块化一体式封装结构，外壳选用阻燃耐高温的工程塑料材质，既能够为内部功率元件、电路板提供绝缘防护，也可抵御工业现场的粉尘、潮气侵入，提升器件的环境适应能力。底部设置带安装孔的金属固定底座，既可以通过螺丝将器件牢固固定在电气安装板、DIN导轨适配座上，金属底座还可辅助内部功率元件散热，降低长时间满负载运行时的器件温升，避免过热导致的性能衰减或损坏。

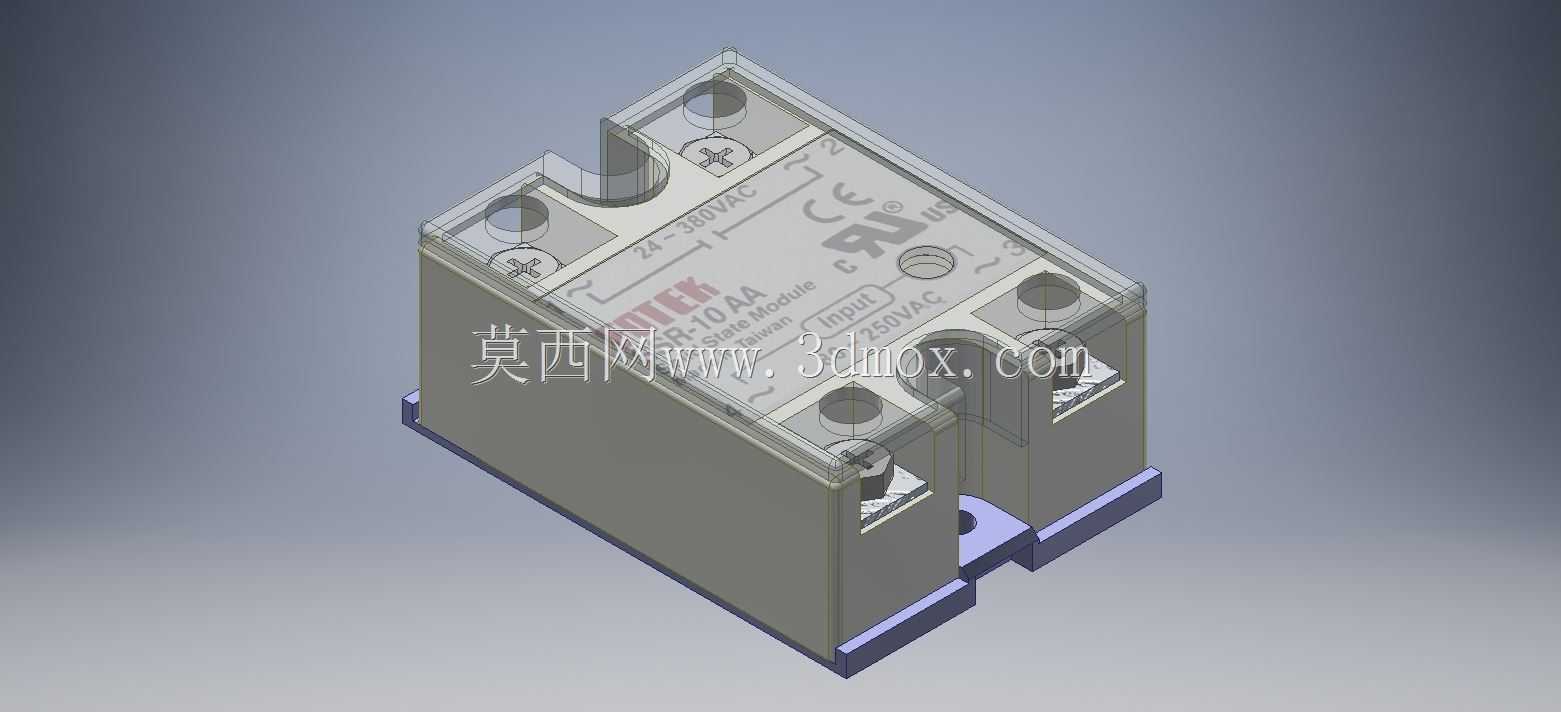

从外形尺寸与安装边界来看，这款继电器整体为方正的长方体结构，主体长宽高尺寸紧凑，不会占用过多电控柜内部的安装空间；上下两端分别设置输入、输出接线端子，端子采用螺丝压接式设计，可适配常规线径的多股铜芯导线，端子旁印有清晰的接线标识与参数标注，能够避免现场接线时出现错接问题；安装孔位间距符合工控元器件的通用安装规范，可直接替换同规格的传统固态继电器，无需额外改动安装板的开孔位置，适配现有电控系统的升级替换需求。器件侧面预留了足够的接线操作空间，安装后相邻器件之间无需预留过大间隙，可提升电控柜内部的空间利用率。
