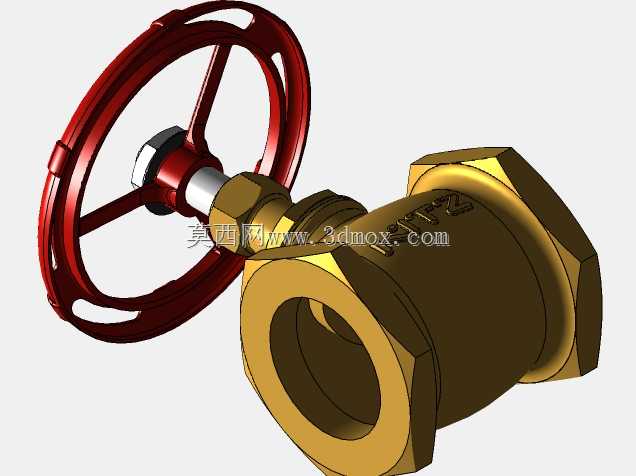

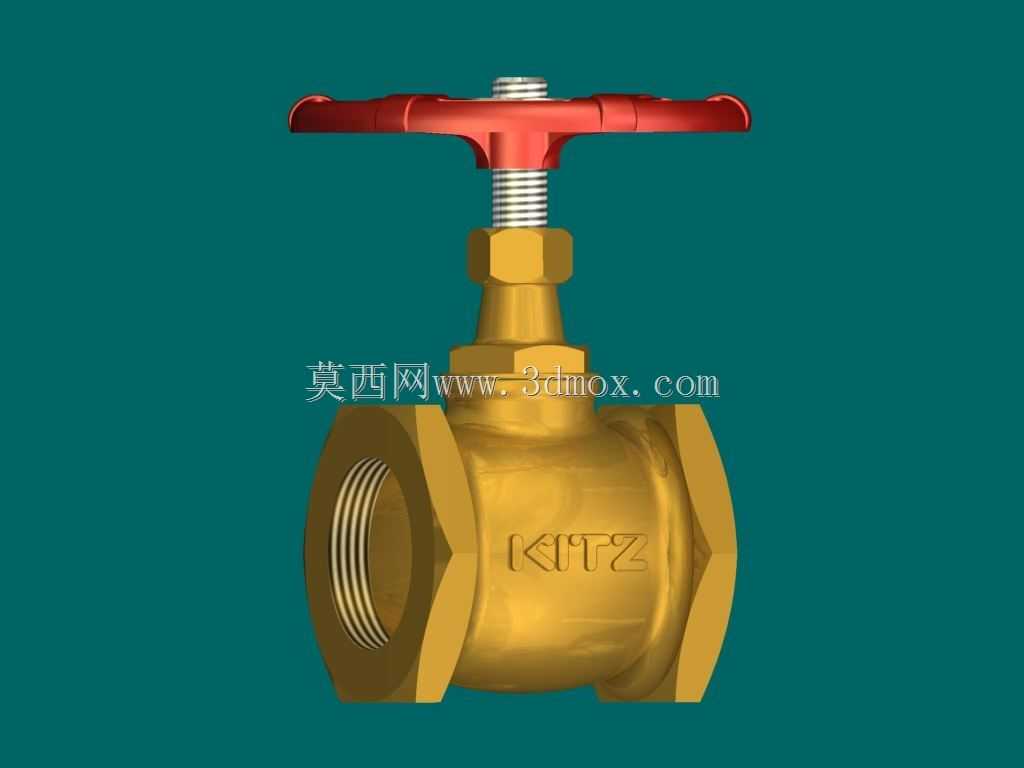

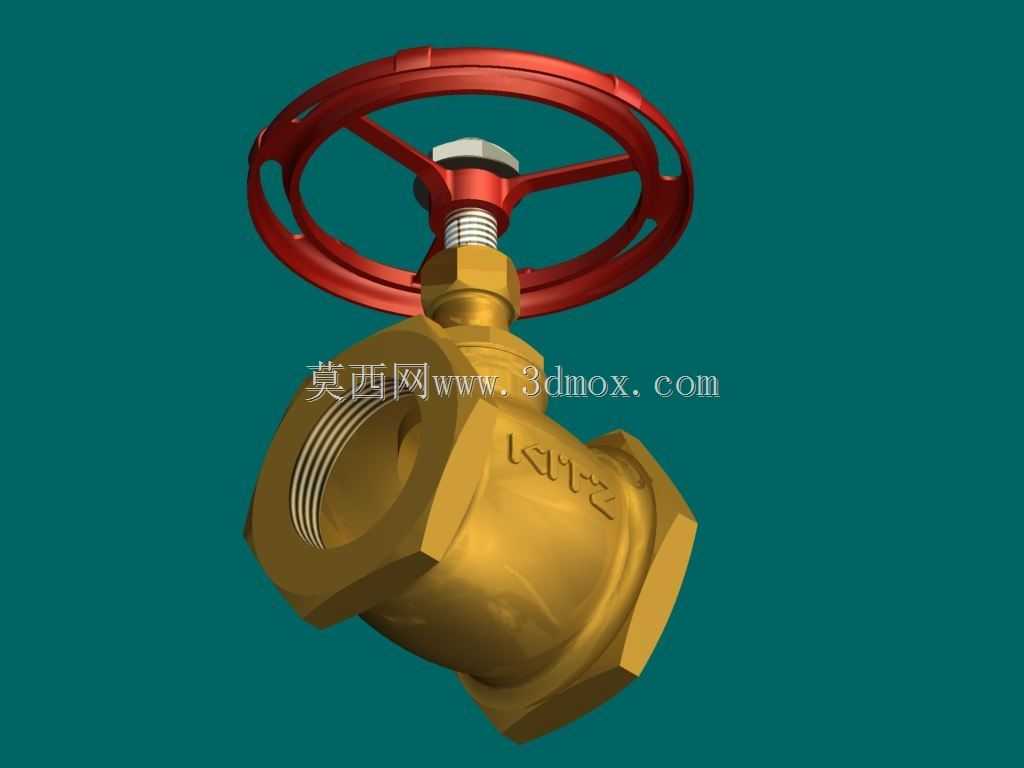

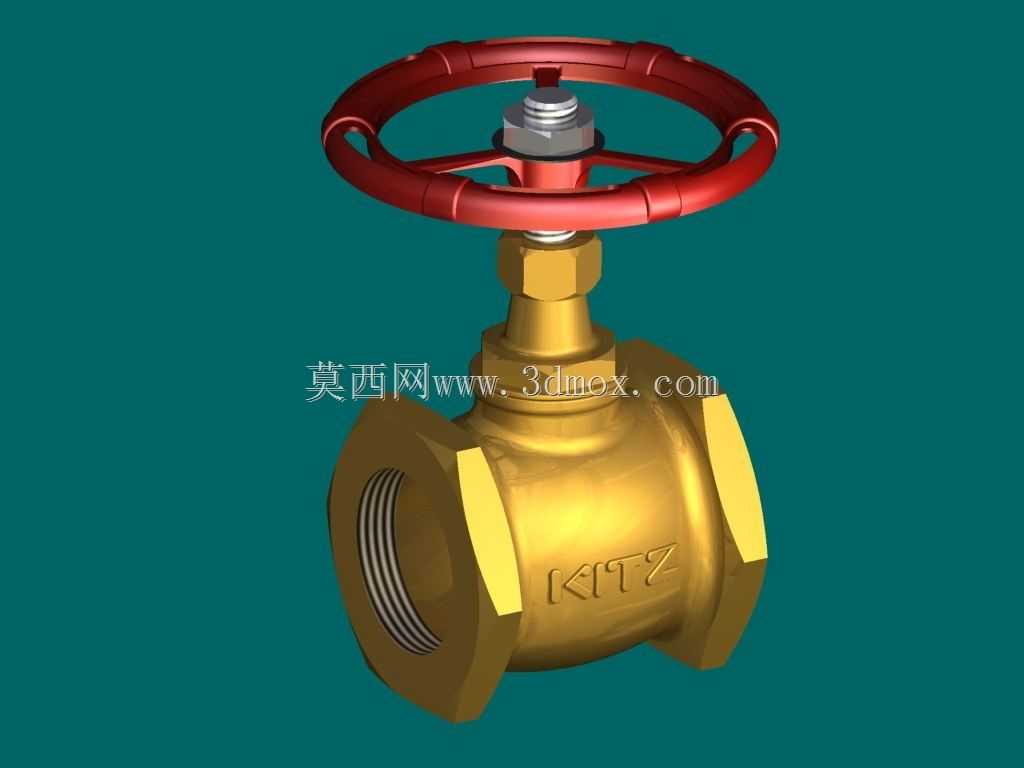

1-1/4寸KITZ青铜内螺纹截止阀结构

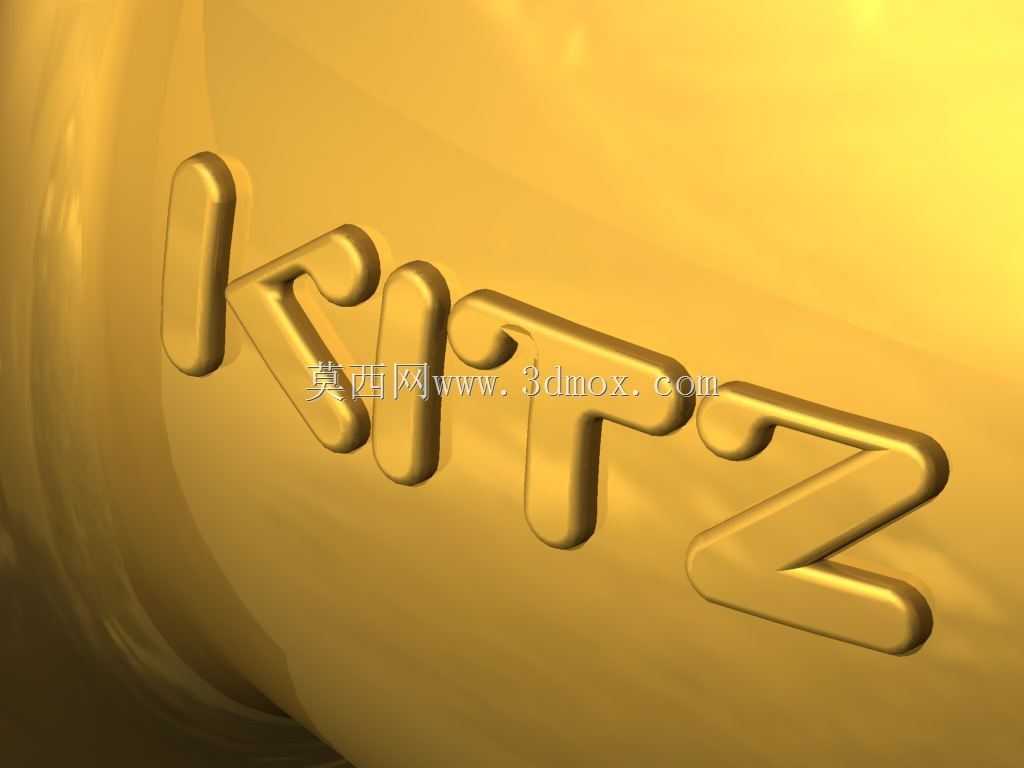

这款青铜截止阀主要面向民用给排水、暖通空调、小型工业流体输送等管路场景，作为管路中段的截断控制部件，核心作用是通过手轮驱动阀杆升降，带动阀瓣贴合或脱离阀座密封面，实现管路内流体的通断控制，相比同通径闸阀，它的密封性能更稳定，节流调节精度更高，适合需要频繁启闭、对截断密封性有要求的中低压管路系统，尤其适配水、低压蒸汽、非腐蚀性轻质油品等介质的输送管控。产品整体采用锡青铜作为主体材质，这类材质抗锈蚀、抗水蚀能力优异，长期接触水介质不易出现结垢、锈死问题，能有效降低长期使用后的维护成本，阀体上铸有品牌标识，两侧为内螺纹连接端，无需额外焊接法兰，安装时直接与同规格外螺纹管路端旋合即可，适配公称通径1-1/4寸的管路，安装边界紧凑，不需要预留过大的操作空间，手轮采用红色防滑轮辐式结构，操作时施力方便，即使带防护手套也能轻松完成启闭操作。设计过程中充分考虑了不同温度工况下的承压能力，在100摄氏度的常规水系统工况下，阀杆螺纹端拧入深度符合BS21（JIS B0203）标准要求，可承受16巴的工作压力，当工况温度提升至170摄氏度的低压蒸汽场景时，承压能力调整为7巴，匹配不同温度下青铜材质的强度衰减特性，避免高温工况下出现阀体变形、密封泄漏的问题。结构上采用明杆设计，阀杆升降过程中可以直观通过阀杆露出的高度判断阀门的启闭程度，方便现场运维人员快速判断管路状态，阀杆与阀体之间采用填料密封结构，长期使用后如果出现微量渗漏，只需拧紧填料压盖的螺母即可补偿密封磨损，不需要整体拆解阀门，大幅降低运维难度。阀体流道采用直通式设计，介质流动阻力适中，阀瓣密封面采用平面贴合结构，关闭时只需施加较小的扭矩就能实现可靠密封，避免过度施力导致密封面压伤，整体结构紧凑，外形圆润没有尖锐棱角，安装过程中不容易磕碰损伤周边管路部件，适配住宅给排水支管、小型换热站管路、设备配套冷却水系统等多种安装场景，能在不占用过多管路空间的前提下，提供稳定可靠的流体截断功能。
