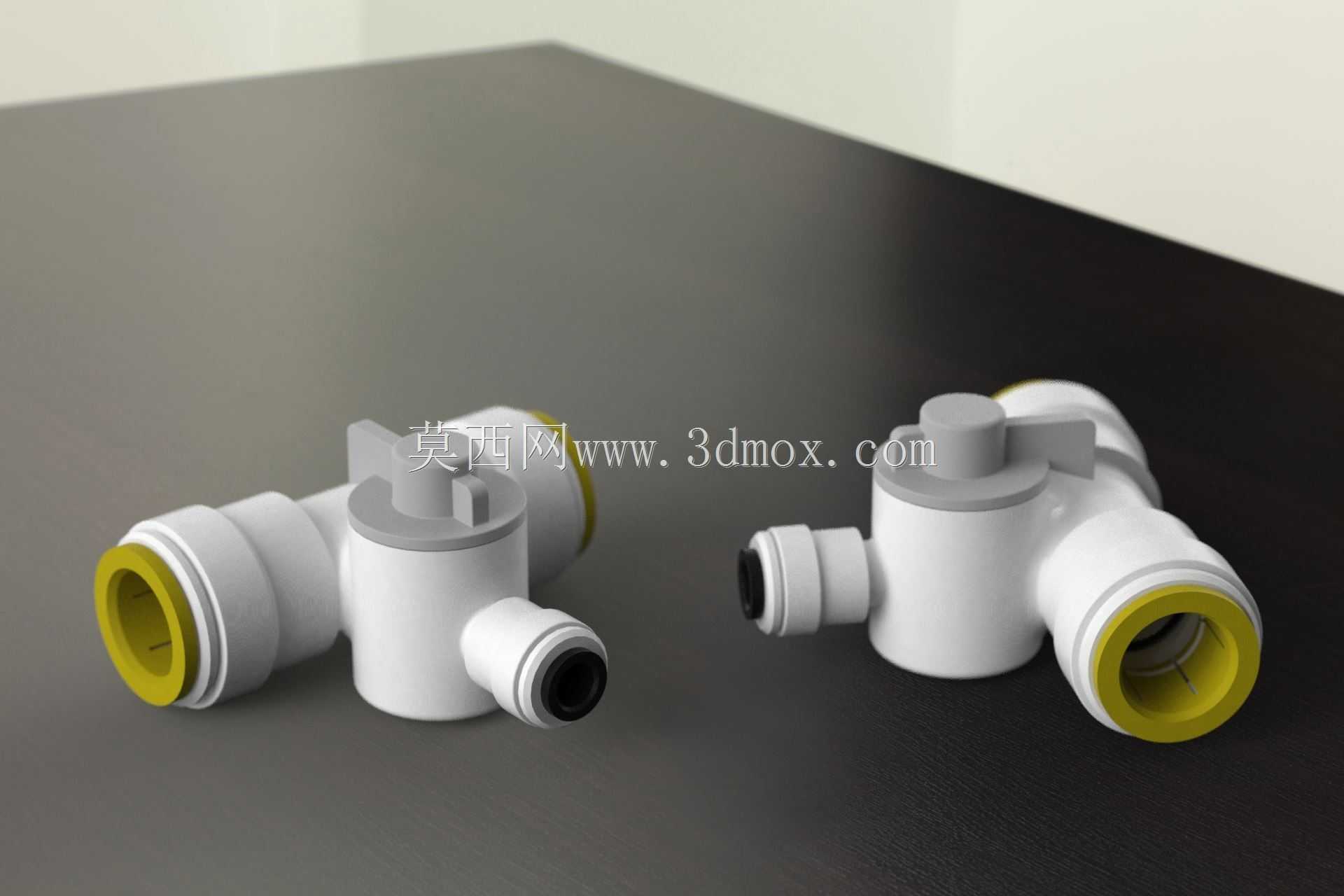

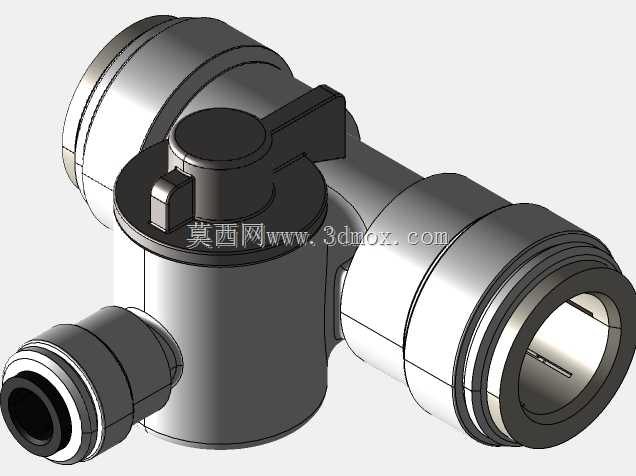

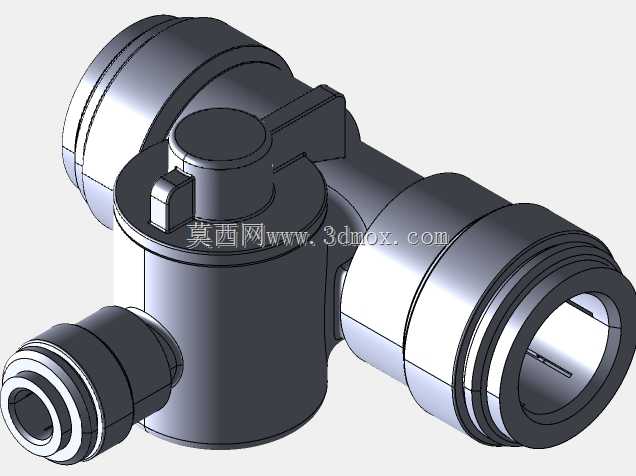

快插式塑料三通截止阀结构设计

这款快插式三通截止阀主要面向民用净水、小型气动管路、家装给排水等场景的支路管控需求，日常多用于净水器水路分支、小型气动设备气路通断、水族管路分流等场景，能够在不截断主路介质输送的前提下，单独控制支路的通断状态，大幅降低管路改造、设备维护的操作难度。产品整体采用食品级耐腐塑料作为主体材质，密封部位搭配弹性硅胶圈，既能够耐受日常输水场景中的弱酸弱碱腐蚀，也不会对输送的饮用水造成二次污染，适配PEX管、紫铜管等常见的小口径软硬管路，无需额外套丝、缠生料带，仅需将管路插入对应接口即可完成密封固定，安装效率相比传统螺纹阀件提升数倍。从功能设计来看，这款三通阀采用T型流道结构，主路为直通式大口径接口，支路为垂直布置的小口径接口，顶部设置的拨杆式手柄仅需90度旋转即可完成支路的通断切换，手柄操作阻尼适中，带有明确的开关档位限位，日常操作无需额外工具即可完成，拨杆表面做了防滑纹理处理，湿手操作也不会打滑。产品的接口尺寸覆盖常用的1/2英寸到1/4英寸管径规格，主路接口适配主流的入户净水管路外径，支路接口适配净水器龙头、压力桶、小型气动元件等支路部件的连接尺寸，整体安装边界紧凑，阀体最大外径不超过40mm，安装后占用的管路周边空间极小，能够适配橱柜内部、设备机箱内部等狭小安装空间的布置需求，阀体各个接口的同轴度公差控制在0.1mm以内，插入管路后不会出现偏斜、卡滞的问题，快插结构内部的弹性卡圈能够牢牢咬合管路外壁，即使在1MPa以内的管路压力下也不会出现管路脱开、渗漏的问题。在设计细节上，阀体的流道内壁做了光滑圆弧过渡处理，没有直角死角，介质流经时的流阻极低，不会出现明显的压降，也不容易滞留杂质造成流道堵塞；阀体外部的加强筋布置兼顾了结构强度与外观整洁度，既能够承受管路安装时的侧向扭力，也不会出现多余的棱角造成安装刮手的问题，接口端部的黄色标识圈明确区分了不同口径的接口，安装时能够快速识别对应管径，避免错接。
