两级传动齿轮减速装置结构设计

这款两级齿轮减速装置，主要面向中小功率工业传动场景设计，可配套12马力规格的驱动电机使用，适配输入转速750RPM的动力输入工况，固定传动比为13.3，能够将原动机的高转速低扭矩输出，转换为作业端需要的低转速高扭矩动力，广泛应用在轻工输送、小型农机配套、工业生产线辅机驱动、小型物料提升设备等需要匹配转速与传递扭矩的场景中，在传动链路里承担核心的动力适配作用，避免原动机直接驱动负载时出现扭矩不足、转速不匹配导致的设备卡滞、电机过载烧毁等问题。

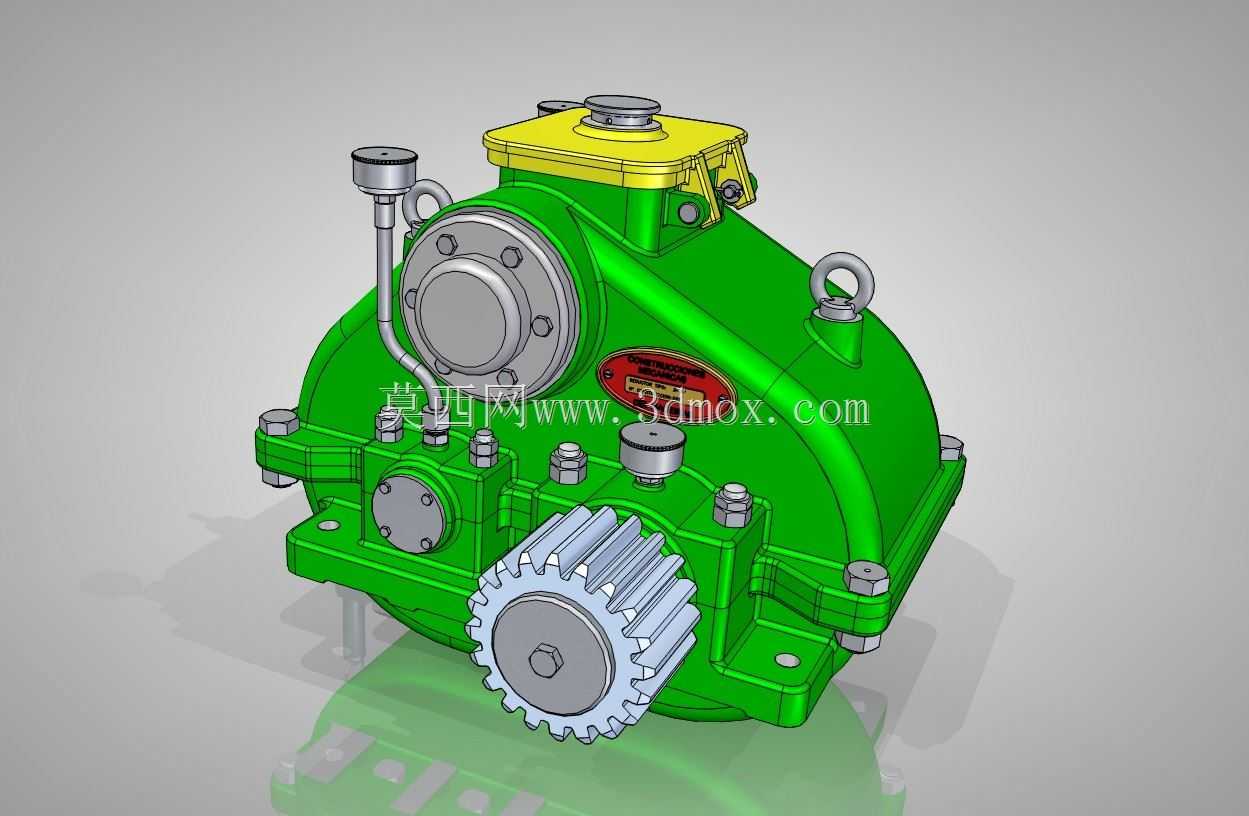

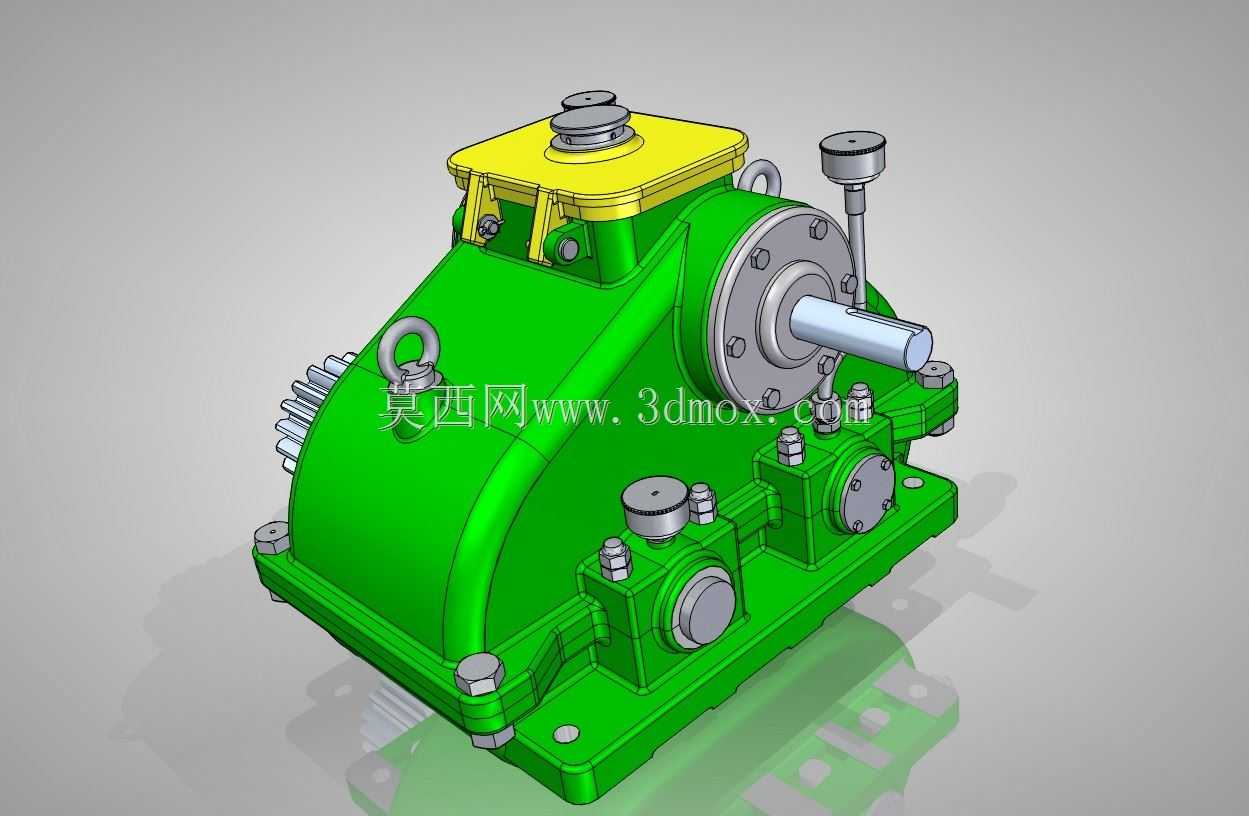

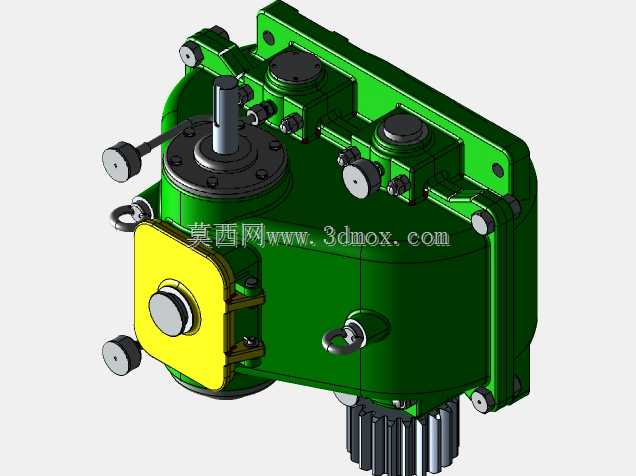

从功能特性来看，该装置采用两级圆柱齿轮传动结构，相比单级减速结构，在同等传动比需求下整体结构更紧凑，箱体采用剖分式铸造壳体设计，壳体外部设置多道加强筋结构，既能够提升壳体的结构刚性，承受齿轮啮合过程中产生的径向与轴向载荷，也能增大散热面积，帮助齿轮啮合产生的热量快速散出，保证长时间运行时箱体内润滑油温度处于合理区间。箱体顶部设置带密封结构的注油口与透气帽，既方便定期补充更换润滑油，也能平衡箱体内外气压，避免运行时内部压力升高导致密封件渗漏油；侧面设置外置的油位指示部件，可直观观察箱体内润滑油液位高度，方便日常运维检查；输入与输出轴端均采用多层密封结构，防止润滑油泄漏同时阻挡外部粉尘、水汽进入箱体内部，延长齿轮与轴承的使用寿命。箱体顶部设置吊装吊环，方便设备的转运与现场安装就位，底部设置带安装孔的固定脚座，可通过螺栓直接固定在设备安装基座上。

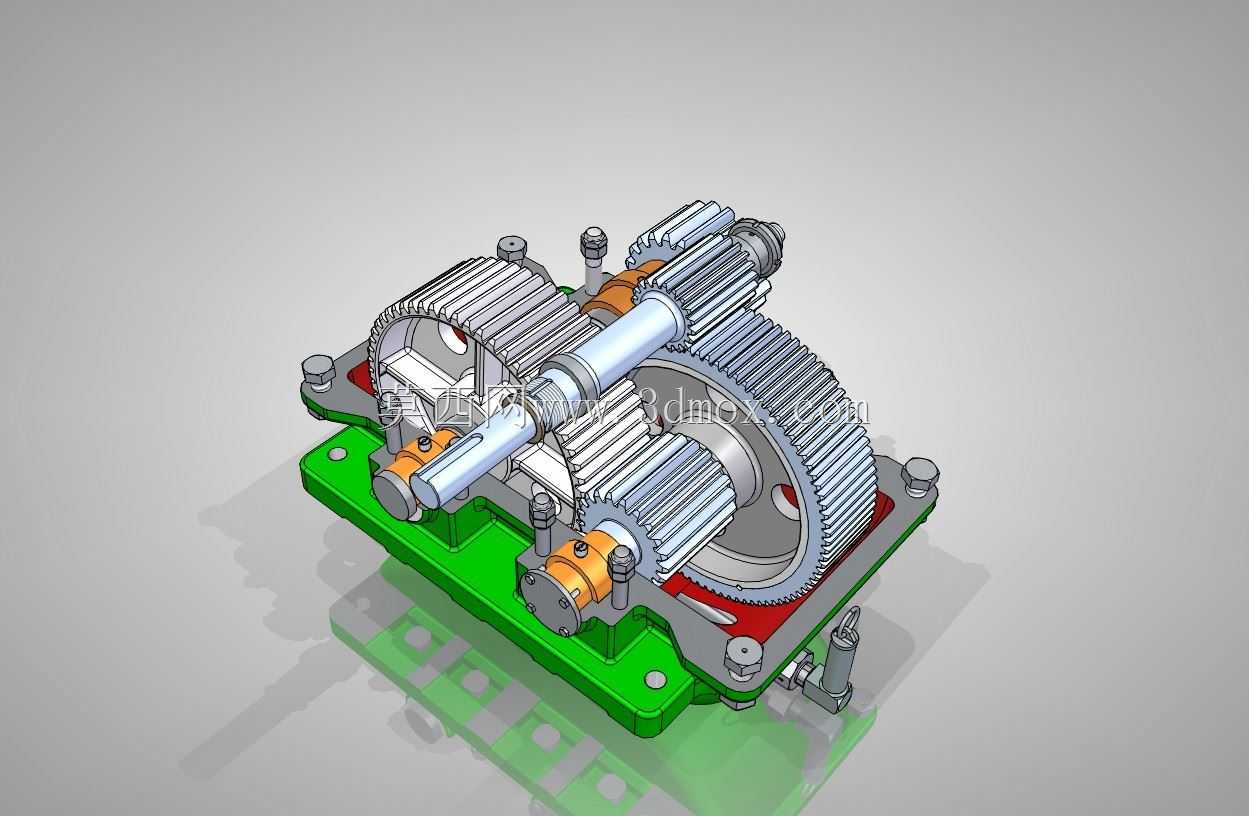

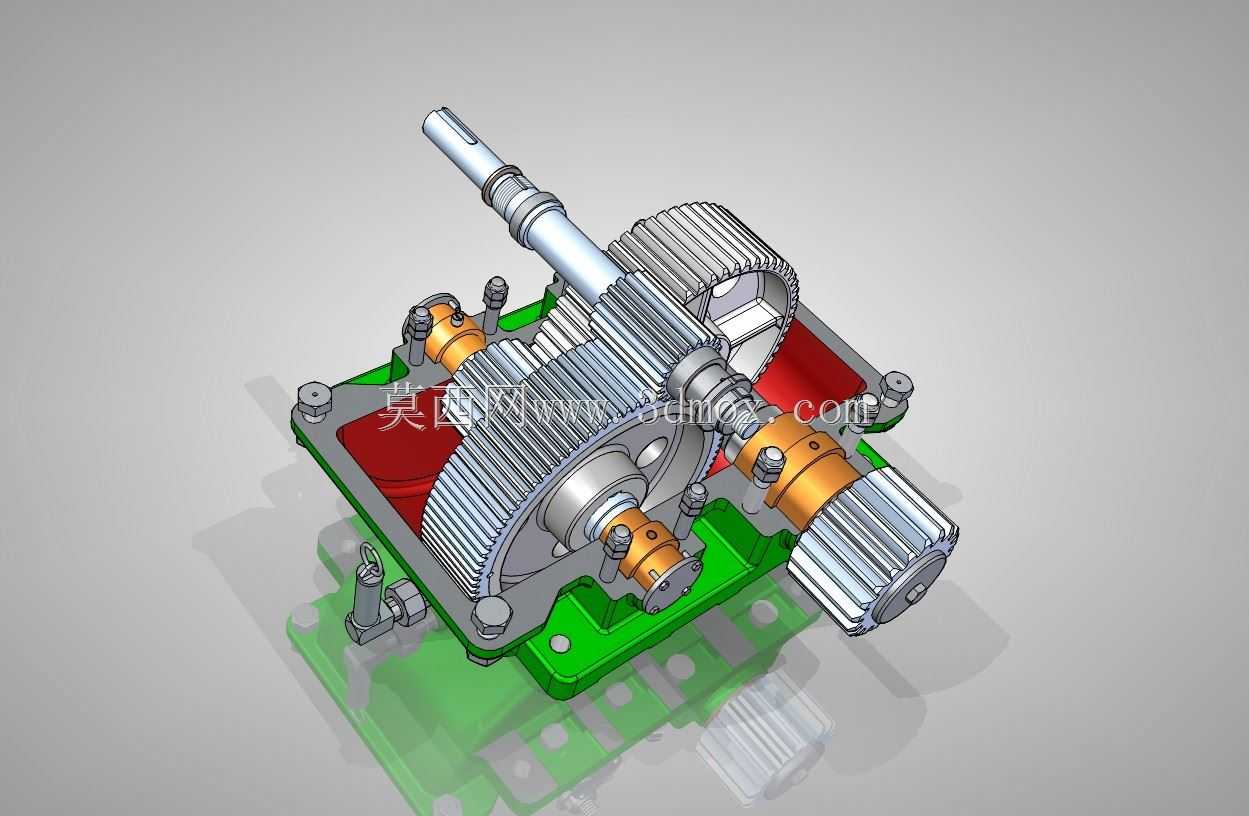

在设计思路上，这款减速装置优先考虑了运维便利性与运行可靠性，将各级齿轮的啮合参数做了优化匹配，高速级采用小模数齿轮降低高速运转时的啮合噪音，低速级采用大模数齿轮提升扭矩承载能力，各级传动轴均配套滚动轴承做回转支撑，降低传动过程中的摩擦损耗，提升整体传动效率。在安装边界设计上，底部安装脚座的孔位采用对称布局设计，可适配不同方向的安装固定需求，输入轴与输出轴的轴伸尺寸、键槽规格均匹配常规工业配套标准，不需要额外做转接加工就可以直接和配套的电机、负载设备对接，输出端外伸的齿轮结构可直接和配套的外啮合齿轮副对接，也可根据使用需求更换为联轴器连接结构，适配不同的传动连接形式。整体外形采用圆弧过渡的箱型结构，没有尖锐的外凸棱角，既提升了壳体的铸造工艺性，也能避免安装运维过程中磕碰划伤，外部各紧固螺栓均采用外露标准件设计，后期拆解维护时不需要特殊专用工具就可以完成开盖检修、易损件更换等操作，能够有效降低设备全生命周期的运维成本。
