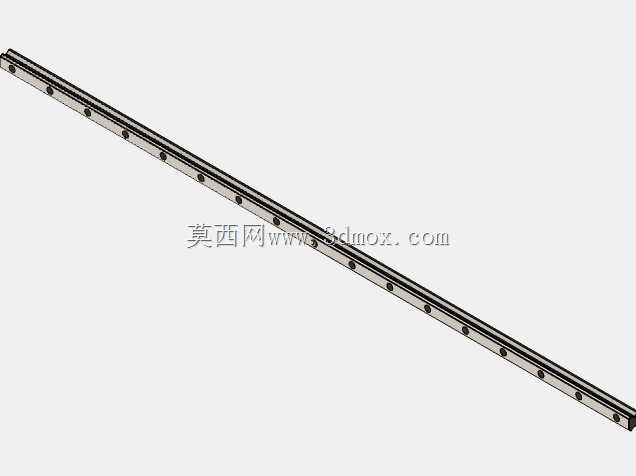

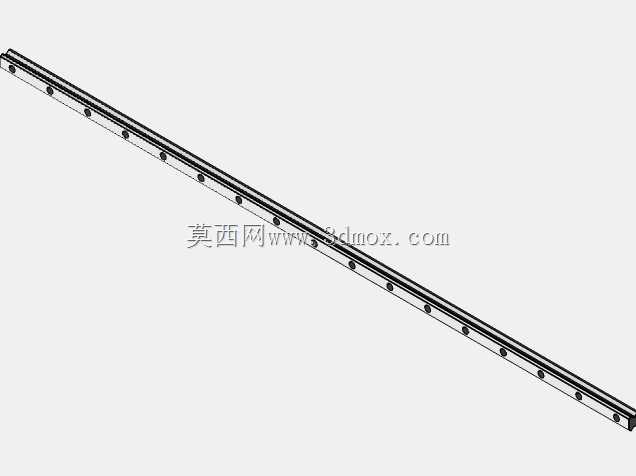

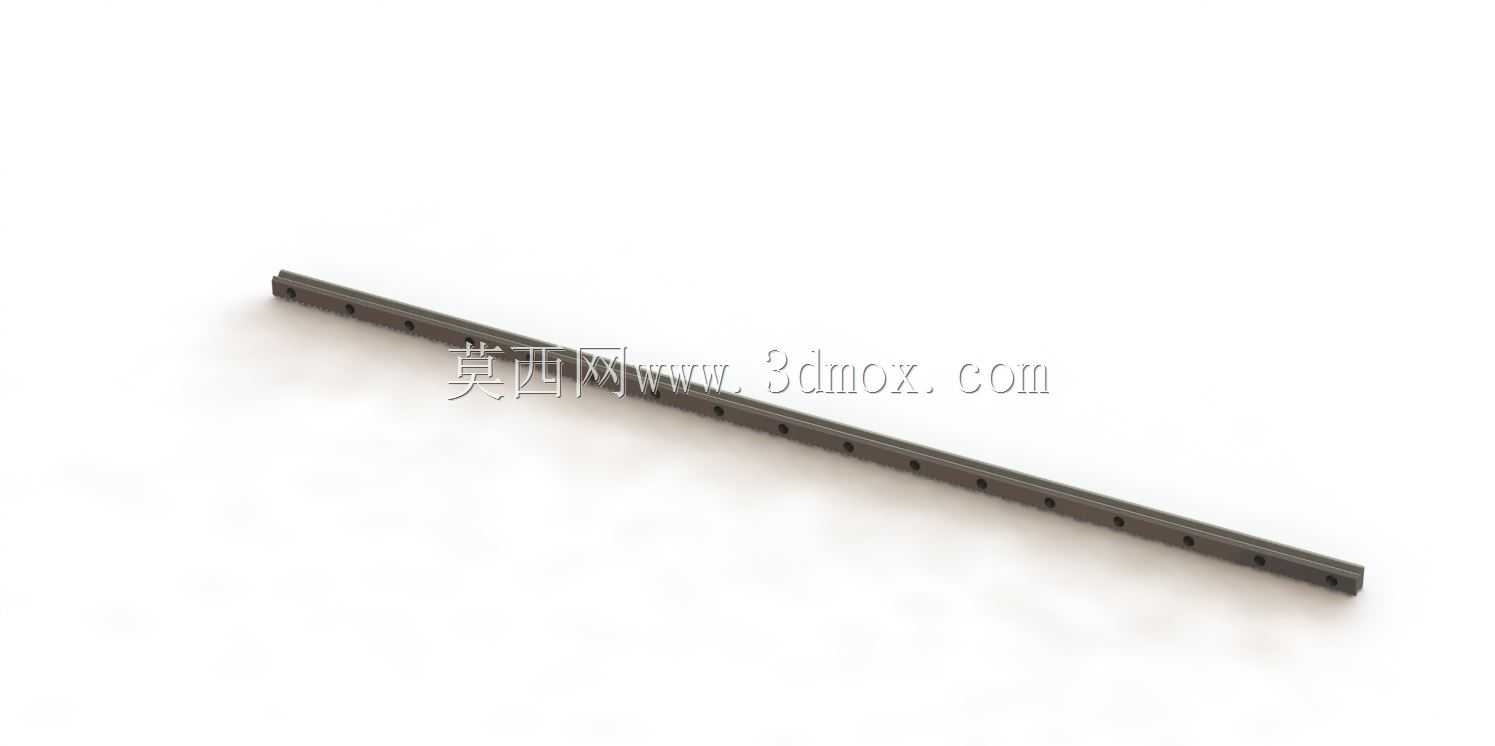

HG20海温直线导轨钢轨三维设计

这款HG20规格的直线导轨钢轨，是直线传动系统里的核心承载导向部件，广泛应用在各类需要高精度直线往复运动的工业场景中，小到桌面级自动化检测设备、精密点胶工位，大到数控机床的进给轴、工业机械手的行走轴、自动化生产线的移栽模组，都能看到这类导轨的身影。它的核心作用是为配套的滑动滑块提供稳定的运动轨道，在承受工作负载的同时，保证运动过程的直线精度，降低传动过程中的摩擦阻力，让设备的往复运动更平顺、定位更精准，有效减少设备运行的卡顿与磨损问题，延长整套传动机构的使用寿命。从设计思路来看，这款导轨采用了标准化的HG系列通用安装尺寸，轨身主体为长条形等截面结构，整体采用高碳合金钢材质加工，经过淬硬处理后轨面具备足够的硬度与耐磨性能，能够长期承受往复滑动带来的摩擦损耗。轨身沿长度方向等距排布了标准安装孔位，安装时可以直接通过螺栓穿过孔位将导轨固定在设备的安装基准面上，不需要额外做复杂的适配加工，大幅降低现场安装调试的难度。这款导轨的标准适配长度为1000mm，安装时需要预留对应长度的平直安装基准面，保证导轨固定后不会出现扭曲变形，轨身的截面尺寸符合HG20系列的通用规范，能够和同规格的标准滑块直接配套使用，不需要单独定制适配部件。在实际设备装配中，这类导轨通常会成对平行安装，分别作为运动部件的两侧支撑导向结构，安装过程中需要校准两根导轨的平行度，避免滑块运行过程中出现卡滞、偏磨的问题。轨身的安装孔位间距经过标准化设计，能够适配多数自动化设备的安装板孔距，不管是新设备的设计装配，还是旧设备的传动部件更换，都能快速完成适配。导轨的导向面经过精密磨削加工，表面粗糙度控制在合理范围内，和滑块的滚动体配合时能够实现低阻力的顺畅滑动，即使在高速往复运动的工况下，也能保持稳定的导向精度，不会出现明显的振动或偏移问题，能够满足精密加工、精密检测类设备对运动精度的严苛要求。
