Geomagic逆向设计泵用传动轴结构

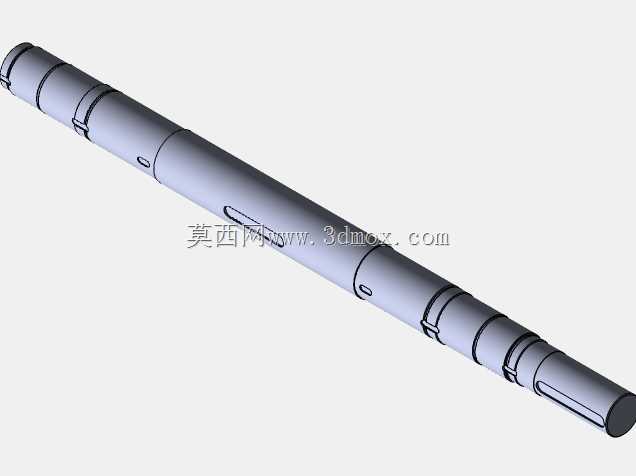

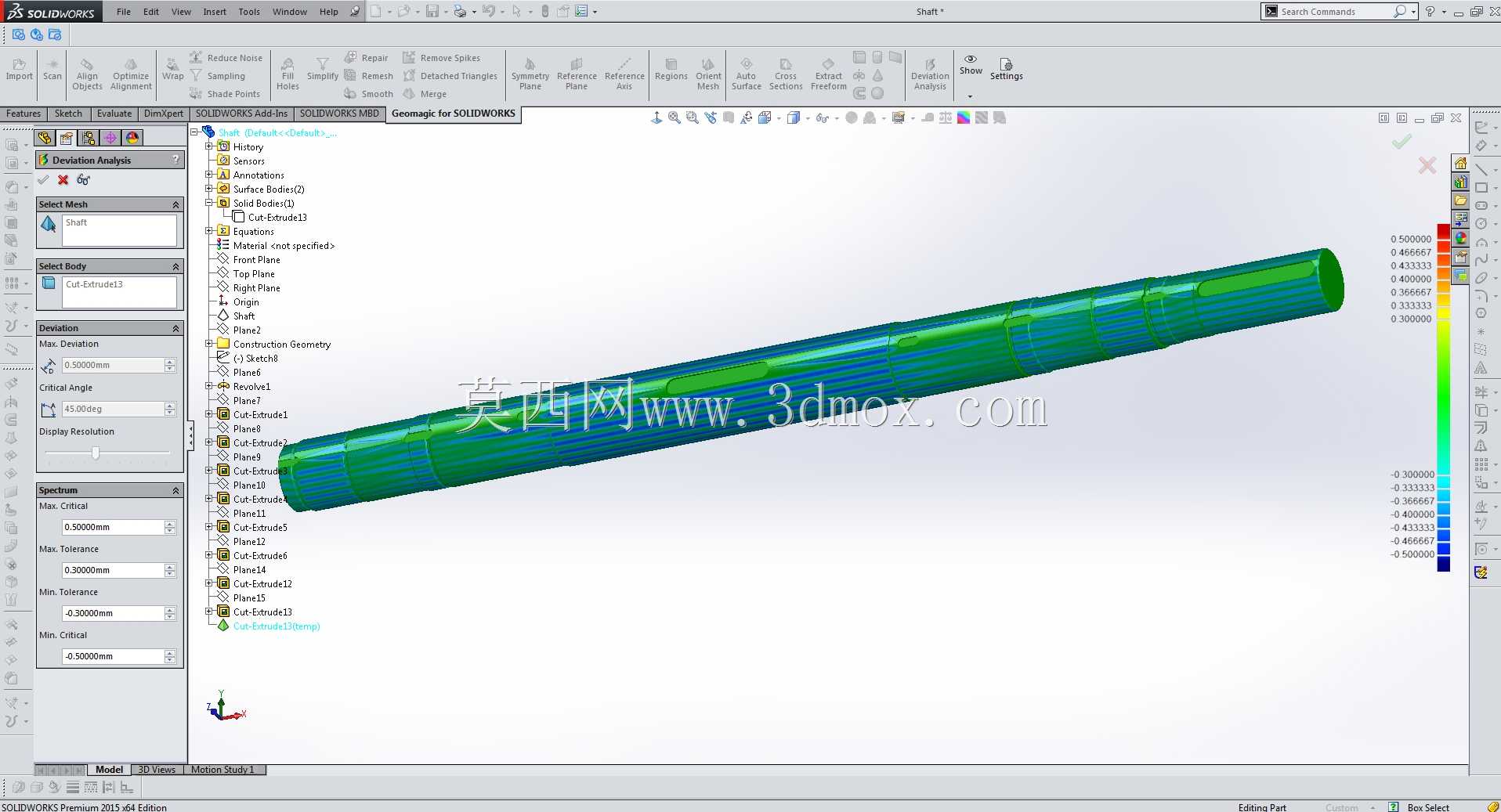

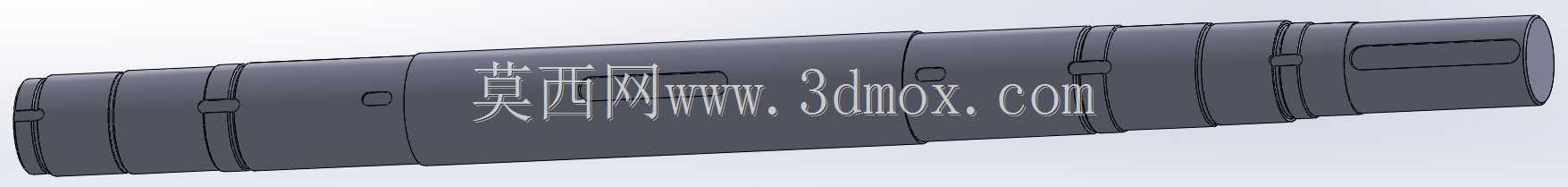

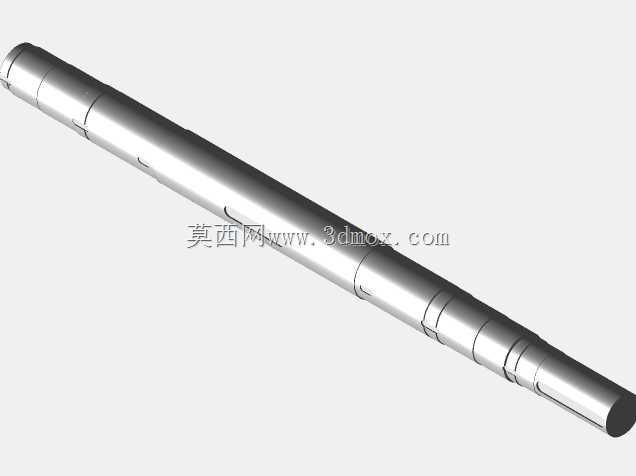

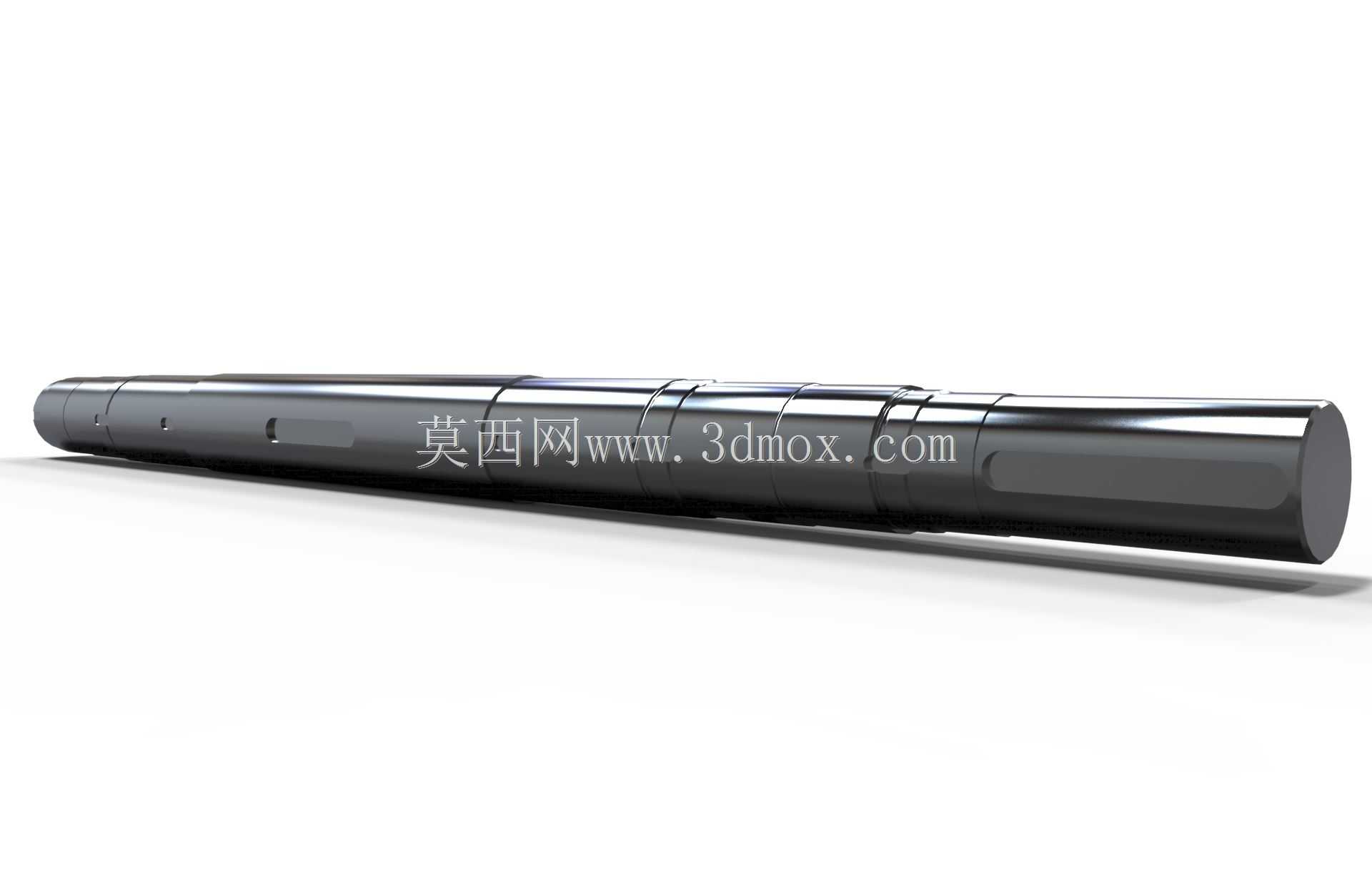

该轴类零件是容积式转子泵的核心传动构件，主要应用于市政给排水、工业流体输送、化工介质增压等场景下的离心泵、齿轮泵、螺杆泵设备中，承担动力输入与扭矩传递的核心作用，将驱动端电机输出的旋转扭矩平稳传递至泵腔内部的叶轮、螺杆等做功部件，带动流体完成增压输送流程。零件整体为长轴类回转结构，沿轴向依次分布有轴承配合段、密封安装段、叶轮定位段、驱动连接段等不同功能区段，各段轴径根据承载需求做差异化设计，承载扭矩较大的驱动段轴径做加粗处理，密封配合段严格控制表面粗糙度与圆柱度公差，避免运行过程中出现介质泄漏问题。轴身分布有多处键槽与定位环槽，键槽用于实现轴与传动部件的周向固定，传递额定工作扭矩，定位环槽用于安装卡簧、定位套等限位零件，约束轴上各装配部件的轴向窜动，保证泵组运行过程中各部件的配合位置精度。设计过程采用逆向工程思路，先通过三维扫描获取实物轴的点云数据，经过点云降噪、特征拟合、曲面重构等步骤生成参数化实体模型，建模过程中重点还原各轴段的同轴度要求、键槽的对称度公差、轴肩过渡处的圆角结构，避免应力集中导致的轴件疲劳断裂问题。模型严格还原实物的安装边界尺寸，两端轴头的配合长度、轴承位的直径公差、密封段的轴向位置均与实物保持一致，可直接用于泵组的维修测绘、备件加工、有限元受力分析等场景，能够帮助技术人员快速完成老旧泵组的备件复刻，无需从零开始测绘建模，大幅缩短设备维修的备件准备周期。轴身表面的细节特征如退刀槽、倒角、中心孔等均做了完整还原，保证模型与实物的装配兼容性，替换安装时无需二次修配即可直接装入原有泵体，适配原有轴承、密封件、叶轮等配套部件的安装尺寸要求。
