莫尼莫耐驰单螺杆输送泵结构设计

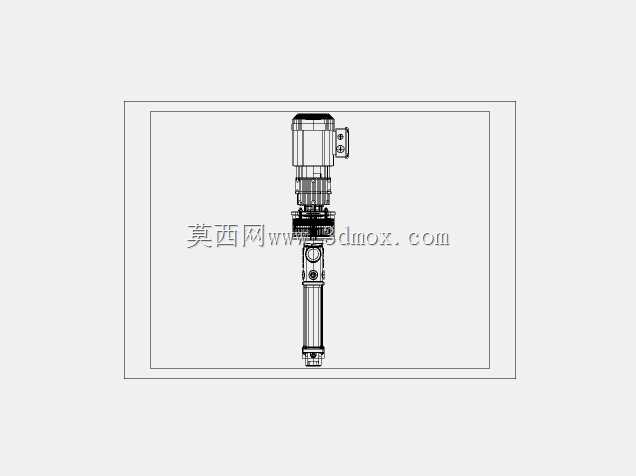

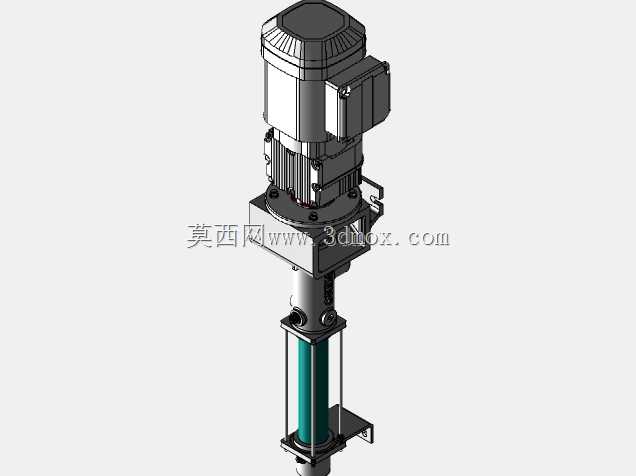

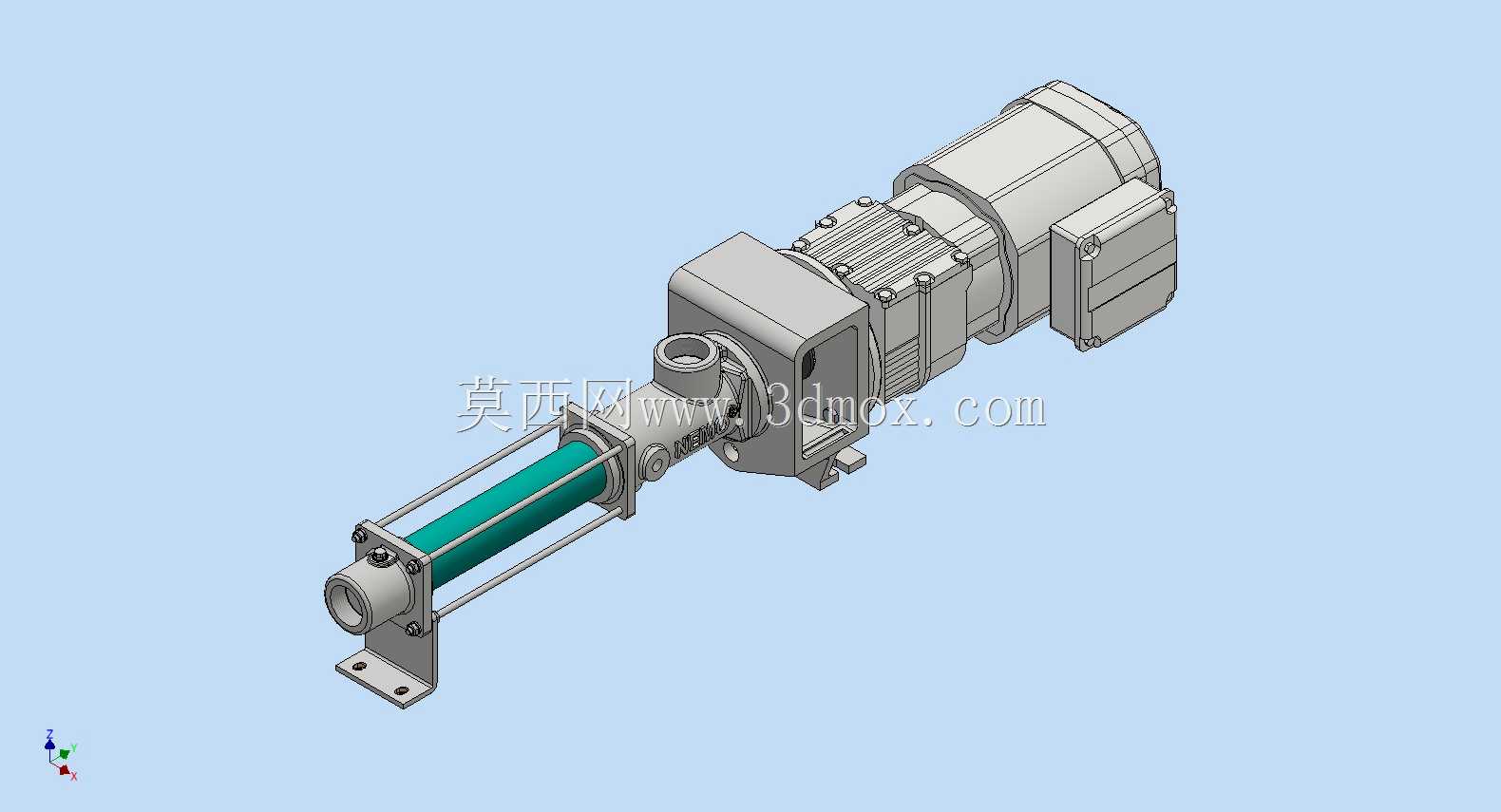

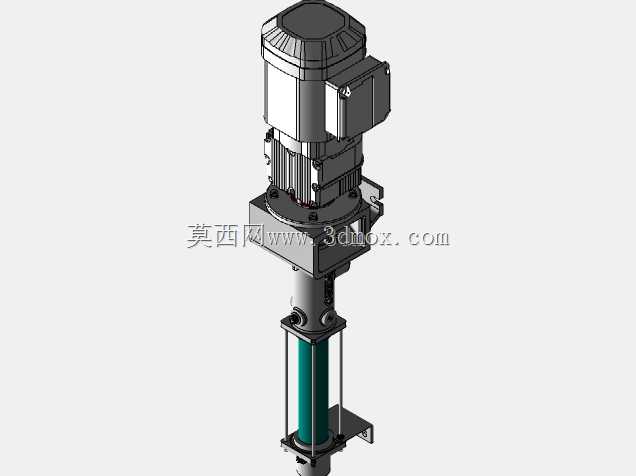

该款单螺杆输送泵主要面向高粘度流体输送工况设计，可广泛应用于食品加工、精细化工、市政污泥处理、粘稠浆料输送等场景，能够稳定输送含有固体颗粒的介质、高粘度膏状物料以及对剪切敏感的流体介质，避免常规离心泵输送高粘介质时出现的效率骤降、介质剪切破坏、流量脉动大等问题。从实际用途来看，该泵可承担生产流程中的介质定量输送、增压喂料、长距离管线输送等任务，运行过程中流量稳定无脉动，不会对输送介质的物性造成破坏，适配番茄酱、果酱、污泥、油漆、树脂、纸浆等多种特殊介质的输送需求。从功能特性来看，该泵采用偏心单螺杆与橡胶定子配合的容积式工作原理，螺杆在定子型腔内转动时形成连续的密闭容腔，通过容腔的推移实现介质的平稳吸入与排出，自吸能力强，无需额外灌泵即可启动运行，运行噪音低，磨损部件少，日常维护仅需定期检查定子与螺杆的磨损状态即可，维护成本远低于同工况下的其他类型泵体。设计过程中，优先考虑了安装适配性与运行稳定性，驱动端采用标准法兰安装的减速电机直联结构，省去了中间联轴器传动环节，大幅缩小了泵组的整体轴向尺寸，泵体进出口采用标准法兰连接结构，可直接对接现有工业管线，无需额外制作转换接头；支撑脚采用带安装孔的板式支座设计，可直接固定在混凝土基础或者钢制安装架上，安装时无需复杂的对中调整作业。外形尺寸方面，泵组整体采用卧式布局，驱动电机位于泵组尾端，定子段采用拉杆式结构包裹橡胶定子套，进出口分别位于泵体前端与定子段上部，整体轴向长度紧凑，径向尺寸控制合理，安装边界预留了足够的管线连接与维护操作空间，日常检修时无需拆卸进出口管线即可完成定子与螺杆的更换作业，大幅降低了现场维护的作业难度与停机时间。泵体的过流部件采用圆滑过渡结构设计，避免出现介质滞留的死角，既降低了介质流动阻力，也方便输送完成后的泵腔清洗作业，适配需要定期更换输送介质、对卫生等级有一定要求的生产场景。
