集成驱动式变量输送泵结构设计

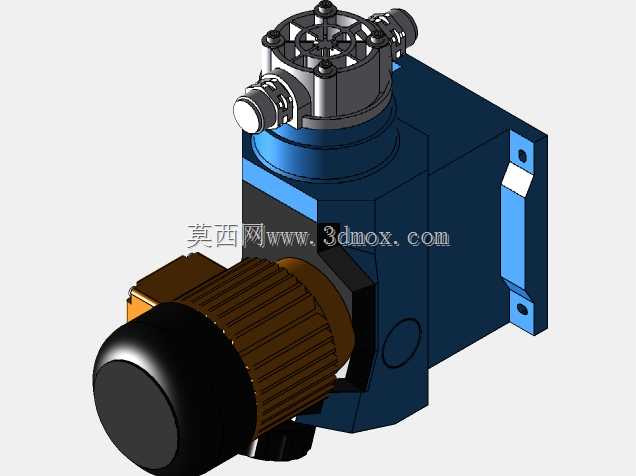

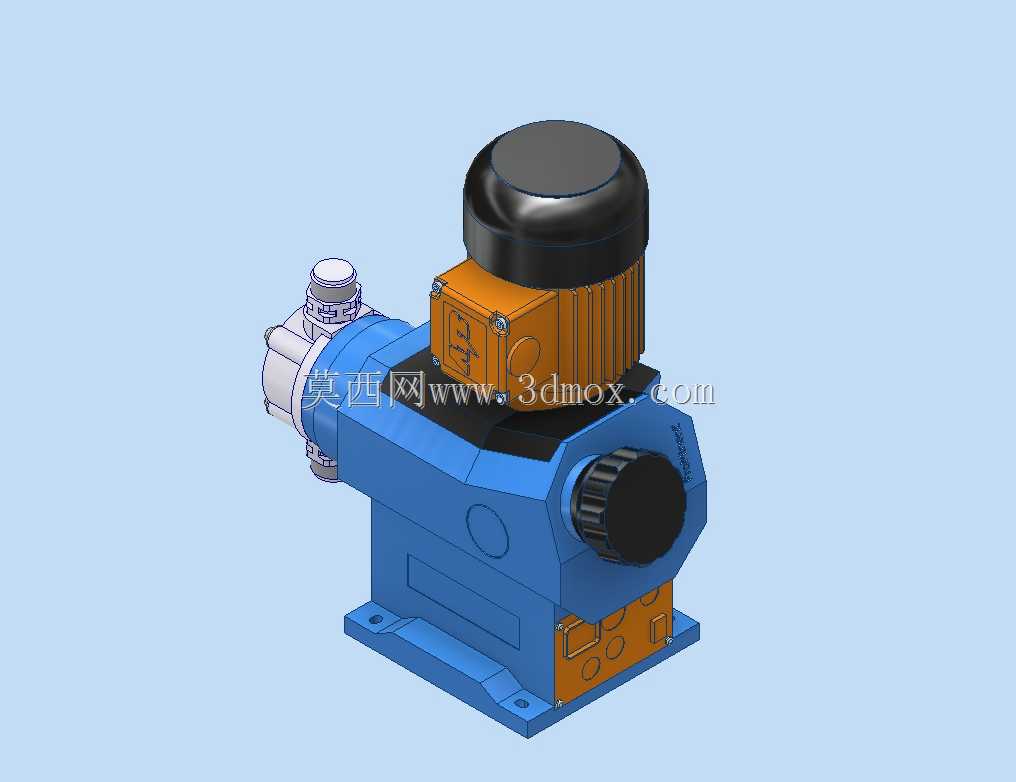

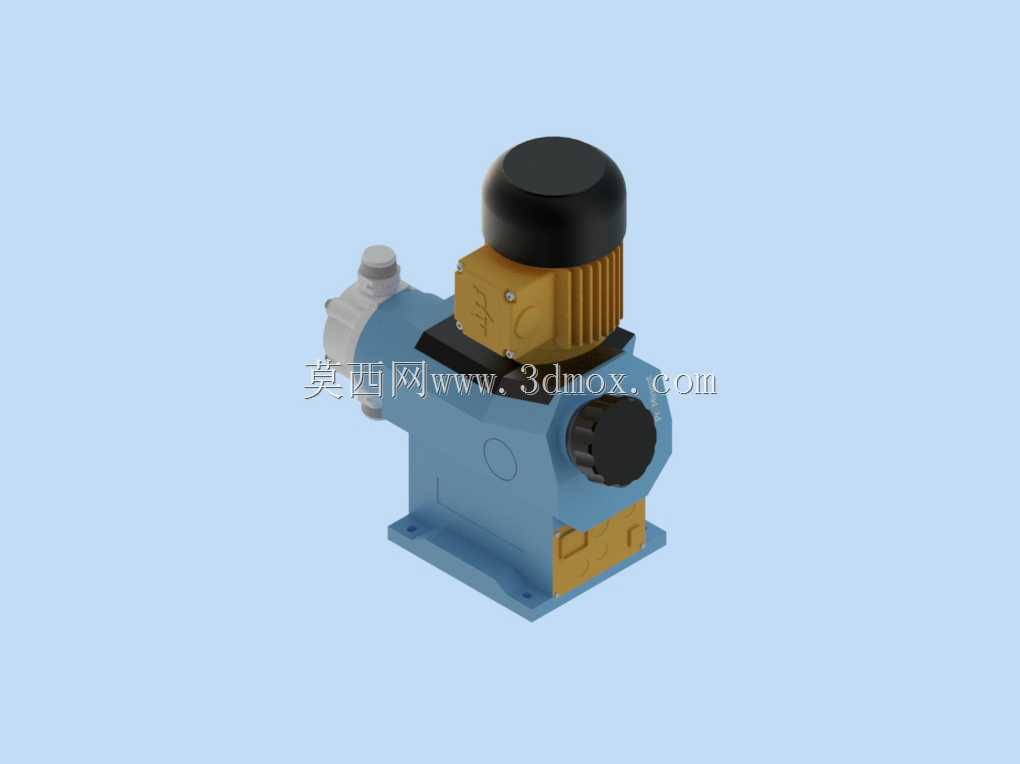

这款变量输送泵主要面向液压传动系统、工业流体输送场景设计，可应用于机床液压供油、工程机械液压回路、化工流体定量输送等多个工业领域，能够根据系统实际负载需求动态调整输出流量，避免常规定量泵持续溢流造成的能量损耗，有效提升整套流体回路的运行效率。从实际用途来看，该泵体可作为液压系统的核心动力源，为执行元件提供压力稳定、流量可调的压力流体，也可用于粘稠工业介质的定量输送作业，适配不同工况下的流量输出需求，无需额外加装独立的流量调节阀体，简化整套管路的布局复杂度。在功能特性上，该泵采用集成式驱动设计，将驱动电机、泵体主体、调节端结构整合为一体式结构，减少了分体式安装所需的联轴器、连接基座等额外配件，降低安装过程中的对中调试难度；顶部的驱动单元采用散热筋结构设计，可在持续运行过程中快速散出绕组产生的热量，避免长时间高负载运行出现过热问题；侧置的流量调节端采用防滑旋钮结构，操作人员无需额外工具即可手动调整输出流量参数，调节过程顺滑无卡滞，可实现流量的无级微调，适配不同工况下的精准供液需求。设计思路上，整体采用下置安装基座的布局，基座预留四个对称的安装固定孔，可直接通过螺栓固定在设备安装平面或机架上，安装基座与泵体主体采用一体化铸造成型，具备足够的结构强度，可承受泵体运行过程中产生的振动，避免长期运行出现连接松动问题；泵体主体的流道采用圆滑过渡设计，减少流体在泵腔内部的流动阻力，降低流体紊流产生的运行噪音，同时提升泵体的自吸性能；各外接端口采用标准连接尺寸，可直接适配常规工业管路的接头规格，无需额外定制转换配件。外形尺寸与安装边界方面，整体结构紧凑，驱动单元与调节端分别布置在泵体的上部与侧部，不会额外占用过多的安装平面空间，安装时仅需预留侧方调节旋钮的操作空间、顶部驱动单元的散热空间即可，无需预留过大的检修间隙，可适配空间较为紧凑的设备内部安装场景；各连接端口的位置布局合理，管路连接后不会与调节旋钮、安装固定螺栓产生干涉，后期维护时可直接拆卸端盖进行内部易损件的更换，无需将整个泵体从安装基座上完全拆除，降低后期运维的操作难度。泵体外部的各功能端采用差异化的外观配色，可帮助操作人员快速识别驱动端、调节端、流体进出端口，减少安装与调试过程中的接错风险。
