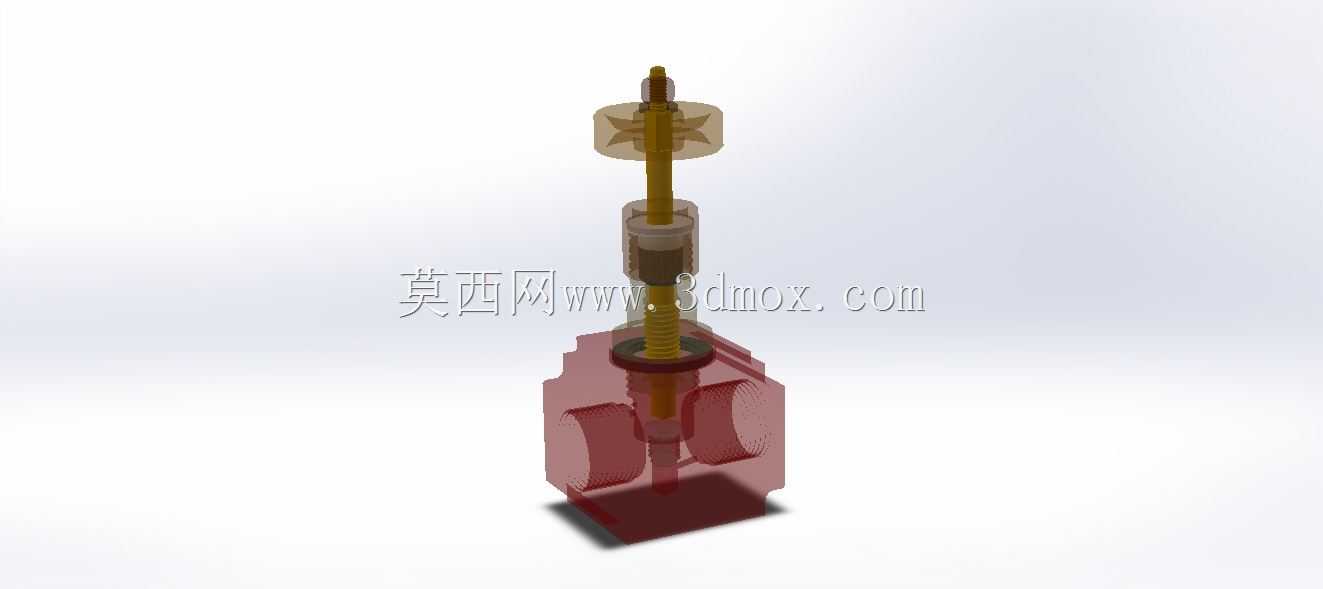

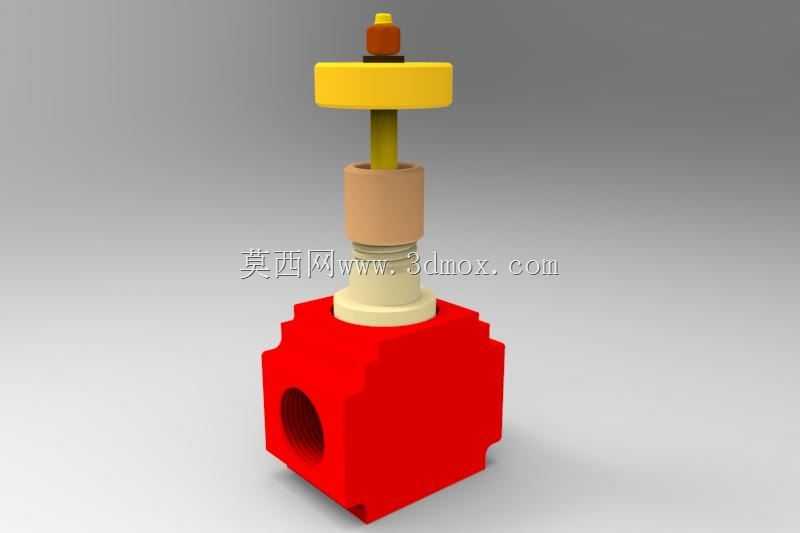

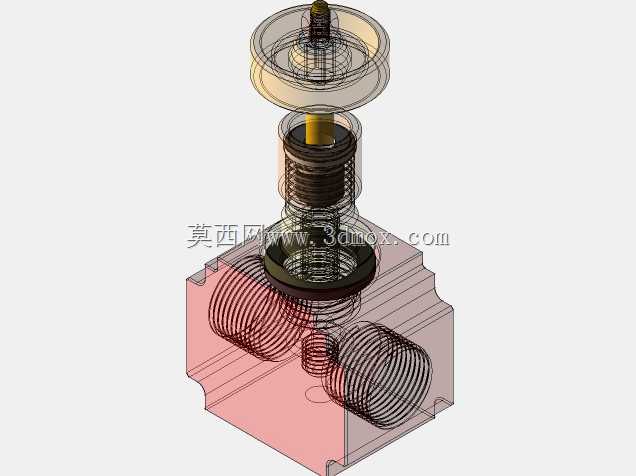

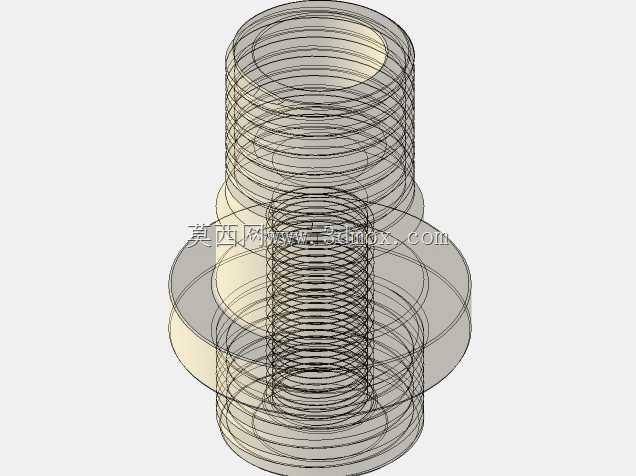

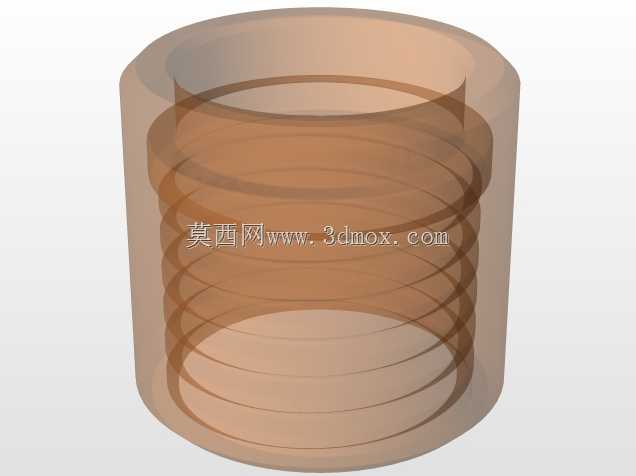

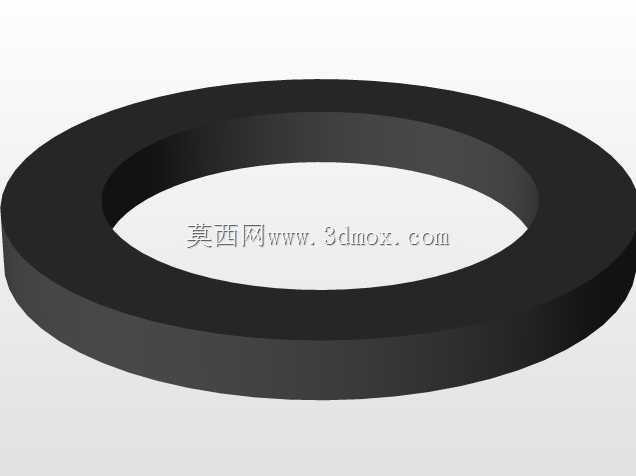

内螺纹连接手动调节针型截止阀结构

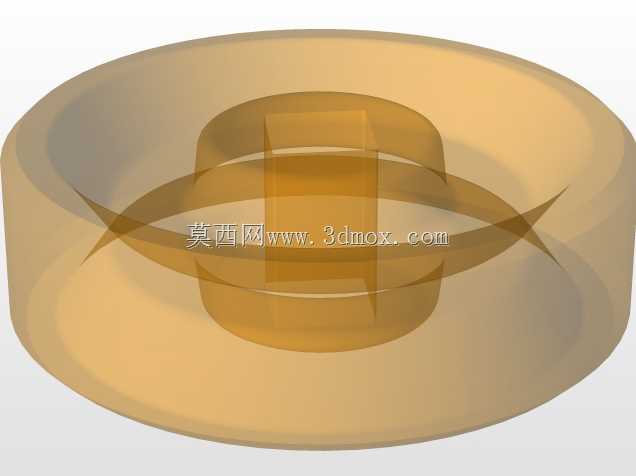

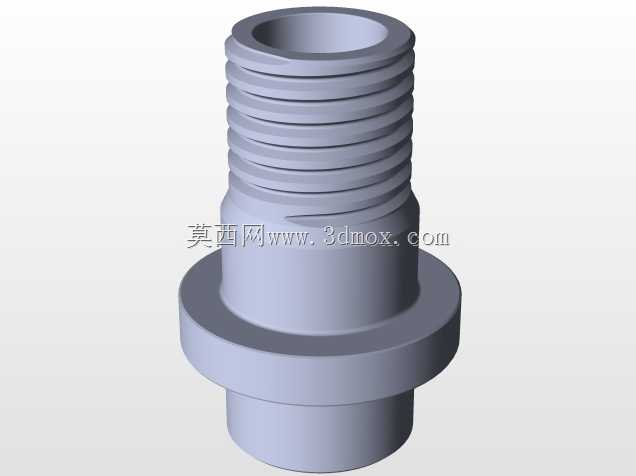

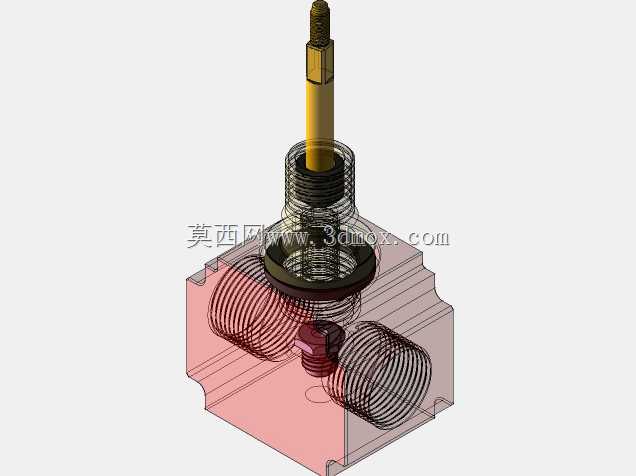

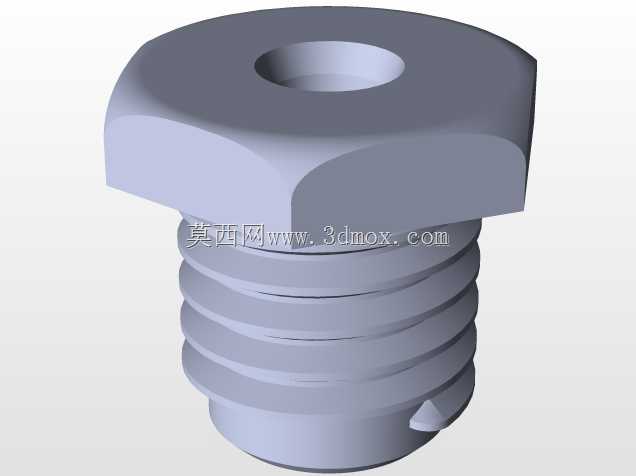

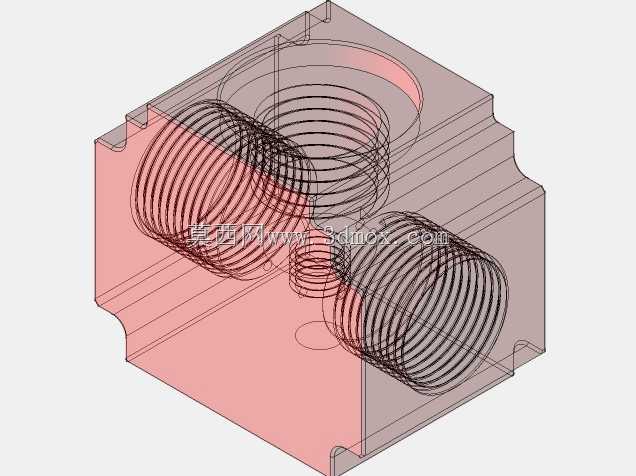

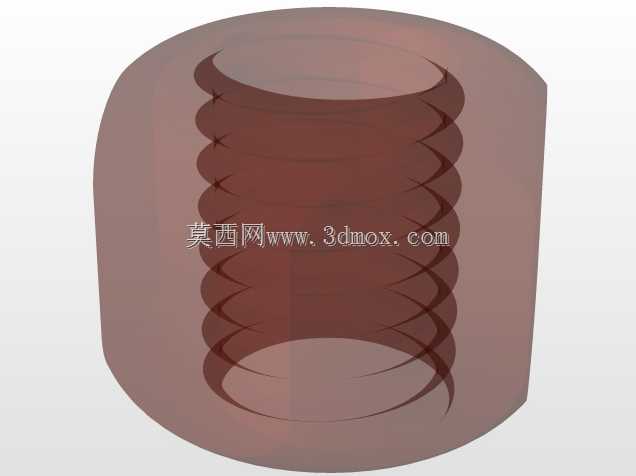

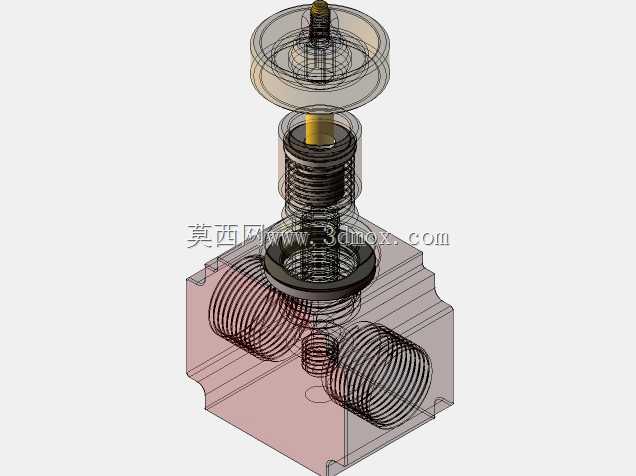

这款针阀主要应用在小口径高压管路系统中，常见于实验室气路、仪表测量管路、小型液压控制系统、化工取样管路等对流量调节精度要求较高的场景，能够实现管路内流体的通断控制与微小流量的精准调节，避免普通闸阀、球阀在小开度下流量波动大、调节精度不足的问题，适配气体、低粘度液体等多种洁净流体介质的输送管控需求。从实际用途来看，该针阀依靠阀针与阀座的配合实现密封与节流，当旋转顶部的手轮带动阀杆升降时，末端的锥形阀针会逐步靠近或远离阀座通流孔，通过改变通流截面的大小来精准控制管路内的介质流量，在完全关闭状态下可实现可靠密封，截断介质流通，适合作为仪表管路的一次阀、二次阀使用，也可用于小型试验装置的流量微调环节，能够承受较高的管路工作压力，在高压小流量工况下具备稳定的调节性能。在功能特性上，这款针阀采用手轮驱动结构，操作力矩适中，操作人员无需额外工具即可手动完成开度调节，阀杆部位设置有密封结构，避免介质沿阀杆间隙出现外漏；阀体采用两端内螺纹的连接形式，可直接与同规格的外螺纹管路接头对接，安装便捷，无需额外焊接法兰，适合紧凑空间内的管路布设；内部流道采用平滑过渡设计，能够减少介质流动过程中的阻力损失，同时避免介质在阀腔内出现滞留死角，降低杂质沉积卡涩阀针的风险。从设计思路来看，这款针阀遵循等百分比节流特性进行阀针锥度设计，在不同开度下的流量变化率保持均匀，小开度区间调节平缓，大开度区间调节顺畅，能够满足不同工况下的流量调节需求；整体结构采用模块化拆分设计，阀体、阀杆、手轮、密封件均可单独拆卸更换，后期维护成本较低，手轮采用防滑翼型结构，增大手部接触摩擦力，即便操作人员佩戴防护手套也能轻松完成开度旋转操作，阀杆的升降行程做了限位设计，避免过度旋转导致阀针撞击阀座造成密封面损伤。在外形尺寸与安装边界上，这款针阀整体结构紧凑，轴向总长度适配小口径管路的安装间距，两端内螺纹接口同轴度精度较高，安装时无需额外调整管路对位，手轮旋转外径预留有充足的操作空间，安装位置距离周边管路或设备壁面的距离满足手动操作的空间要求，阀体底部为平整结构，可借助管卡直接固定在安装支架上，不会出现安装干涉问题，整体安装高度适配常规仪表管路的布设高度，无需额外抬高或降低管路即可完成对接安装。
