树莓派开发板外观结构三维建模

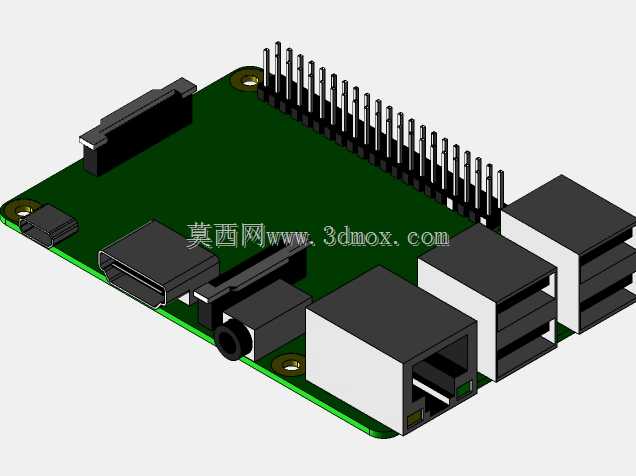

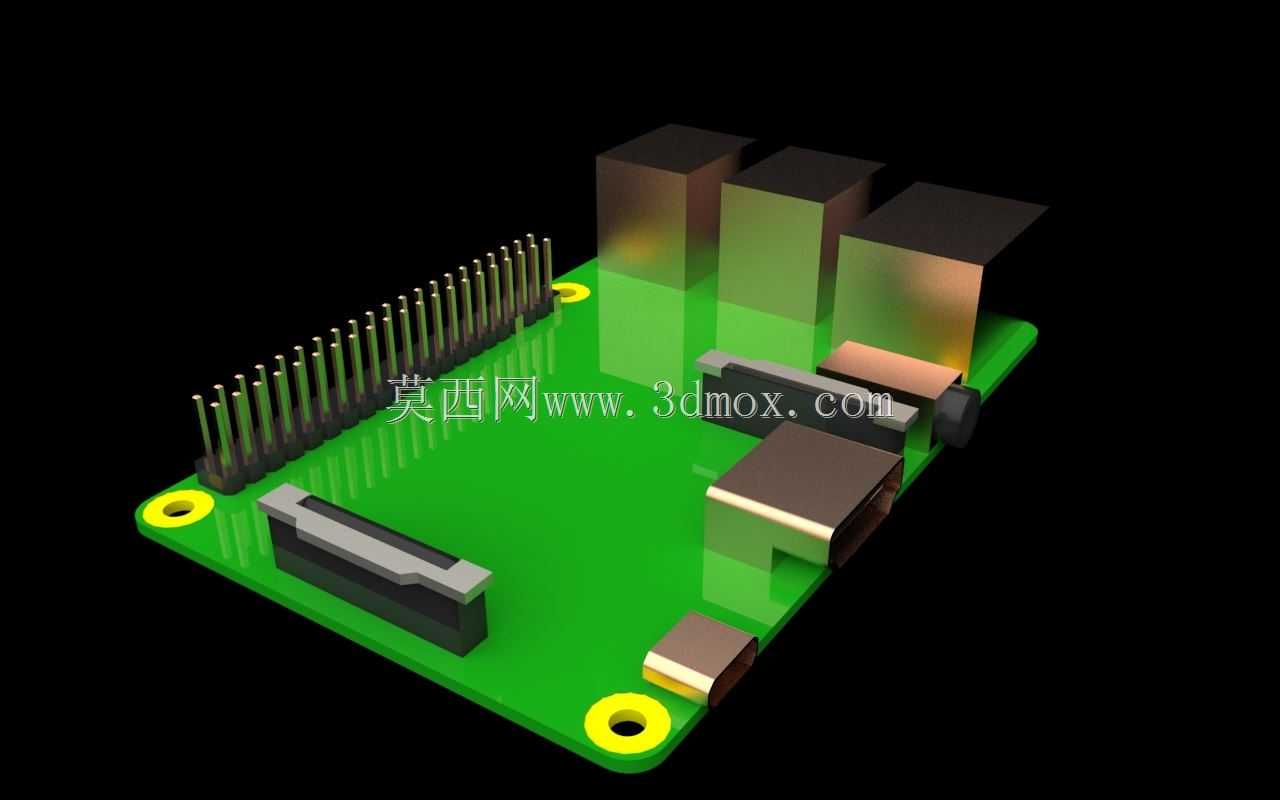

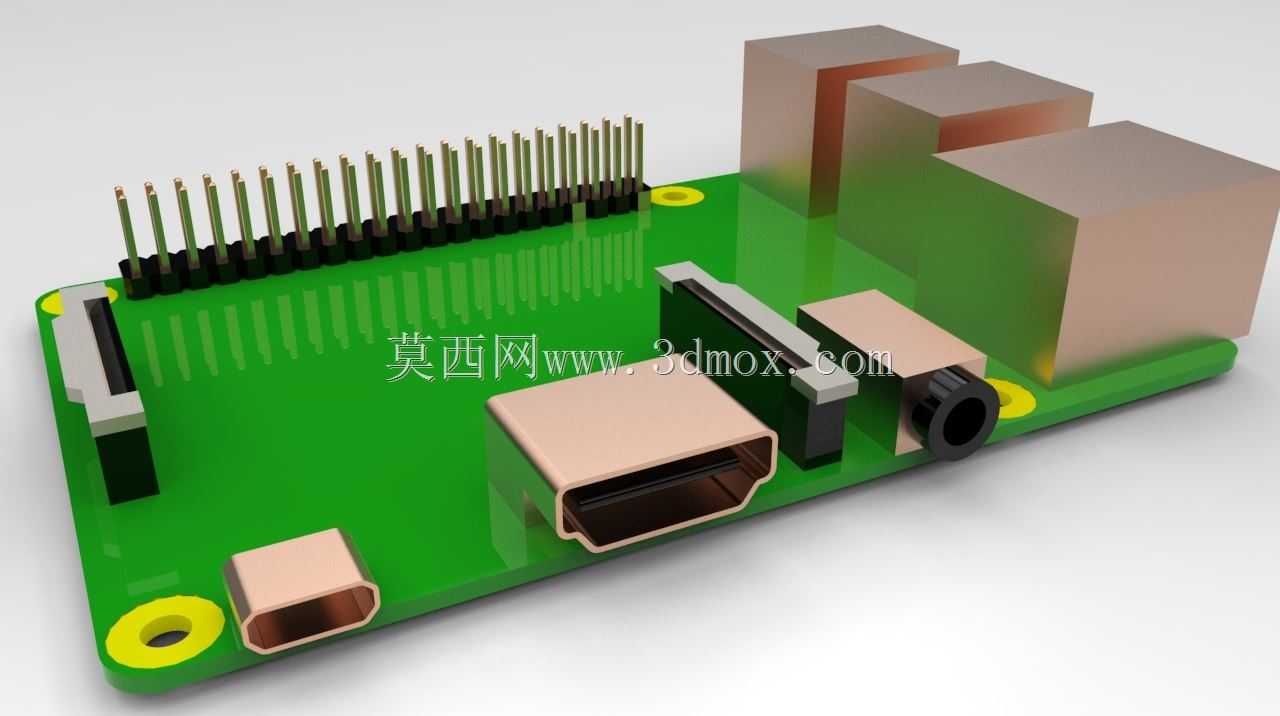

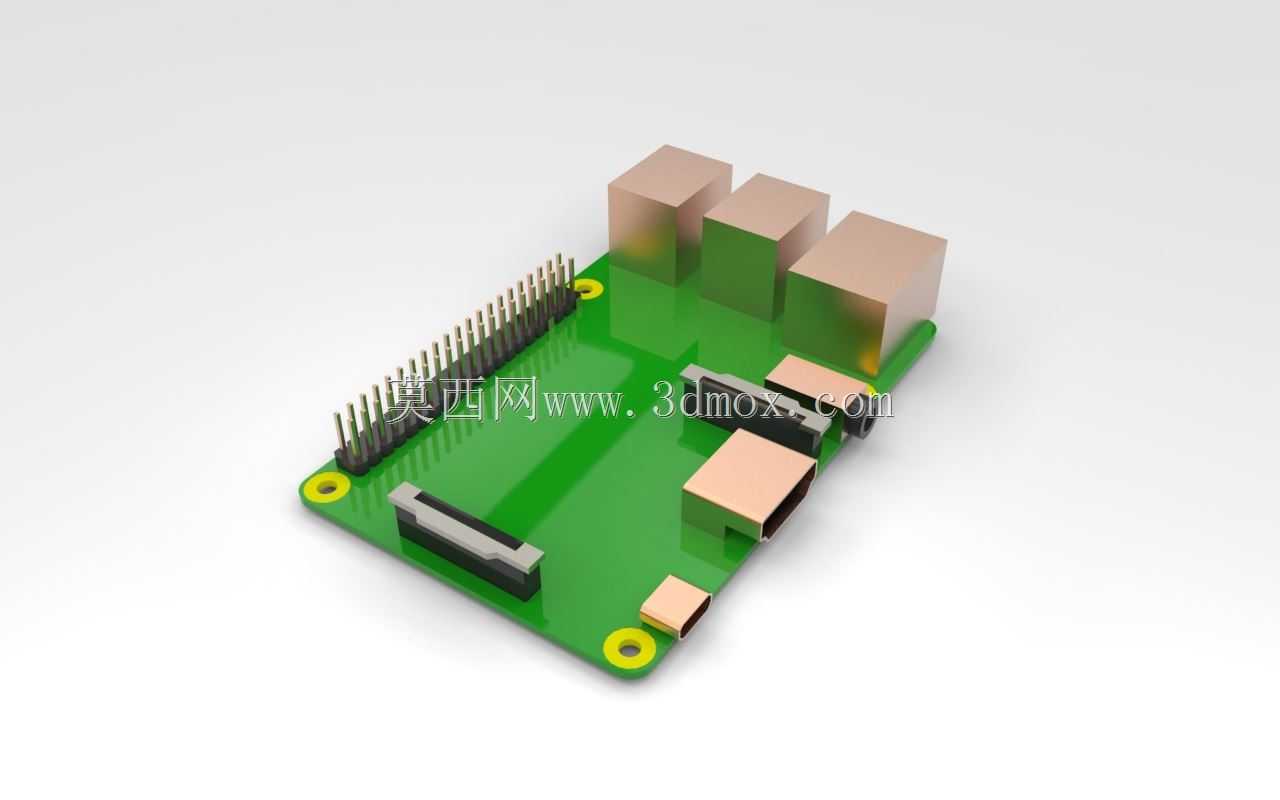

本次建模的对象是嵌入式开发领域应用极广的单板计算机，也就是常说的树莓派开发板，这类产品目前在创客开发、工业边缘计算、智能硬件原型验证、教学实验场景中有着极高的普及率，不管是个人爱好者搭建小型智能家居控制节点，还是企业做嵌入式产品前期功能验证，或是院校开展嵌入式系统教学实验，都会用到这类单板硬件。从实际用途来看，这款单板计算机可以搭载通用操作系统，实现数据采集、逻辑控制、多媒体输出、网络通信等多重功能，既可以独立作为小型计算终端运行，也可以作为核心控制板嵌入到各类定制化智能设备中，外接各类传感器、执行器完成特定场景的自动化控制任务。从产品功能特性来看，建模完整还原了板载的全部核心接口与元件布局：板侧排布的双排排针用于外接扩展模块，可对接各类功能拓展板实现功能自定义；板载的高清多媒体接口可直接连接显示设备输出音视频信号；不同规格的USB类接口可外接输入设备、存储设备或通讯模块；音频接口可实现音频信号的输入输出；板端预留的固定安装孔位完全匹配实际产品的安装尺寸，方便在结构设计时直接套用完成整机的装配验证。在设计思路上，本次建模严格遵循实物的布局逻辑，首先按照PCB基板的实际轮廓完成基板建模，区分出基板的绿色阻焊层与板边工艺特征，再按照元件的实际高度、外形轮廓逐一还原板载的接插件、屏蔽罩、接口元件，所有元件的相对位置完全匹配实物的布局，既保证了外观展示的还原度，也预留了结构装配所需的公差空间。从外形尺寸与安装边界来看，建模严格匹配实物的长宽尺寸，板上所有凸起元件的高度都按照实际尺寸还原，排针的伸出高度、接口的插接深度、屏蔽罩的凸起高度都做了精准还原，固定孔的孔径、孔位间距完全符合通用安装标准，在做配套外壳设计、机架安装设计时，可以直接调用该模型完成干涉检查，不需要额外测量实物尺寸，能有效缩短嵌入式硬件配套结构的开发周期，避免因尺寸偏差导致的装配问题。建模过程中对板载元件的细节做了充分还原，包括接口的内部结构特征、排针的针脚排布、屏蔽罩的边角工艺特征都做了细致处理，既可以用于产品宣传的外观渲染，也可以用于结构设计阶段的装配验证，覆盖从原型展示到结构开发的多场景使用需求。
