自行车车架静力学应力仿真分析模型

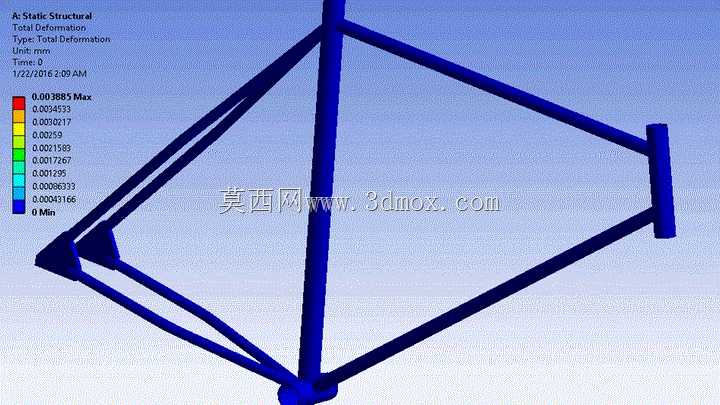

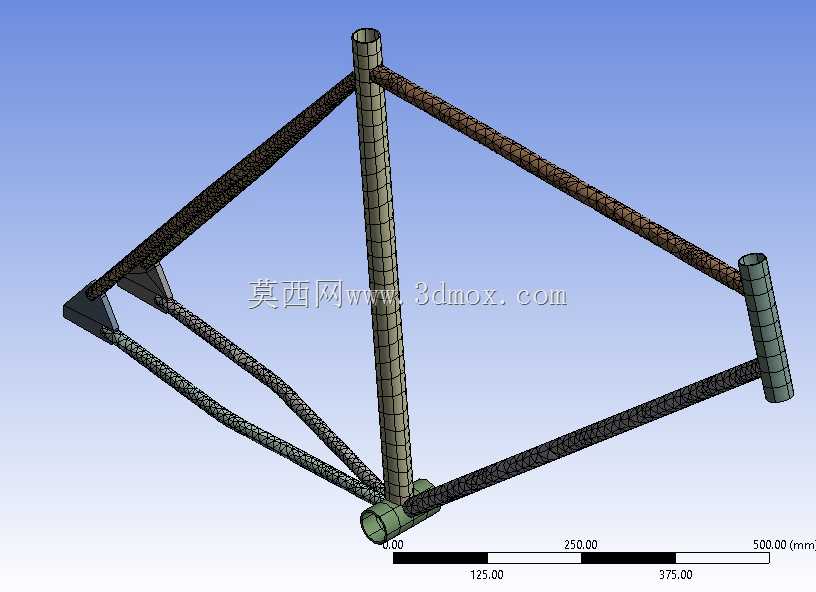

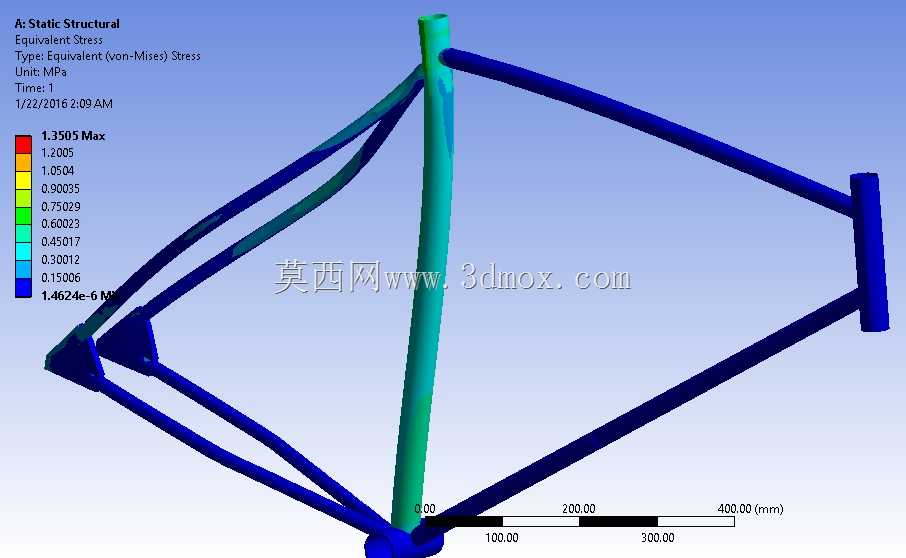

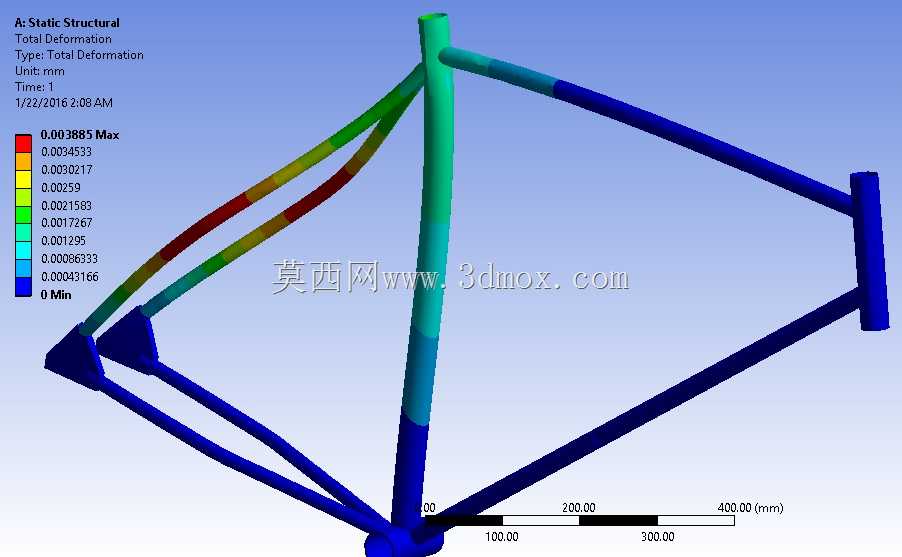

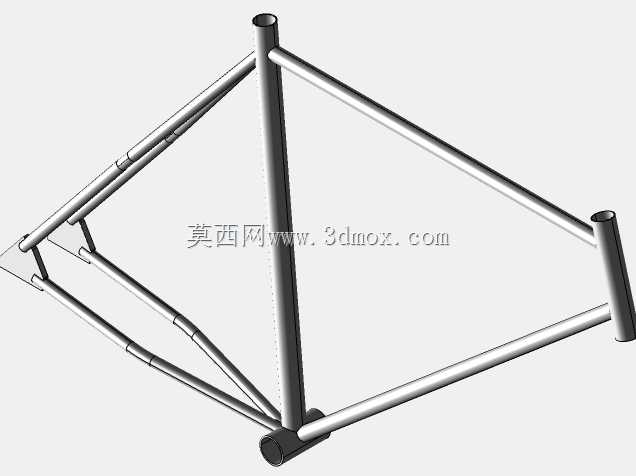

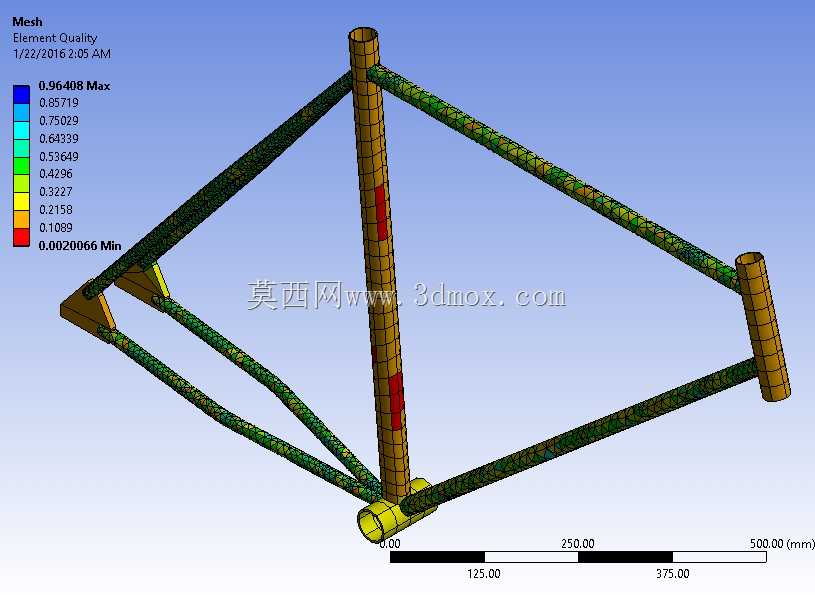

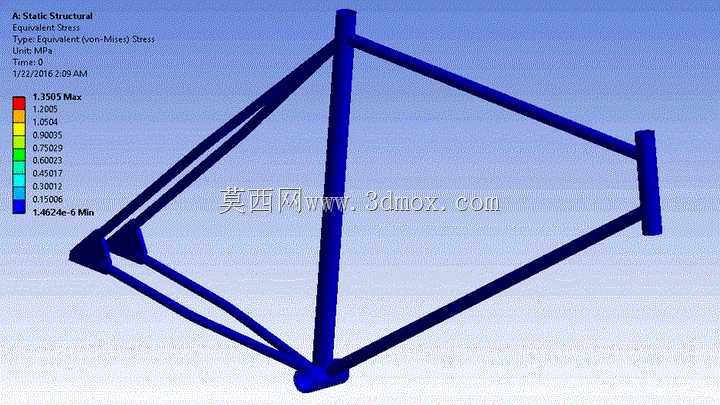

日常通勤、运动骑行场景下，自行车车架作为整车核心承载构件，其结构强度直接决定骑行安全性与整车使用寿命，这款车架应力分析模型，完全围绕实际骑行工况下的受力特征搭建，可直观呈现不同载荷作用下的结构变形与应力分布规律。从结构设计逻辑来看，该模型还原了经典菱形车架的管梁布局，上管、下管、立管、后上叉、后下叉的连接节点完全匹配量产自行车的焊接装配逻辑，各管段的管径、壁厚参数参考民用通勤自行车的通用设计规范，头管位置预留标准前叉装配接口，五通位置对应中轴安装边界，后叉端开档尺寸适配常规后轮花鼓安装要求，立管角度、后下叉长度等几何参数均符合人体工学骑行姿态的设计范围，能够真实还原实际装车后的受力传递路径。在实际工程应用中，这类应力分析模型可在产品开模前完成结构强度校验，无需制作物理样机即可模拟多种极限工况下的结构响应：比如模拟骑行者体重垂直作用于座垫位置时的立管压缩变形，模拟紧急制动时前叉对头管的冲击载荷，模拟颠簸路面行驶时后叉受到的交变冲击力，还可模拟脚踏发力时五通位置的扭转受力。模型通过有限元网格划分，将整体车架离散为连续的计算单元，可精准捕捉管梁连接焊缝位置的应力集中现象——这也是实际车架生产中最容易出现疲劳断裂的薄弱位置，设计人员可根据应力云图的数值分布，针对性调整高应力区域的管壁厚、优化节点过渡圆弧尺寸，在保证整体强度满足安全系数要求的前提下，尽可能降低车架整体重量，实现轻量化与结构可靠性的平衡。从安装边界条件来看，模型约束位置完全对应实车装配状态：头管位置约束前叉连接的转动自由度，后叉端约束后轮安装点的位移自由度，载荷施加位置分别对应座垫承载点、五通脚踏受力点、头管车把受力点，与实际骑行时的受力边界完全一致，仿真得到的总变形量分布可直观呈现车架不同位置的刚度差异，比如下管作为承接头管与五通的主要承载梁，其变形量直接影响整车骑行的刚性反馈，后上叉的变形量则关系到骑行过程中的滤震舒适性，设计人员可根据变形云图调整各管段的截面形状，比如将圆管调整为异型管来提升特定方向的抗弯抗扭性能。不同于单纯的几何外观模型，该分析模型可直接对接结构优化流程，通过调整不同管段的材料参数，还可对比钢制车架、铝合金车架、碳纤维车架在相同载荷下的应力与变形差异，为不同定位的自行车产品选型提供数据支撑。比如面向载重需求的通勤车，可针对高应力区域增加管壁厚度提升承载能力；面向竞速需求的运动自行车，可在应力水平较低的区域做抽管处理降低重量，同时通过节点结构优化避免应力集中带来的疲劳损坏。在实际生产环节，这类仿真分析结果还可指导焊接工艺参数调整，对应力集中的焊缝位置增加焊脚尺寸或者做打磨过渡处理，降低焊接残余应力带来的结构失效风险，从设计端就规避后期使用过程中出现车架断裂、变形等安全问题。
