井径构件有限元应力分布仿真分析

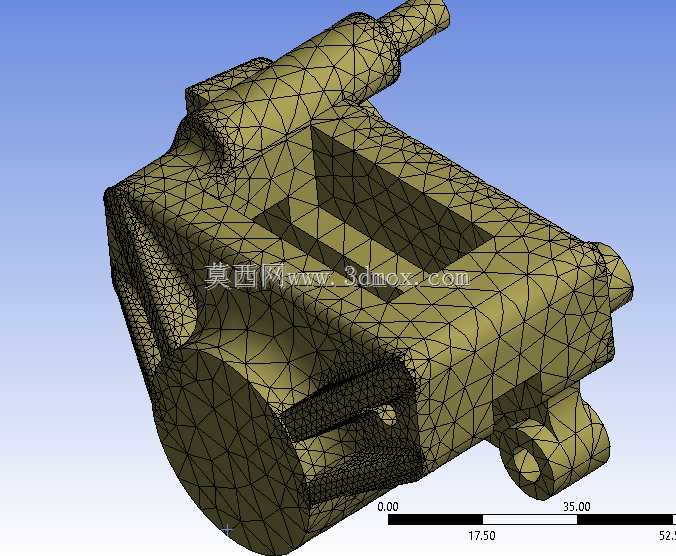

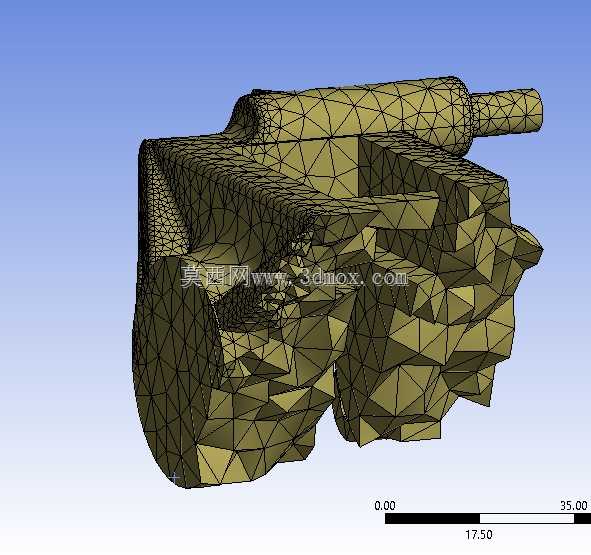

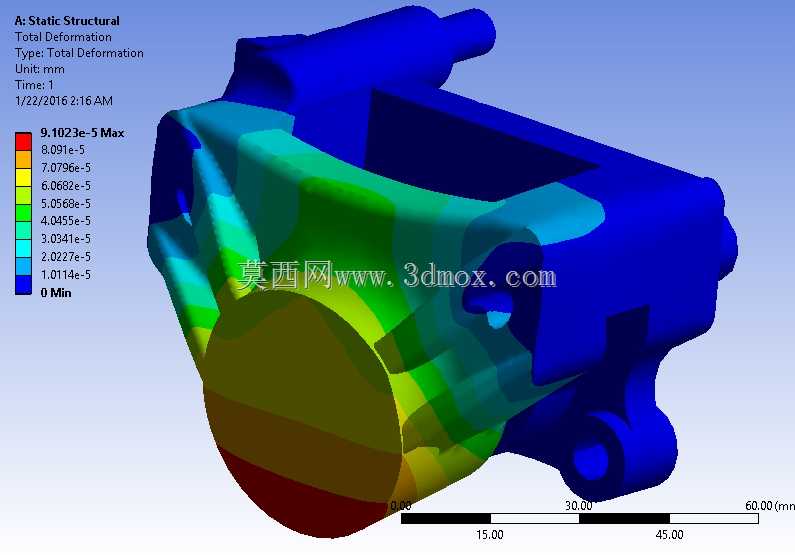

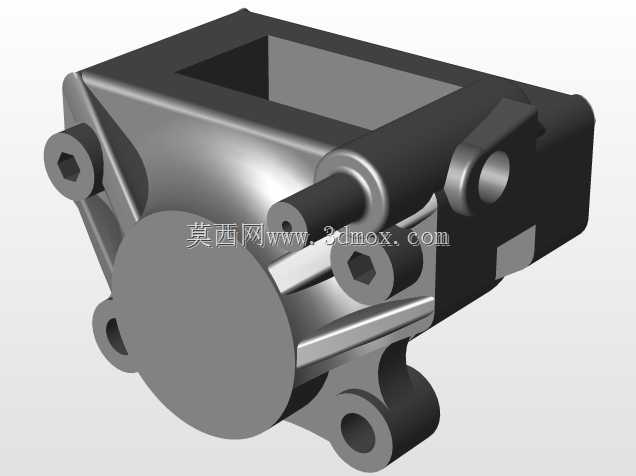

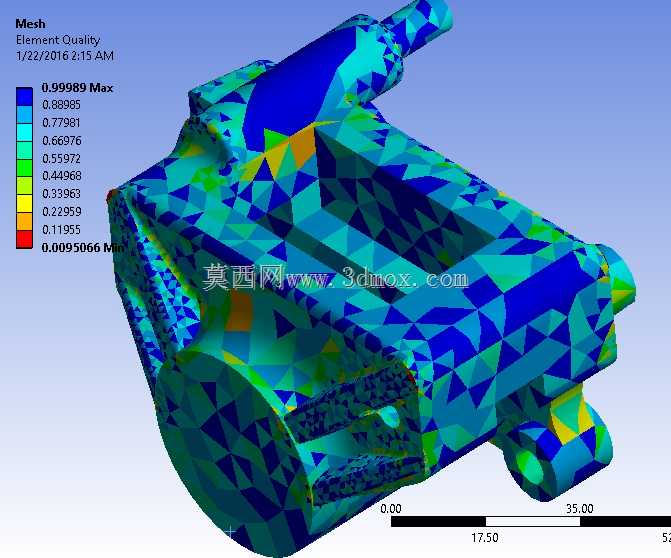

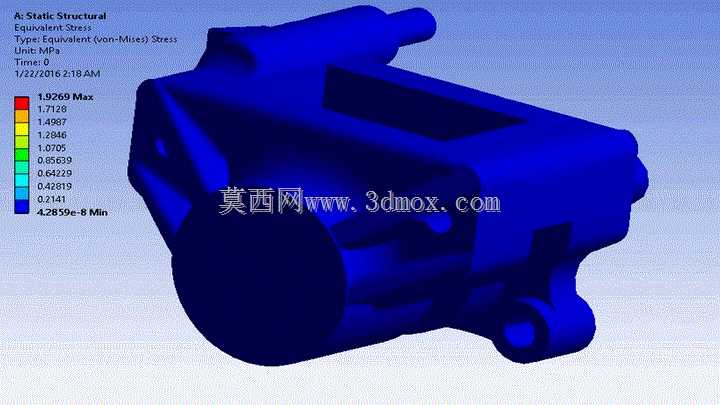

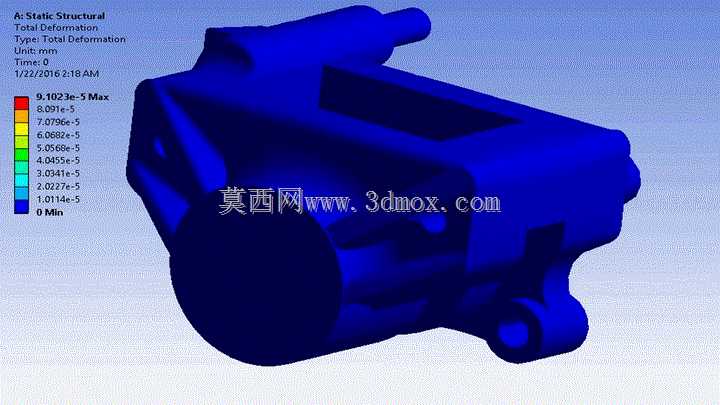

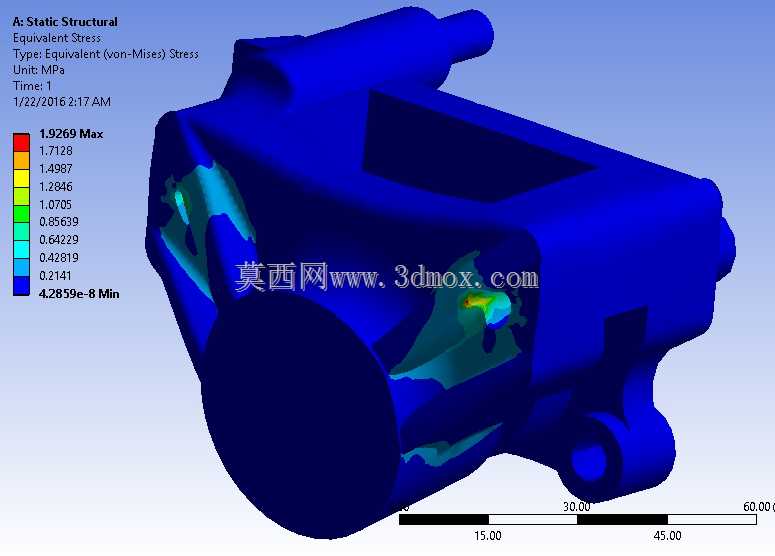

在油气开采、地质钻探领域的井径测量作业中，井径类构件是测井设备的核心受力部件，其结构强度直接决定整套测井装置在井下高温高压、复杂围岩挤压工况下的运行可靠性，一旦出现应力集中导致的结构变形或开裂，会直接造成测井数据失真，甚至出现仪器卡滞、落井的井下事故。本次针对井径构件开展的应力仿真分析，完全围绕井下实际作业的载荷边界搭建计算模型，没有沿用理想化的简化载荷假设，所有加载条件均匹配裸眼井、套管井两种常见作业场景的实际受力状态。从结构设计逻辑来看，该井径构件采用一体化腔体式主体结构，侧部伸出的多组测量臂安装座、端部的传动连接端，都是作业过程中的主要受力传递节点，建模阶段没有对这些位置的圆角、安装孔、加强筋做几何简化，完整保留了所有影响应力分布的细节特征，避免因几何简化导致的计算结果偏差。网格划分采用二阶四面体单元，对应力梯度变化较大的安装座根部、腔体转角、连接螺纹孔位置做了局部网格加密，从网格质量云图可以看到，整体单元质量分布区间合理，最低单元质量满足有限元计算的精度要求，不会出现单元畸变导致的计算不收敛问题。从应力分布结果来看，构件主体大部分区域的应力水平处于材料许用应力区间内，仅在测量臂安装座与主体腔体的衔接位置、端部传动连接的凸台根部出现小范围的应力集中区域，这些位置也是实际作业过程中反复承受交变载荷的疲劳风险点，后续结构优化可以针对这些位置做圆角过渡优化、局部壁厚补强，在不增加整体重量的前提下降低应力集中系数。从安装边界维度来看，该构件的主体腔体长度、侧部安装座的中心距、端部连接法兰的螺栓孔位，都匹配现有主流测井仪器的串接安装标准，不需要对配套设备做结构改造即可直接替换原有构件，安装过程中仅需要保证连接端面的同轴度公差，即可避免附加安装应力对构件实际受力状态的影响。在实际作业场景中，该构件需要跟随测井仪器在数千米深的井内上下移动，不仅要承受井壁的侧向挤压力，还要承受仪器串自重带来的轴向拉力，以及井内流体压力带来的周向压应力，仿真过程中针对这三类载荷做了多工况组合计算，覆盖了仪器下放、上提、静止测量三种典型作业状态的载荷组合，确保计算结果能够反映全作业周期的应力分布情况。不同于常规的静态强度校核，本次分析还提取了不同载荷工况下的结构变形量数据，重点关注测量臂安装位置的变形量对测量精度的影响，从计算结果来看，额定载荷下安装座的变形量处于测量精度允许的公差范围内，不会因结构变形导致井径测量数据超差。对于结构设计从业者而言，这类井径构件的设计不能只关注静态强度指标，还要结合井下作业的交变载荷特性，对应力集中位置做疲劳强度校核，同时要平衡结构强度与构件重量的关系，过重的构件会增加测井仪器串的整体载荷，对配套的电缆提升系统提出更高要求，过薄的腔体壁厚则会导致结构刚度不足，影响测量精度甚至引发结构失效。
