起重吊钩静力学应力分布仿真分析模型

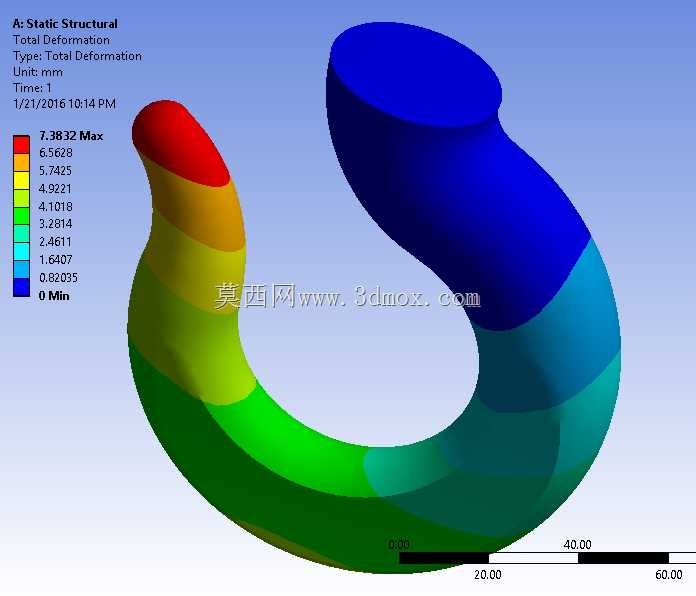

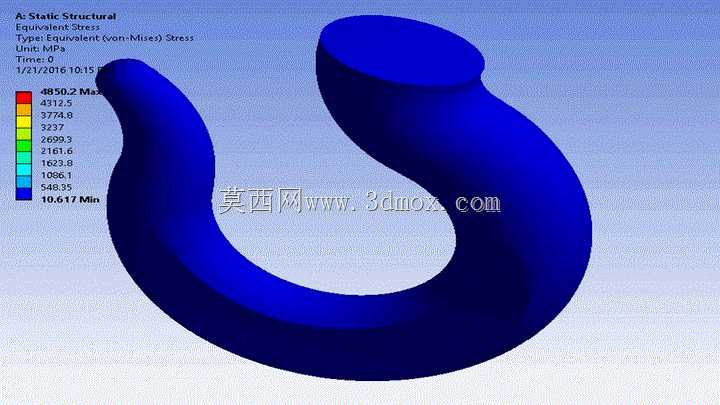

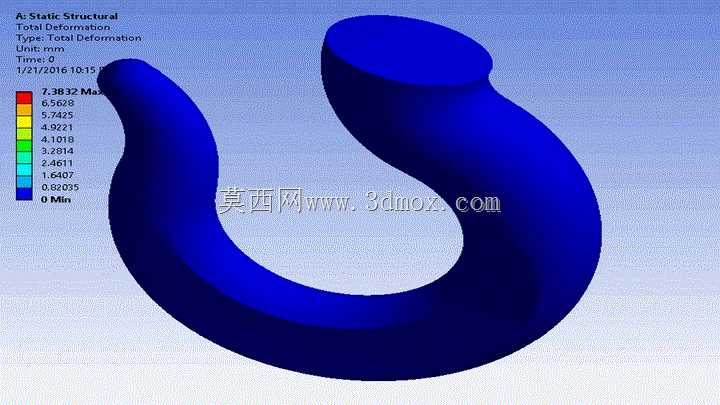

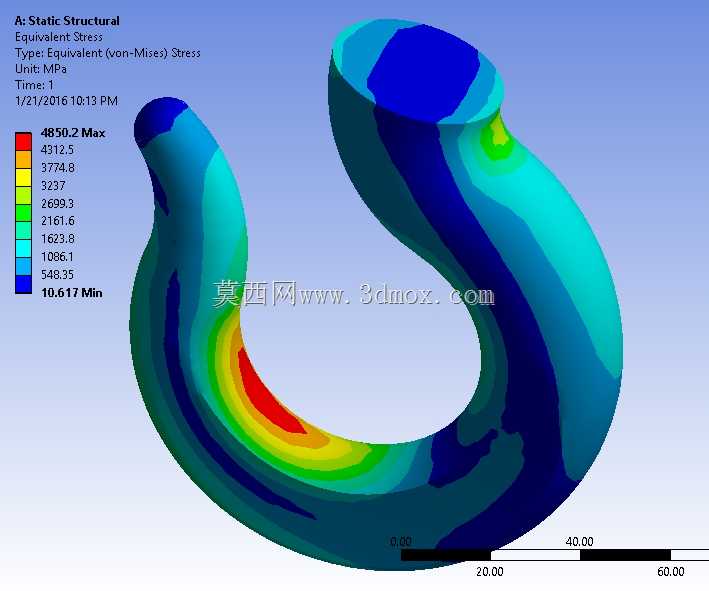

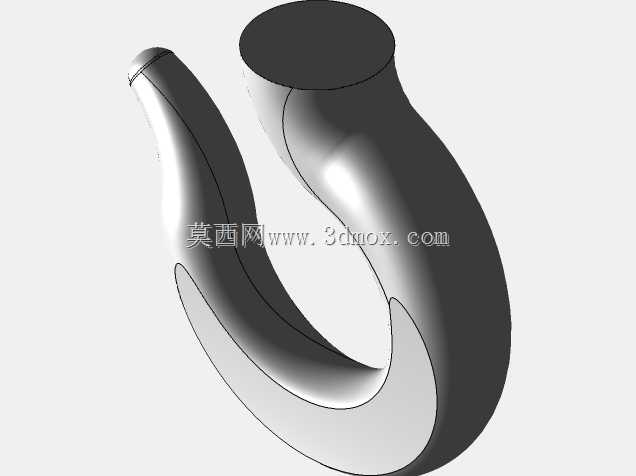

在起重作业场景中，吊钩是直接承载吊重的核心受力部件，其结构强度直接决定作业过程的安全性，一旦出现应力超限引发的断裂、塑性变形问题，极易造成重物坠落的恶性安全事故，因此在吊钩的结构设计、改型优化环节，开展精准的应力分布分析是必不可少的验证步骤。本次分析的吊钩模型，完全贴合实际起重作业用吊钩的弧形钩身、顶部直柄连接段的经典结构形态，建模过程中还原了钩身平滑过渡的曲面特征，避免因建模时的棱角、曲面断层导致应力集中计算结果失真。从实际安装边界来看，吊钩顶部直柄段为与起重吊具、滑轮组连接的装配区域，仿真分析时将该段设置为固定约束边界，完全匹配实际作业中顶部被吊具锁紧、无相对位移的受力状态；在钩身内侧的承载接触区域，按照额定起重量对应的载荷值施加均布载荷，还原吊重通过索具、吊环作用在钩身内侧的实际受力形式，避免集中载荷施加带来的计算偏差。从应力云图的分布结果可以直观看到，吊钩的最大应力出现在钩身弯曲段的内侧位置，这一区域也是实际工程应用中吊钩最易出现疲劳裂纹、过载变形的危险截面，和长期工程实践总结的吊钩失效高发位置完全吻合；钩身外侧的应力水平整体低于内侧，从危险截面向顶部直柄、钩尖位置，应力值呈现逐步递减的梯度分布，顶部直柄段除了和钩身过渡的局部区域外，整体应力处于较低水平，钩尖位置因不直接承载主吊重，应力值处于最低区间。在设计思路层面，这类吊钩的曲面曲率是经过多轮迭代验证的，既需要保证钩身内侧有足够的空间穿挂吊索、卸扣等吊具，避免作业时索具卡滞脱钩，又要通过平滑的曲面过渡降低应力集中系数，不能出现曲率突变的结构；钩身的截面尺寸从危险截面向两端逐步收窄，在保证核心受力区域强度冗余的前提下，尽可能降低吊钩自身重量，减少起重设备的无效载荷消耗。从外形尺寸的适配性来看，该吊钩的钩身开口尺寸、直柄段直径均匹配中小吨位起重作业的配套吊具规格，安装时顶部直柄可通过螺纹连接、销轴连接的方式和起重滑车、吊梁等部件装配，不需要额外做结构修改即可适配常规的起重连接接口。开展这类应力分析时，需要重点关注钩身过渡区域的网格划分精度，对应力集中的危险截面做网格加密处理，才能保证计算结果和实际受力状态的偏差在工程允许范围内，避免因网格过粗导致最大应力计算值偏低，给后续的结构选型带来安全隐患。对于结构设计人员而言，这类仿真分析结果可以直接作为吊钩截面尺寸优化、材料选型的依据，比如根据应力分布的梯度，在应力水平较低的区域适当缩减截面尺寸，在危险截面区域适当加大圆角过渡、提升材料热处理要求，在保证安全系数满足行业规范的前提下，实现吊钩结构的轻量化设计，降低生产制造成本。在日常的起重设备维护环节，这类应力分析的结果也可以作为吊钩无损检测的重点区域指引，将应力最高的钩身内侧弯曲段作为日常磁粉探伤、外观检查的核心位置，及时发现疲劳裂纹、磨损超标的问题，提前更换失效部件，保障起重作业的全流程安全。不同于纯理论的力学计算，三维模型结合有限元应力分析的方式，可以直观呈现整个构件全域的应力分布状态，不会遗漏局部结构带来的应力集中问题，尤其是吊钩这类曲面结构复杂的受力部件，传统的材料力学简化计算往往将钩身简化为曲梁模型，难以精准还原曲面过渡、截面渐变带来的应力变化，而基于精准三维模型的仿真分析，可以更贴近实际地还原结构细节，得到更具工程参考价值的计算结果。
