轮辋结构静力学应力变形仿真分析模型

轮辋作为行走机构中承载轮胎、传递整车载荷的核心支撑部件，其结构力学性能直接关系到行走系统的运行可靠性与服役寿命，在商用车、乘用车、非道路工程车辆等各类带轮行走装备中，轮辋需要同时承受垂直载荷、侧向冲击、扭矩传递带来的复合作用力，一旦结构强度不足出现塑性变形或开裂，会直接引发轮胎脱圈、行驶失稳等严重安全问题，因此在轮辋结构设计阶段开展静力学应力分析，是验证结构合理性、优化壁厚与辐条布局的必要环节。

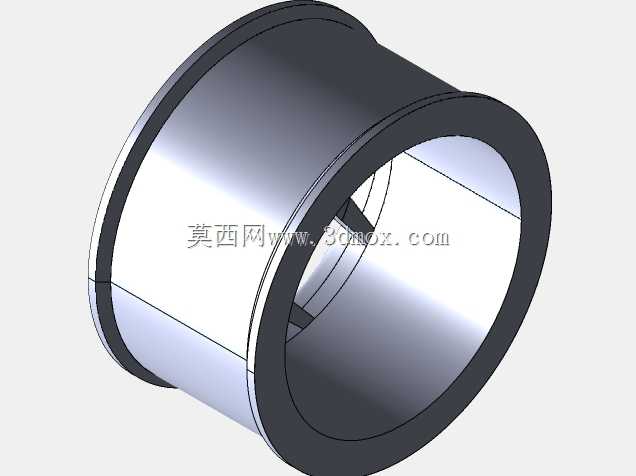

本次分析的轮辋采用多辐条对称式结构设计，轮缘部分采用圆弧过渡的卷边结构，用于匹配轮胎胎圈的安装轮廓，保证轮胎充气后与轮辋的贴合密封性，避免行驶过程中出现漏气或胎圈滑移问题。辐条采用Y型分叉的对称布局，从中心轮毂安装位置向外辐射延伸至轮辋筒体内壁，这种布局能够在保证整体支撑刚度的前提下，合理分散轮辋承受的各类载荷，避免应力在单条辐条上过度集中。从仿真云图的尺寸标注可以看到，轮辋的最大外轮廓直径为600mm，属于中小规格行走轮的适配尺寸，中心安装区域的尺寸匹配常规轮毂的连接法兰边界，安装时可通过中心定位孔配合周向连接螺栓实现与传动半轴的固定，安装面的平面度公差需要控制在合理范围内，避免装配后出现轮辋端面跳动量超标的问题。

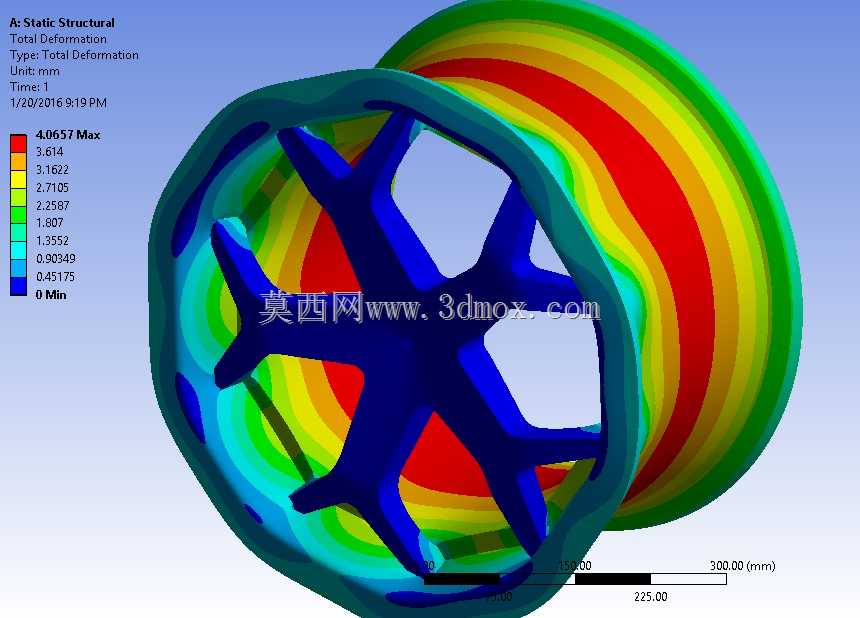

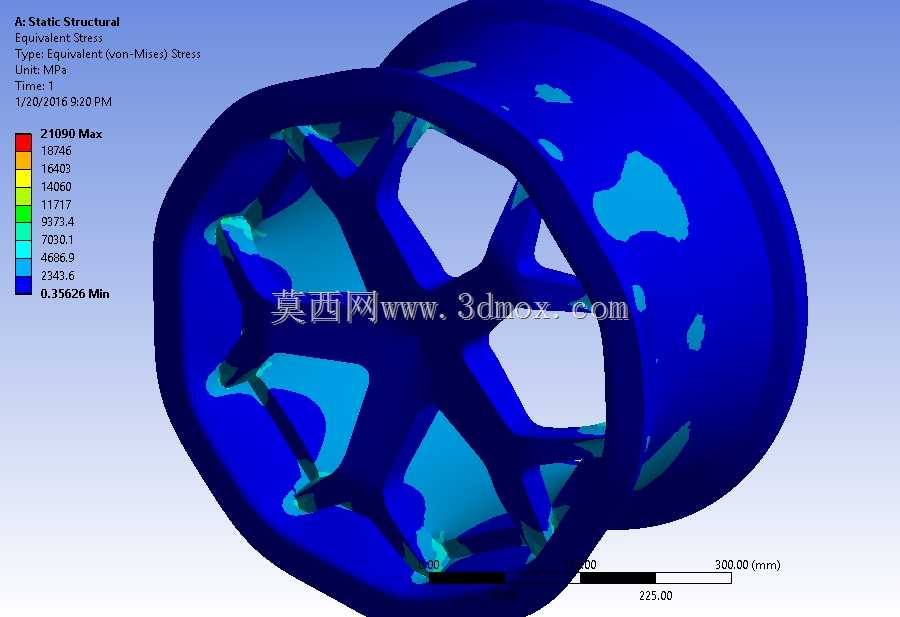

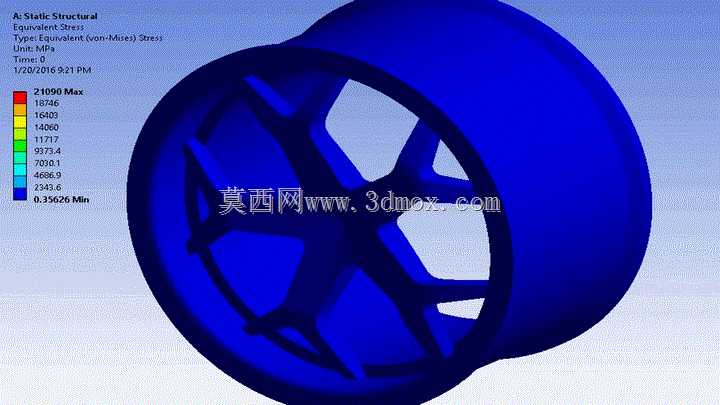

在仿真分析的边界条件设置上，针对轮辋的实际服役工况，对中心轮毂安装面施加全位移约束，模拟轮辋与轮毂刚性连接的实际状态，在轮辋与轮胎接触的胎圈座位置施加等效的径向额定载荷，同时叠加车辆转向时产生的侧向作用力，模拟满载转弯的极端受力工况。从得到的总变形云图可以看到，轮辋的最大变形量出现在轮缘的外侧边缘位置，变形量从轮缘向辐条与轮辋筒体的连接位置逐步递减，中心轮毂安装区域的变形量最小，符合刚性约束下的结构变形分布规律；应力分布方面，高应力区域主要集中在辐条与轮辋筒体的焊接/一体成型连接位置，以及辐条根部与中心安装盘的过渡区域，这些位置是结构设计中需要重点关注的强度薄弱点，在后续结构优化中可以通过增大过渡圆角、调整局部壁厚的方式降低应力集中系数，提升结构的整体疲劳强度。

从结构设计的思路来看，这款轮辋在初始设计阶段就兼顾了轻量化与强度要求，没有采用厚重的整体式筒体加实心辐板的结构，而是通过镂空的辐条布局减少了非承载区域的材料用量，同时通过辐条的弧度设计优化了载荷传递路径，让作用在轮缘的载荷能够通过多条辐条均匀传递到中心安装区域，避免单条传力路径过载。在实际生产适配中，这类轮辋的筒体部分通常采用高强度钢板滚压成型，辐条部分可采用铸造或冲压成型后与筒体焊接为整体，仿真得到的应力分布结果能够为焊接工艺的焊缝位置布置提供参考，将焊缝设置在低应力区域，避免焊缝长期承受高交变应力出现疲劳开裂。

在实际应用场景中，这类中小尺寸轮辋可适配低速载货车辆、场内作业工程车辆、特种作业机器人的行走轮组，不同应用场景下的载荷工况存在一定差异，比如场内作业车辆需要频繁承受起步、制动带来的扭矩冲击，特种作业机器人可能需要在颠簸路面承受较大的垂直冲击，通过调整仿真分析的载荷参数，就可以快速验证不同工况下的结构响应，不需要反复制作物理样机开展台架试验，能够大幅缩短结构迭代的周期，降低研发阶段的成本投入。同时仿真得到的变形数据也可以为轮胎的选型提供参考，轮辋在额定载荷下的轮缘变形量需要控制在轮胎允许的变形范围内，避免轮缘变形量过大挤压胎圈造成轮胎异常磨损或爆胎风险。

在安装边界的匹配上，轮辋的中心定位孔直径、螺栓孔分布圆直径、螺栓孔数量都需要与适配的轮毂参数完全一致，否则会出现装配干涉或者连接可靠性不足的问题，轮辋的轴向宽度也需要与匹配的轮胎断面宽度适配，保证轮胎安装后两侧轮缘能够对胎圈形成可靠的限位。从仿真结果来看，当前结构在额定载荷下的最大变形量处于材料的弹性变形区间内，卸载后能够完全恢复原有形状，不会出现永久塑性变形，应力峰值也低于所选材料的屈服强度，满足常规工况下的使用强度要求，后续如果需要适配更高载荷的使用场景，可以在高应力区域适当增加壁厚，或者调整辐条的截面形状提升抗弯截面模量，在不显著增加整体重量的前提下提升结构承载能力。
