多级离心压缩机转子叶轮轴组结构

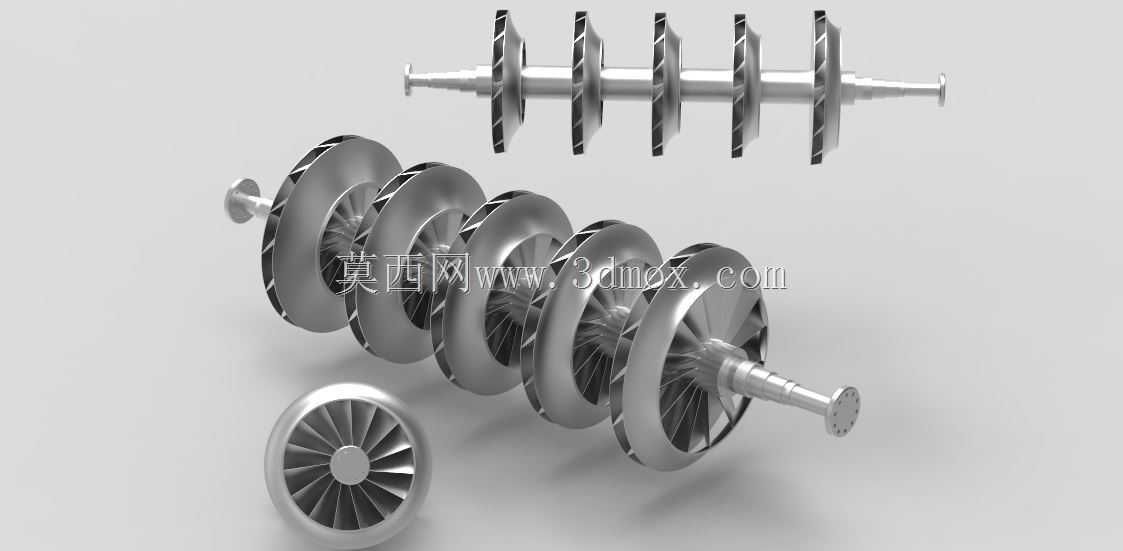

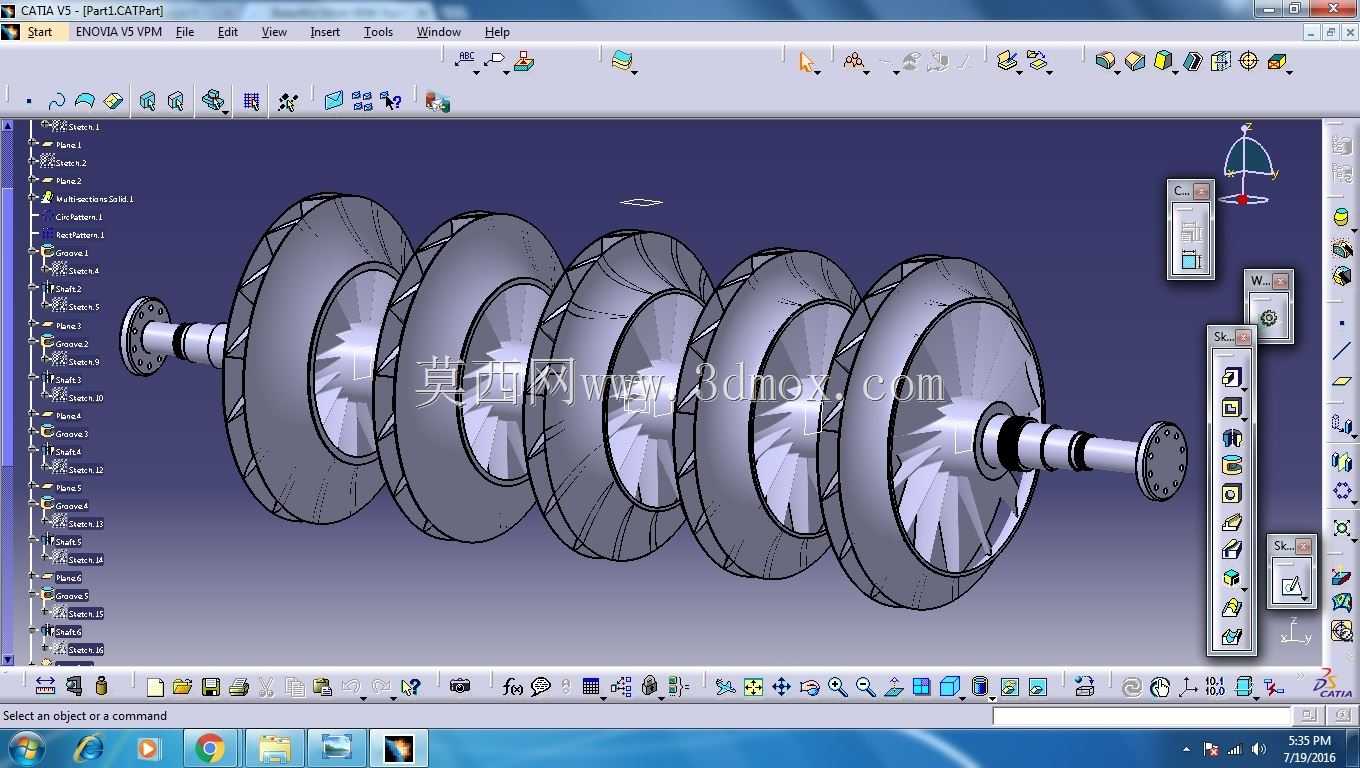

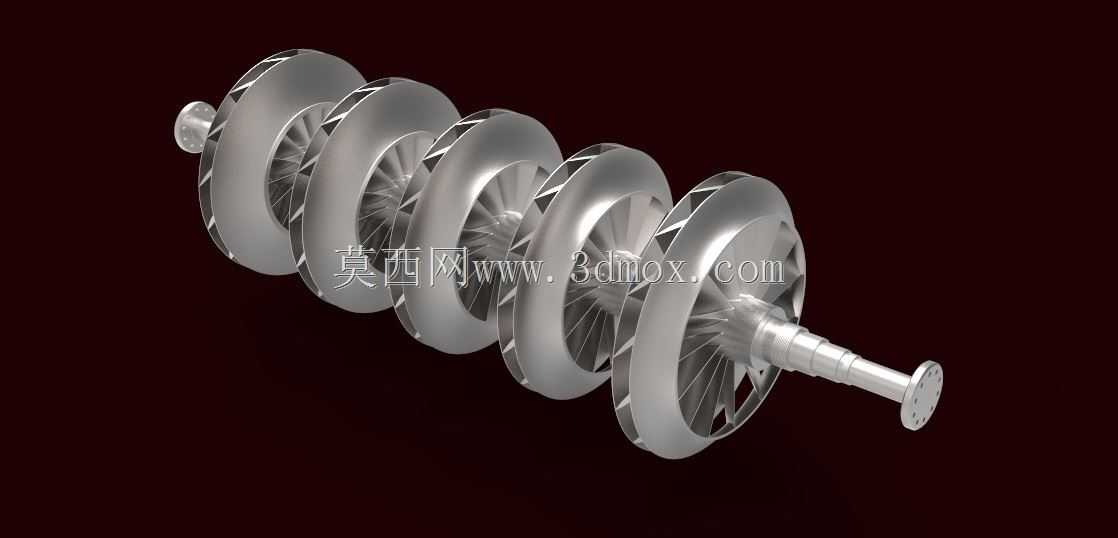

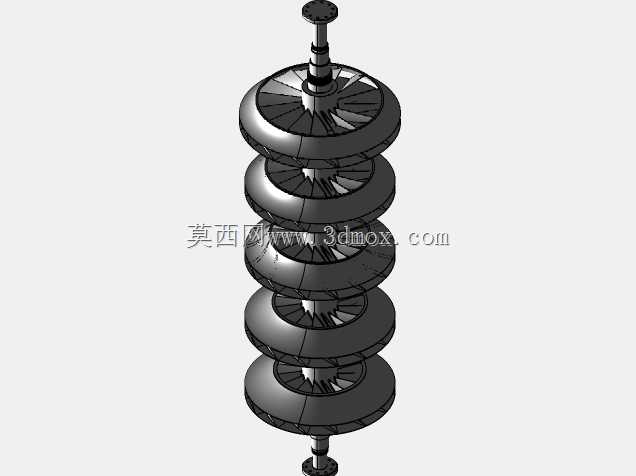

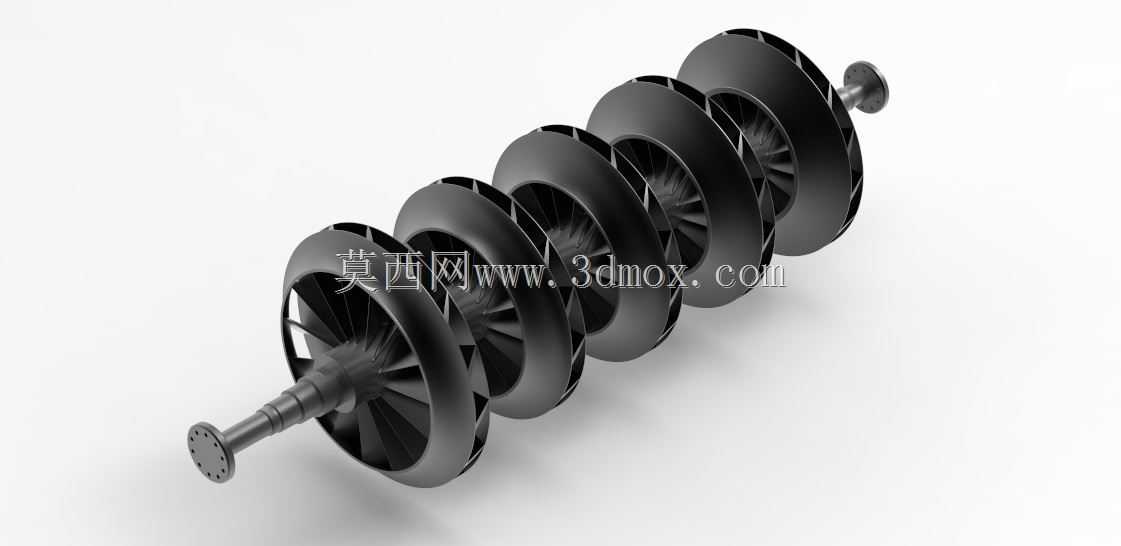

该结构为多级离心式压缩机的核心转子组件，是流体增压输送装备的核心做功部件，广泛应用于石油炼化、天然气长输、空分制氧、大型化工流程、冶金送风、高端制冷等工业场景，承担着将原动机输入的机械能转化为气体压力能的核心功能，是整套压缩机组实现工艺介质增压输送的核心执行单元。整套转子组件沿轴向依次排布六级闭式三元流叶轮，叶轮与主轴采用过盈配合加轴向定位的装配结构，相邻叶轮之间设置轴套与级间密封配合段，既可以精准控制各级叶轮的轴向安装间距，保证流道对中精度，也为级间迷宫密封提供安装基准，减少级间气体内泄漏，提升整机压缩效率。叶轮采用后弯式三元流叶片设计，叶片型线经过气动优化，能够在高转速工况下降低气流入口冲击损失，拓宽稳定工况范围，减少气流分离引发的振动与喘振风险，每个叶轮的轮盘、轮盖与叶片一体加工成型，具备足够的结构强度承受高转速下的离心载荷。主轴采用阶梯轴结构设计，从驱动端到非驱动端依次设置联轴器安装法兰、轴封配合轴颈、径向轴承支撑轴颈、各级叶轮安装定位轴段、止推盘安装位、非驱动端轴承轴颈，各轴段的同轴度、圆柱度公差严格控制在微米级，保证转子在高转速运行时的动平衡精度，降低运行振动值。驱动端的法兰结构用于与原动机输出轴或增速箱输出端连接，传递旋转扭矩，两端的轴颈表面经过高精度磨削处理，适配滑动轴承或可倾瓦轴承的安装要求，保证运行过程中油膜稳定形成。整套转子的安装边界需要匹配压缩机缸体内部的级间隔板、密封腔室、轴承箱的轴向尺寸，各级叶轮的出口宽度与扩压器流道宽度精准对齐，转子的轴向窜动量需要控制在设计允许范围内，避免叶轮与隔板、密封件发生刮蹭。在实际运行过程中，气体从首级叶轮入口轴向进入，经过每一级叶轮的旋转做功获得动能与压力能，再通过级间扩压器、回流器导入下一级叶轮持续增压，最终从末级出口排出达到工艺要求的压力值。该转子结构的设计充分考虑了高转速工况下的动力学特性，临界转速设计避开工作转速区间15%以上，保证机组在额定工况下长期稳定运行，同时兼顾了装配工艺性，各级叶轮与轴的配合过盈量经过精准计算，既保证高速旋转下不发生松动，也避免装配应力过大导致轴或叶轮变形。
